Un servocuplaj conectează un servomotor la o componentă a mașinii, transmitând cuplul cu mare precizie, joc zero și rigiditate la torsiune, compensând în același timp dezalinierea arborelui, esențială pentru o automatizare precisă (robotică, CNC) prin asigurarea unui control fluid și fiabil al mișcării în sisteme dinamice, de mare viteză. Tipurile cheie includ cuplaje cu burduf metalic, disc și elastomer, fiecare oferind beneficii unice, cum ar fi rigiditate sau amortizare extremă, concepute pentru a minimiza inerția și vibrațiile pentru performanța optimă a sistemului.

Funcții și proprietăți de bază

Transmisia cuplului: conectează motorul la o parte antrenată (cum ar fi un șurub cu bile sau un angrenaj) pentru a transfera puterea de rotație.

Zero-Backlash: elimină jocul în conexiune, asigurând o traducere precisă de la comandă la mișcare, vitală pentru o precizie ridicată.

Rigiditate la torsiune: rezistă la răsucire, menținând precizia și răspunsul în sistemele dinamice.

Compensarea nealinierii: Acceptă deplasări ușoare unghiulare, paralele sau axiale ale arborelui fără a deteriora componentele.

Moment de inerție scăzut: Designul ușor permite accelerarea și decelerația rapidă în aplicații de mare viteză.

Tipuri și exemple comune

Cuplaje cu burduf: Folosește burduf metalic subțire și flexibil pentru o rigiditate ridicată la torsiune și un joc zero, ideal pentru antrenări de precizie.

Cuplaje de disc: transmite cuplul prin discuri metalice subțiri, oferind rigiditate ridicată cu inerție redusă, dar pot fi delicate.

Cuplaje elastomer/Spider: utilizați un element flexibil din poliuretan (spider) pentru atenuarea vibrațiilor și pentru a gestiona nealinierea, oferind o alternativă rentabilă.

Cuplaje Oldham: Prezentă un disc central de alunecare, care oferă zero joc și găzduiește o dezaliniere paralelă semnificativă, adesea folosită în sistemele pas cu pas.

Unde sunt folosite

Robotică și automatizare: pentru poziționare precisă și mișcare lină.

Mașini-unelte (CNC): În unități de alimentare cu dinamică ridicată.

Fabricarea semiconductorilor: pentru poziționarea exactă a componentelor.

Utilaje de ambalare: pentru mișcări precise și repetabile.

Despre Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. are active fixe de peste 80 de milioane de yuani și o echipă de talente profesionale în proiectare mecanică, fabricație de precizie, tratament termic, sudură etc.; compania dispune de o gamă completă de instalații de prelucrare și de o serie de sisteme de control al calității, cum ar fi măsurarea, testarea fizico-chimică și dinamică, având o capacitate cuprinzătoare de prelucrare mecanică. Producători de cuplaje pentru servomotoare și Fabrică de cuplaje pentru servomotoare în China. De mulți ani, compania este dedicată cercetării, dezvoltării și fabricării cuplajelor universale cu viteză constantă de tip cușcă cu bile, cuplajelor universale cu arbore transversal și cuplajelor cu roți dințate tip tambur. A desfășurat o cooperare strânsă între industrie, universitate și cercetare cu institute de cercetare militară și locală și cu Departamentul de Inginerie Energetică al Academiei Navale a Armatei Populare Chineze și s-a extins continuu în domeniile de precizie, sarcină grea și viteză mare. Produsele au înlocuit cu succes mărci străine celebre datorită performanțelor excelente, iar tehnologia de proces a atins nivelul avansat internațional. Au fost utilizate pe scară largă în domenii precum ridicare și transport, mașini metalurgice, laminare, mașini de construcții, mașini miniere, petrochimice, mașini textile, nave militare, vehicule blindate, locomotive feroviare, vehicule speciale etc. Calitatea produselor și serviciile au fost recunoscute și apreciate de majoritatea utilizatorilor și sunt exportate în Europa, America, Rusia, Orientul Mijlociu, India și alte țări și regiuni. În ultimii ani, compania s-a dedicat cercetării și dezvoltării aprofundate a cuplajelor universale cu viteză constantă cu cușcă cu bile și a dezvoltat succesiv cuplaje universale cu viteză constantă cu cușcă cu bile pentru pompe cu șurub, cuplaje universale cu viteză constantă cu cușcă cu bile cu canelură sferică, cuplaje universale cu viteză constantă cu cușcă cu bile coaxiale cu viteză dublă și bidirecționale. Cuplaje pentru servomotoare personalizate. Acesta rezolvă fundamental noile probleme pe care utilizatorii le întâmpină în prezent în timpul utilizării. Compania a aderat întotdeauna la scopul de afaceri „calitate pe primul loc, management onest și clientul pe primul loc”. Suntem dispuși să colaborăm cu dumneavoastră cu produse excelente, prețuri avantajoase și servicii atente pentru a crea o carieră strălucitoare!

Certificat de onoare

Știri
Cunoștințe din industrie

Servocuplaje în sistemele moderne de control al mișcării

Servocuplajele sunt componente mecanice cheie utilizate pentru conectarea servomotoarelor cu elemente antrenate, cum ar fi șuruburi cu bile, șuruburi, cutii de viteze sau mese rotative. În mașinile de automatizare și precizie, cuplajele servomotoarelor joacă un rol direct în transformarea comenzilor de control în mișcare mecanică precisă. Designul lor se concentrează pe joc zero, rigiditate ridicată la torsiune și inerție scăzută pentru a sprijini răspunsul rapid și poziționarea stabilă.

Pe măsură ce sistemele de automatizare continuă să funcționeze la viteze mai mari, cu cerințe mai stricte de precizie, performanța servocuplajului afectează din ce în ce mai mult eficiența generală a sistemului, repetabilitate și durata de viață.

Rolul principal al unui cuplaj servomotor

Un cuplaj servomotor transferă cuplul de la arborele motorului către componenta antrenată, menținând în același timp sincronizarea unghiulară precisă. Orice pierdere de mișcare sau întârziere elastică în această conexiune poate reduce precizia de poziționare, în special în sistemele de control în buclă închisă.

Prin urmare, servocuplajele sunt proiectate pentru a oferi o conexiune rigidă, dar flexibilă. Ele transmit cuplul eficient, compensând în același timp micile dezaliniri ale arborelui cauzate de toleranțele de instalare, dilatarea termică sau deformarea structurală.

Zero reacție și precizie de poziționare

Jocul zero este o cerință definitorie pentru cuplajele servo. Jocul introduce o întârziere între rotația motorului și mișcarea condusă, ceea ce poate duce la erori de poziționare, vibrații și instabilitate a controlului.

Prin eliminarea jocului mecanic prin elementele de transmisie preîncărcate sau elastice, cuplajele servomotoarelor permit răspuns direct și previzibil la semnalele de control. Această caracteristică este esențială în mașinile CNC, articulațiile robotizate și echipamentele semiconductoare unde este necesară precizie la nivel de microni.

Rigiditate la torsiune și răspuns dinamic

Rigiditatea la torsiune definește cât de mult se răsucește un cuplaj sub sarcină. În sistemele servo-acționate, rigiditatea la torsiune mai mare îmbunătățește răspunsul dinamic și ajută la menținerea preciziei controlului în timpul accelerării și decelerației rapide.

Diferitele modele de servocuplare oferă niveluri diferite de rigiditate, permițând inginerilor să echilibreze rigiditatea cu comportamentul la vibrații. Selecția corectă ajută la evitarea rezonanței, menținând în același timp o mișcare lină și stabilă pe toată gama de viteze de funcționare.

Compensarea nealinierii fără pierdere a preciziei

Chiar și în ansamblurile de precizie, alinierea perfectă a arborelui este dificil de realizat. Servocuplajele sunt proiectate pentru a absorbi nealinierea unghiulară, paralelă și axială limitată, fără a transfera forțe excesive la rulmenții motorului sau componentele antrenate.

  • Nealinierea unghiulară din cauza înclinării ușoare a arborelui
  • Decalaj paralel datorită toleranțelor de montare
  • Mișcarea axială cauzată de dilatarea termică

Această flexibilitate controlată îmbunătățește durabilitatea sistemului, păstrând în același timp precizia și repetabilitatea poziționării.

Moment scăzut de inerție pentru automatizarea de mare viteză

Inerția scăzută este o altă proprietate critică a cuplajelor servomotoarelor. Construcția ușoară reduce sarcina reflectată asupra motorului, permițând accelerare, decelerare și schimbări de direcție mai rapide.

În automatizarea de mare viteză și în robotică, reducerea la minimum a masei de rotație îmbunătățește direct timpii de ciclu și eficiența energetică, susținând în același timp un control precis în condiții dinamice.

Tipuri comune de Servocuplaje

Diferitele aplicații servo necesită caracteristici diferite de cuplare. Mai multe tipuri de servocuplaje sunt utilizate în mod obișnuit pe baza nevoilor de rigiditate, amortizare și dezaliniere.

  • Cuplaje cu burduf care utilizează burdufuri subțiri din metal pentru a oferi o rigiditate ridicată la torsiune și un joc zero

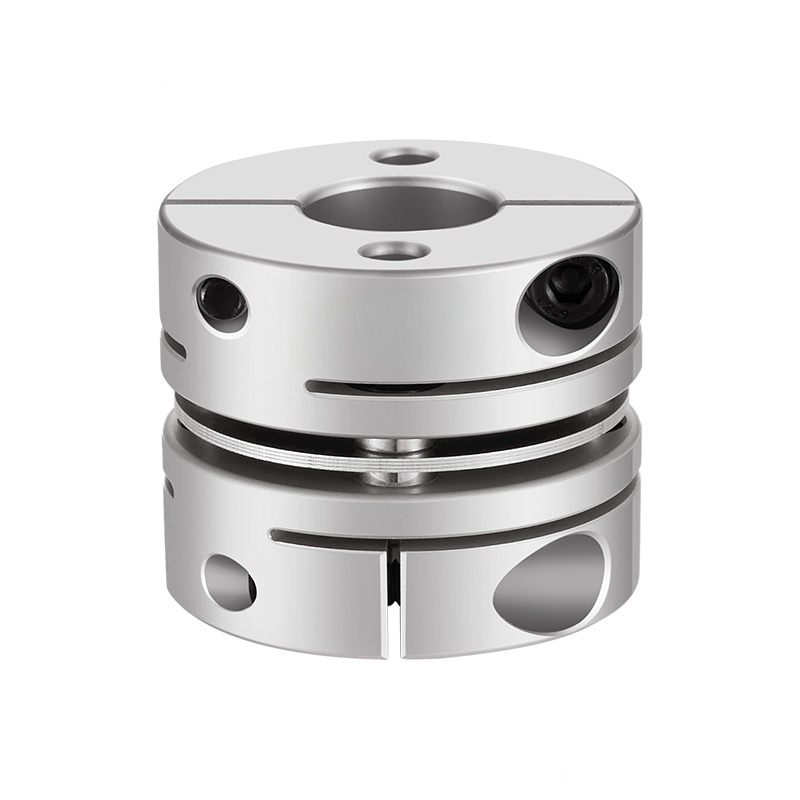

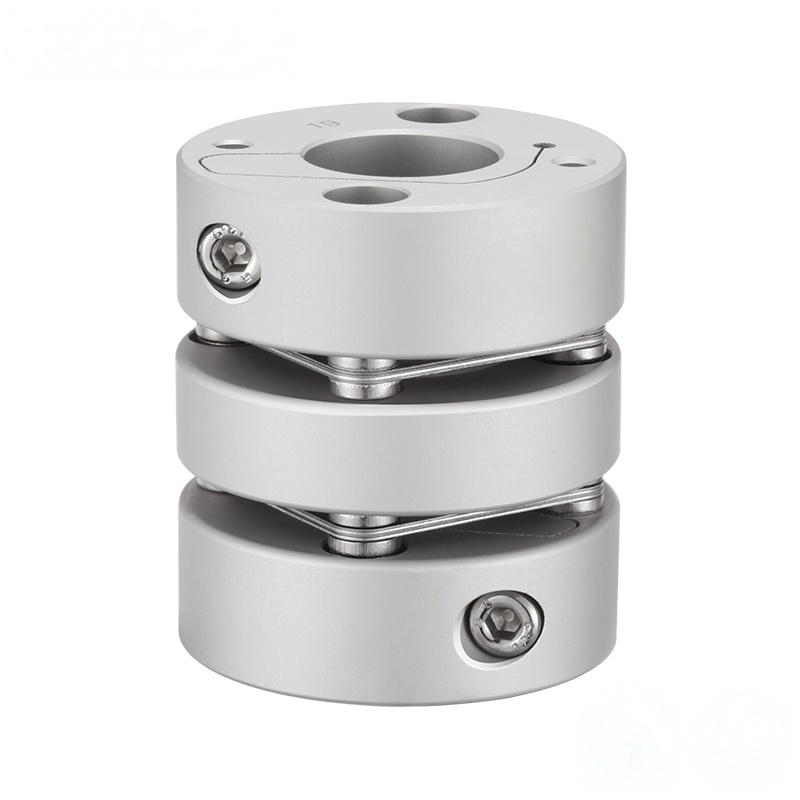

  • Cuplaje cu discuri care transmit cuplul prin discuri metalice flexibile cu inerție redusă

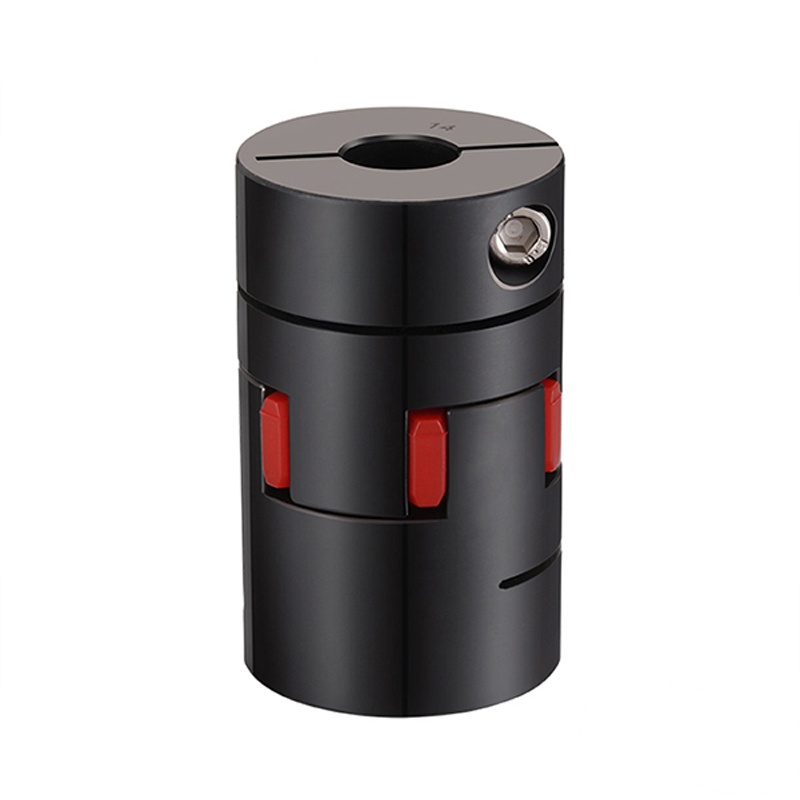

  • Cuplaje din elastomer sau spider care oferă amortizare a vibrațiilor și toleranță la dezaliniere
  • Cuplaje Oldham concepute pentru zero joc și nealiniere paralelă mai mare

Domenii de aplicare ale cuplajelor servomotoarelor

Servocuplajele sunt utilizate pe scară largă în industriile care se bazează pe mișcare precisă și repetabilă. Performanța lor afectează direct calitatea produsului și stabilitatea procesului.

  • Robotică industrială și sisteme automate de asamblare
  • Mașini-unelte CNC și unități de alimentare de mare viteză
  • Echipamente de fabricare a semiconductoarelor și electronice
  • Mașini de ambalare și etichetare care necesită mișcare repetabilă

Precizia de fabricație și capacitatea de inginerie

Performanța cuplajelor servo depinde în mare măsură de precizia prelucrarii, selecția materialului și controlul calității. Sunt necesare toleranțe strânse și proprietăți mecanice consistente pentru a obține un joc zero și o rigiditate stabilă.

Cu o experiență de lungă durată în tehnologiile de transmisie și cuplare a puterii, Jiangsu Rokang Heavy Industry Technology Co., Ltd. își aplică expertiza în producție de precizie și inginerie pentru a dezvolta soluții de servocuplare potrivite pentru automatizarea de înaltă precizie și sistemele industriale de control al mișcării.

Concluzie

Cuplajele servo și cuplajele servomotoarelor sunt componente fundamentale în automatizarea de precizie. Prin joc zero, rigiditate la torsiune controlată, compensare a dezalinierii și inerție redusă, acestea permit un control precis, receptiv și fiabil al mișcării. Pe măsură ce sistemele de automatizare continuă să avanseze, servocuplajele bine proiectate rămân esențiale pentru a obține performanțe ridicate și stabilitate operațională pe termen lung.
