Înțelegerea Cuplaje angrenate în Transmisie de putere grele

Cuplajele angrenate sunt conectori mecanici utilizați pe scară largă, proiectați pentru transmiterea unui cuplu mare între arbori rotativi care nu sunt perfect aliniați. Prin utilizarea angrenării dintre dinții externi ai angrenajului de pe butuci și dinții internii angrenajului din manșoane, cuplajele angrenajului realizează un transfer stabil de cuplu, permițând în același timp mișcare controlată între arbori. Acest principiu structural le face potrivite pentru mediile industriale în care fluctuațiile de sarcină, deformarea arborelui și toleranțele de instalare sunt comune.

În comparație cu cuplajele elastice sau pe bază de cauciuc, cuplajele cu roți dințate se concentrează pe rezistența mecanică și rigiditatea la torsiune. Structura lor compactă suportă o densitate mare de putere, care este adesea necesară în echipamentele metalurgice, transportoare grele, laminoare și pompe la scară mare.

Principiul de funcționare al cuplajelor angrenate

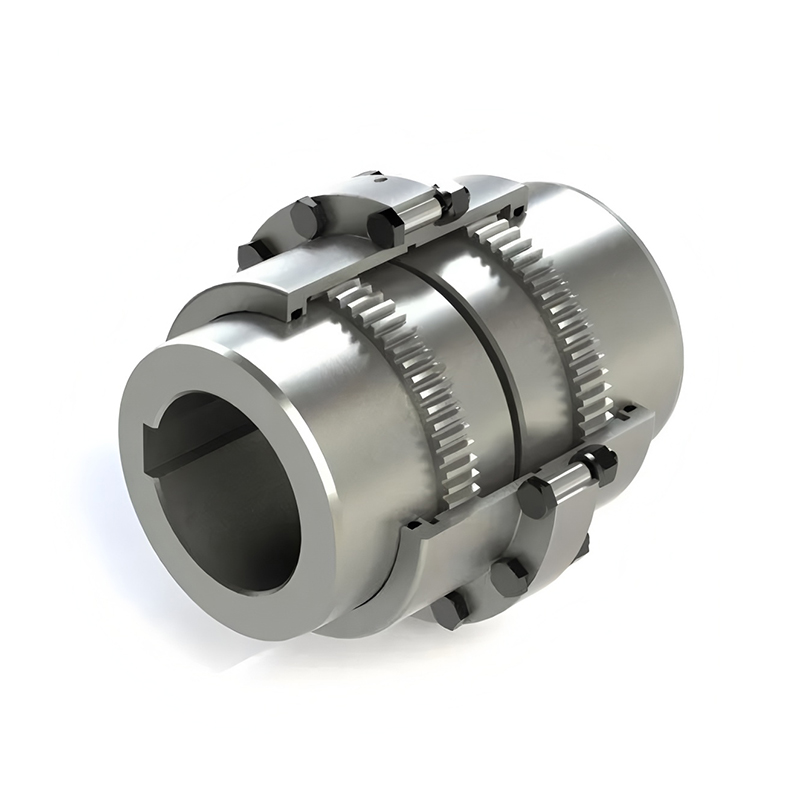

Un cuplaj standard al angrenajului este format din doi butuci montați pe arborele de antrenare și antrenat, împreună cu unul sau două manșoane care înconjoară butucii. Butucii au dinți externi ai angrenajului, în timp ce manșoanele sunt prelucrate cu dinți interiori corespunzători. Cuplul este transmis prin îmbinarea continuă a acestor dinți.

Pentru a se adapta dezalinierii arborelui, dinții angrenajului sunt adesea încoronați. Acest lucru permite dinților să alunece ușor în timpul funcționării, compensând deplasarea unghiulară, radială și axială fără a întrerupe transmiterea puterii. Ungerea corectă între suprafețele dinților reduce frecarea și uzura în timpul acestei mișcări.

Cuplaje angrenajului tamburului și caracteristicile lor structurale

Cuplajele cu roți dintate tambur sunt un tip specializat de cuplare cu roți dințate în care manșonul adoptă un profil în formă de tambur. Acest design mărește zona de contact dintre dinții angrenajului în timpul funcționării nealiniate, distribuind sarcinile mai uniform pe suprafața dintelui.

În aplicațiile cu încărcături grele, cum ar fi mașinile de laminare a oțelului și minerit, cuplajele cu angrenaje cu tambur ajută la reducerea stresului localizat și la îmbunătățirea stabilității operaționale. Geometria structurii angrenajului tamburului permite o deplasare unghiulară mai mare, menținând în același timp transmisia constantă a cuplului.

Capacități de compensare a nealinierii

Una dintre funcțiile de bază ale cuplajelor cu roți dințate și ale cuplajelor cu angrenaje cu tambur este capacitatea lor de a gestiona mai multe tipuri de dezaliniere. Această capacitate este esențială în sistemele mecanice mari în care în timpul funcționării pot apărea dilatarea termică, așezarea fundației sau deformarea arborelui.

• Nealinierea unghiulară cauzată de înclinarea arborelui
• Dezalinierea radială rezultată din decalajul arborelui paralel
• Deplasarea axiala datorita dilatarii termice sau modificarilor de sarcina

Profilul dintelui încoronat joacă un rol central în a permite aceste mișcări, menținând în același timp angajarea stabilă între componentele de împerechere.

Capacitatea cuplului și densitatea puterii

Cuplajele angrenate sunt cunoscute pentru capacitatea lor de a transmite un cuplu foarte mare într-un anvelopă relativ mic. Contactul metal-metal dintre dinții angrenajului le permite să gestioneze sarcini care depășesc capacitățile multor tipuri de cuplaje flexibile.

Această capacitate mare de cuplu face cuplajele cu angrenaje adecvate pentru aplicații în care spațiul este limitat, dar cerințele de ieșire mecanică sunt solicitante. Cuplajele angrenajului tambur îmbunătățesc și mai mult această caracteristică prin îmbunătățirea partajării sarcinii în condiții nealiniate.

Aplicații industriale ale cuplajelor cu angrenaje și tambur

Datorită rezistenței lor structurale și stabilității operaționale, cuplajele cu roți dințate și cuplajele cu roți dintate cu tambur sunt aplicate pe scară largă în industriile grele. Utilizarea lor permite funcționarea continuă în sisteme supuse la sarcini de șoc și condiții variabile de lucru.

• Acționări de laminoare în producția de oțel și metale neferoase
• Pompe mari, ventilatoare și compresoare în centrale electrice și petrochimice
• Transportoare și echipamente de ridicat în minerit și manipularea materialelor în vrac
• Sisteme maritime de propulsie și echipamente feroviare

Considerații privind întreținerea și lubrifierea

Ungerea joacă un rol esențial în durata de viață a cuplajelor angrenate. Unsoarea sau uleiul formează o peliculă protectoare pe suprafețele dinților angrenajului, reducând frecarea și minimizând uzura în timpul mișcării relative.

Inspecția regulată a garniturilor, a stării lubrifianților și a suprafețelor dinților ajută la menținerea funcționării stabile. Alinierea corectă a arborelui în timpul instalării contribuie, de asemenea, la reducerea sarcinilor anormale asupra componentelor cuplajului.

Puterea de fabricație din spatele cuplajelor cu roți dințate fiabile

Jiangsu Rokang Heavy Industry Technology Co., Ltd. a dezvoltat capabilități complete de producție care acoperă proiectarea mecanică, prelucrarea de precizie, tratamentul termic și sudarea. Cu echipamente complete de procesare și sisteme de inspecție a calității, compania sprijină producția consecventă de cuplaje cu roți dințate și cuplaje cu roți dintate pentru tambur pentru medii industriale solicitante.

Prin cercetare pe termen lung și cooperare cu instituții de cercetare științifică, Rokang și-a extins gama de produse în soluții de cuplare de precizie, sarcini grele și de mare viteză. Aceste produse sunt aplicate în industria metalurgică, minieră, petrochimică, transporturi și maritime, îndeplinesc diverse condiții de operare.

Comparație între cuplajele cu roți dintate standard și cuplajele cu roți dintate pentru tambur

Concluzie

Cuplajele cu roți dințate și cuplajele cu roți dințate cu tambur rămân componente cheie în sistemele de transmisie a puterii grele. Rezistența lor mecanică, capacitatea de cuplu mare și capacitatea de a se adapta dezalinierii susțin funcționarea stabilă în medii industriale complexe. Sprijinite de procese avansate de fabricație și experiență în aplicații, aceste soluții de cuplare continuă să joace un rol important în echipamentele industriale moderne.
