Name: Cuplaj cu tambur tip RSK-WGP cu disc de frână potrivit pentru aplicații care implică frâne cu disc
Rating: 5 (99 reviews)

Specificație

Aplicația impune cerințe ridicate privind aspectul compact, frânarea sincronizată și precizia transmisiei.

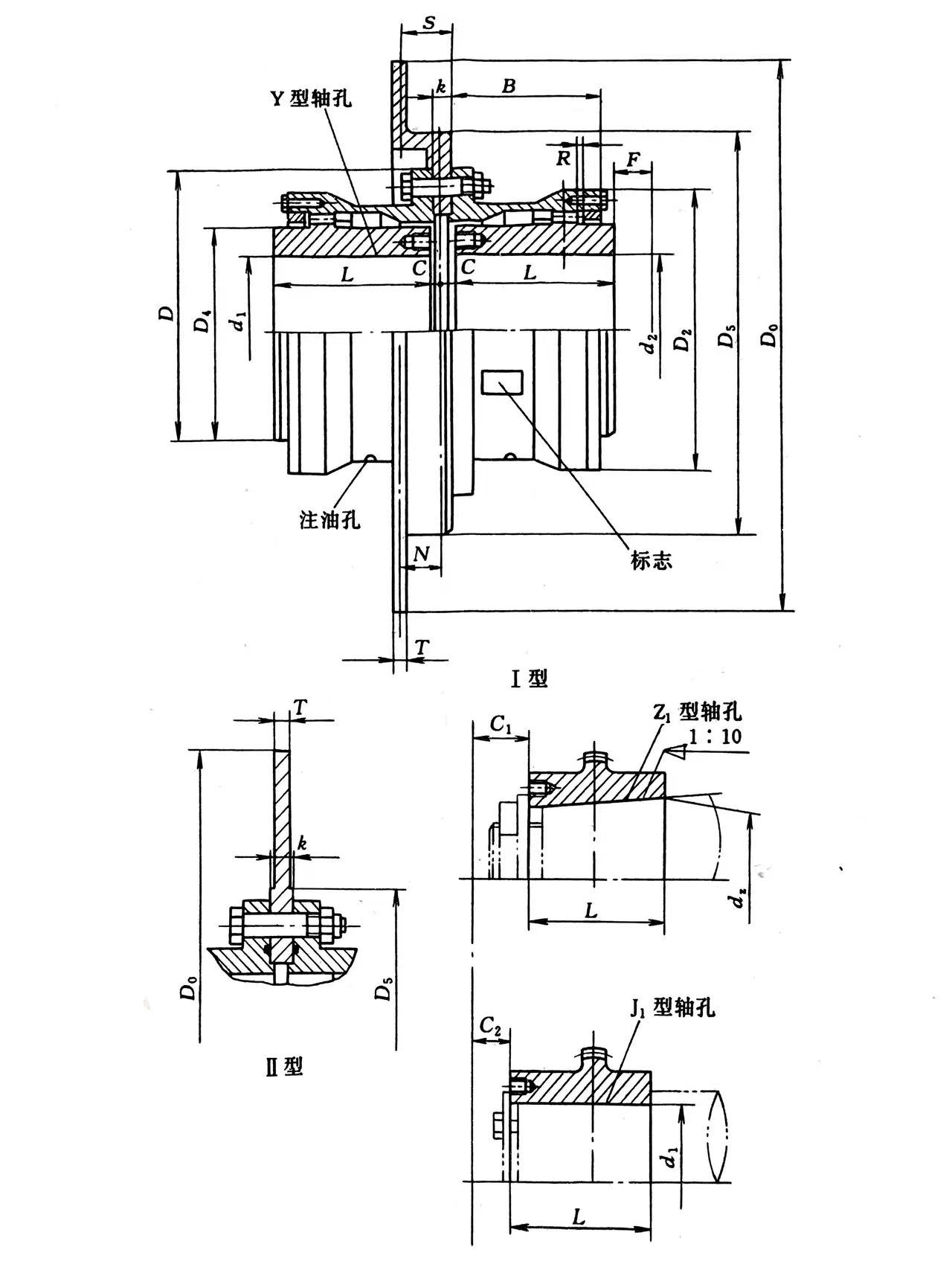

model	Cuplul nominal Tn/N.m	Viteza admisa n/r.min-1	Diametrul orificiului arborelui d1\d2	L Lungimea gaurii arborelui L		D0	D	D2	D4	B	F	N	R	C	C1	C2	greutate m/kg	moment de inerție I/kg.m2	Dozarea grăsimilor lubrifiante /ml
				Y	J1,Z1
WGP1	710	4000	12,14	32	--	315	122	98	60	58	30	38	2	30	--	--	5.62	0.0078	0.11
			16,18,19	42										20
			20,22,24	52										10
			25,28	62	44									3	19	18
			30,32,35,38	82	60										23	12
			40,42	112	84										29	12
WGP2	1250	4000	22,24	52	--	315	150	118	77	68	30	38	2.5	20	--	--	9.62	0.022	0.12
			25,28	62										10
			30,32,35,38	82	60									3	23	16
			40,42,45,48,50,55,56	112	84										29
WGP3	2500	3550	22,24	52	--	355	170	140	90	80	30	49	3	33	--	--	16.6	0.047	0.2
			25,28	62										23
			30,32,35,38	82	60									3	23	25
			40,42,45,48,50,55,56	112	84										29	16
			60,63	142	107										36
WGP4	4500	2500	30,32,35,38	82	--	400 450 500	200	160	112	90	30	45	3	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84									3	29	17
			60,63,65,70,71,75	142	107										36
			80	172	132										41
WGP5	7100	2500	30,32,35,38	82	--	400 450 500	225	180	128	100	30	45	4	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84									3	29	29
			60,63,65,70,71,75	142	107										36
			80,85,90	172	132										41
WGP6	10000	2000	32,35,38	82	--	450 500 560 630	245	200	145	112	30	44	4	35	--	--	51.3	0.293	0.65
			40,42,45,48,50,55,56	112										5
			60,63,65,70,71,75	142	107										38	20
			80,85,90,95	172	132										43
			100												48
WGP7	14000	1700	32,35,38	82	--	450 500 560 710	272	230	160	122	30	44	4	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112										15
			60,63,65,70,71,75	142	107									5	38	20
			80,85,90,95	172	132										43
			100.110	212	167										48
WGP8	20000	1700	55,56	112	--	500 560 630 710	290	245	170	136	30	44	5	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107									5	38	34
			80,85,90,95	172	132										43	20
			100.110,120,125	212	167										48
WGP9	25000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132										43	28
			100.110,120,125	212	167										48
			130.140	252	202										53
WGP10	40000	1600	75	142	--	630 710 800	355	300	225	165	30	58	6	28	--	--	159	1.74	1.6
			80,85,90,95	172	132									5	43	38
			100.110,120,125	212	167										48	28
			130.140	252	202										53
			160	302	242										63
WGP11	56000	1400	85,90,95	172	--	710 800 900	412	345	256	180	40	58	6	15	--	--	215	3.67	2
			100.110,120,125	212	167									8	51	32
			130.140,150	252	202										56
			160.170.180	302	242										66
WGP12	80000	1400	120.125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130.140,150	252	202										56	32
			160.170.180	302	242										66
			190.200	352	282										76
WGP13	112000	1400	140.150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	391	10.45	4.4
			160.170.180	302	242										66	32
			190.200,220	352	282										76
WGP14	160000	1200	160.170.180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190.200,220	352	282										78
			240.250.260	410	330										--	10

Descriere

Un cuplaj cu roți dințate este un conector mecanic cu cuplu mare pentru arbori necoliniari, care utilizează dinți interni/externi ai angrenajului în manșoane pentru a transmite puterea, compensând în același timp dezechilibrele unghiulare, radiale și axiale, făcându-l ideal pentru utilizări industriale grele, cum ar fi fabricile de oțel, pompele și transportoarele, unde densitatea de putere mare și fiabilitatea sunt cruciale pentru lubrifiere și fiabilitate.

Cum funcționează

Componente: Două butuci (cu dinți externi ai angrenajului) se atașează la fiecare arbore, conectați prin manșoane (cu dinți interni ai angrenajului).

Compensarea nealinierii: Dinții angrenajului permit mișcarea, flexia pentru a gestiona dezechilibrele unghiulare (parte-a-parte), radială (decalată) și axială (capăt la capăt) între arbori.

Transmisia cuplului: Contactul de suprafață ridicat între dinții angrenajului încoronat asigură un transfer eficient de putere cu un cuplu ridicat, cu o rigiditate la torsiune excepțională.

Caracteristici și beneficii cheie

Cuplu mare: Capabil să suporte sarcini de cuplu foarte mari.

Compact: Oferă un raport mare putere-greutate, potrivindu-se în spații înguste.

Fiabil: Oferă o durată lungă de viață cu o lubrifiere adecvată.

Versatil: Disponibil în diverse configurații (angajare simplă/dublă, jumătăți rigide/flexibile) pentru diferite nevoi.

Aplicații

Unități de rulare (oțel, industria hârtiei)

Pompe, ventilatoare, benzi transportoare

Echipamente de generare a energiei electrice

Întreținere

Necesită lubrifiere periodică (unsoare) pentru a proteja dinții angrenajului.

Alinierea corectă în timpul instalării este esențială pentru fiabilitate și longevitate.
