Furnizori de cuplaje cu diafragmă pentru servomotoare

Un cuplaj cu diafragmă pentru un servomotor conectează arbori, transmitând cuplul cu precizie în timp ce se flexează pentru a compensa dezalinirile minore axiale, radiale și unghiulare, acționând ca o legătură vitală cu inerție scăzută, rigiditate la torsiune ridicată, joc zero (deseori) și nu necesită lubrifiere, făcându-l perfect pentru sisteme servo și eficiență de înaltă performanță.

Cum funcționează

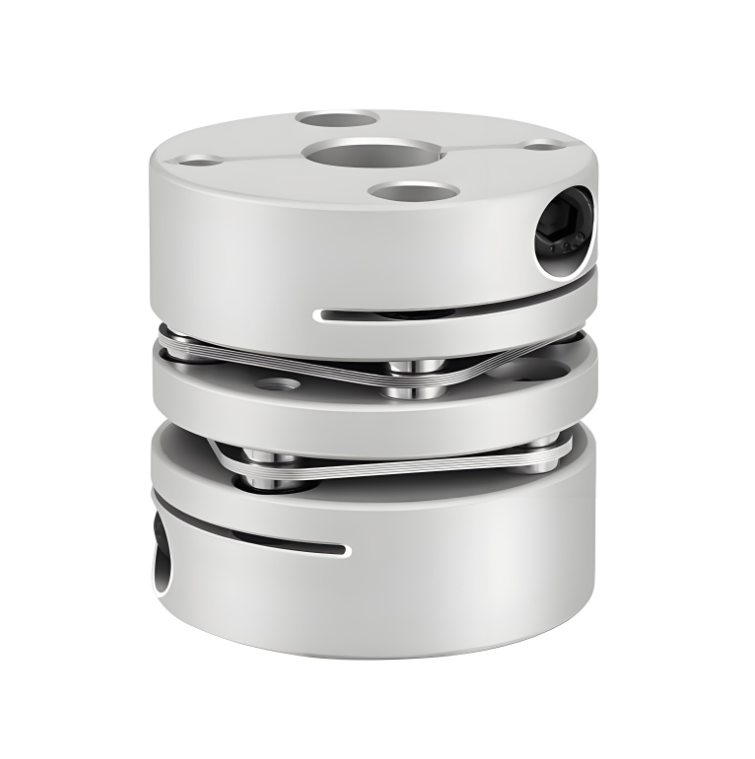

Structură: folosește una sau mai multe diafragme metalice subțiri (cum ar fi plăcile metalice flexibile) cuprinse între două butuci sau manșoane care se conectează la motor și sarcina antrenată (precum un șurub cu bile).

Transmisia cuplului: cuplul se deplasează de la arborele de antrenare, prin butuc, prin diafragma(ele) îndoită și către arborele antrenat.

Compensarea nealinierii: flexibilitatea inerentă a diafragmei îi permite să se îndoaie și să se răsucească, absorbind ușoare erori de aliniere (axială, radială, unghiulară) fără a solicita rulmenții sau motorul.

Zero reacție: multe modele folosesc componente prelucrate cu precizie și potriviri strânse (cum ar fi conexiuni prin prindere sau sudură cu fascicul de electroni) pentru a elimina jocul (recol), asigurând o mișcare precisă care reflectă comenzile servo.

Avantajele cheie în sistemele servo

Precizie: rigiditatea excelentă a cuplului și jocul zero mențin precizia.

Eficiență: inerția scăzută reduce pierderea de energie, ideal pentru sistemele cu accelerare rapidă.

Fără întreținere: Nu necesită lubrifiere, viață lungă.

Protecție: amortizează șocurile și vibrațiile, protejând componentele sensibile.

Defecțiune controlată: poate fi proiectat să defecteze într-un mod previzibil în timpul supraîncărcării severe, protejând utilajele.

De ce este folosit cu servomotoare

Servomotoarele necesită precizie ridicată, răspuns rapid și poziționare precisă. Cuplajele cu diafragmă asigură conexiunea rigidă, fără joc necesară pentru a traduce comenzile electronice precise ale motorului în mișcare mecanică fără a pierde precizia, făcându-le o alegere preferată față de cuplajele de uz general.

Despre Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. are active fixe de peste 80 de milioane de yuani și o echipă de talente profesionale în proiectare mecanică, fabricație de precizie, tratament termic, sudură etc.; compania dispune de o gamă completă de instalații de prelucrare și de o serie de sisteme de control al calității, cum ar fi măsurarea, testarea fizico-chimică și dinamică, având o capacitate cuprinzătoare de prelucrare mecanică. Furnizori de cuplaje cu diafragmă pentru servomotoare și Fabrică de cuplaje cu diafragmă pentru servomotoare în China. De mulți ani, compania este dedicată cercetării, dezvoltării și fabricării cuplajelor universale cu viteză constantă de tip cușcă cu bile, cuplajelor universale cu arbore transversal și cuplajelor cu roți dințate tip tambur. A desfășurat o cooperare strânsă între industrie, universitate și cercetare cu institute de cercetare militară și locală și cu Departamentul de Inginerie Energetică al Academiei Navale a Armatei Populare Chineze și s-a extins continuu în domeniile de precizie, sarcină grea și viteză mare. Produsele au înlocuit cu succes mărci străine celebre datorită performanțelor excelente, iar tehnologia de proces a atins nivelul avansat internațional. Au fost utilizate pe scară largă în domenii precum ridicare și transport, mașini metalurgice, laminare, mașini de construcții, mașini miniere, petrochimice, mașini textile, nave militare, vehicule blindate, locomotive feroviare, vehicule speciale etc. Calitatea produselor și serviciile au fost recunoscute și apreciate de majoritatea utilizatorilor și sunt exportate în Europa, America, Rusia, Orientul Mijlociu, India și alte țări și regiuni. În ultimii ani, compania s-a dedicat cercetării și dezvoltării aprofundate a cuplajelor universale cu viteză constantă cu cușcă cu bile și a dezvoltat succesiv cuplaje universale cu viteză constantă cu cușcă cu bile pentru pompe cu șurub, cuplaje universale cu viteză constantă cu cușcă cu bile cu canelură sferică, cuplaje universale cu viteză constantă cu cușcă cu bile coaxiale cu viteză dublă și bidirecționale. Cuplaje cu diafragmă pentru servomotoare personalizate. Acesta rezolvă fundamental noile probleme pe care utilizatorii le întâmpină în prezent în timpul utilizării. Compania a aderat întotdeauna la scopul de afaceri „calitate pe primul loc, management onest și clientul pe primul loc”. Suntem dispuși să colaborăm cu dumneavoastră cu produse excelente, prețuri avantajoase și servicii atente pentru a crea o carieră strălucitoare!

Certificat de onoare

Știri
Cunoștințe din industrie

Cuplaje cu diafragmă servomotoare în Sisteme de mișcare de precizie

Cuplajele cu diafragmă pentru servomotoare sunt componente specializate de transmisie a puterii concepute pentru a conecta servomotoare cu elemente antrenate, cum ar fi șuruburi cu bile, actuatoare liniare sau angrenaje de precizie. Rolul lor principal este de a transmite cuplul cu o precizie ridicată, menținând în același timp jocul zero și comportamentul de torsiune stabil. În sistemele servo de înaltă performanță, cuplajul influențează direct precizia de poziționare, viteza de răspuns și stabilitatea operațională pe termen lung.

În comparație cu cuplajele flexibile de uz general, cuplajele cu diafragmă sunt selectate acolo unde precizia și eficiența sunt critice. Structura lor elastică pe bază de metal sprijină controlul constant al mișcării în medii dinamice de automatizare.

Proiectarea structurală a cuplajelor cu diafragmă pentru servomotoare

Un cuplaj cu diafragmă de servomotor constă de obicei din două butuci conectate prin una sau mai multe diafragme metalice subțiri. Aceste diafragme sunt fabricate ca plăci flexibile sau elemente sub formă de disc și sunt poziționate între arborele motorului și arborele antrenat. Butucii sunt montați direct pe arbori utilizând prindere, canale sau alte metode de fixare de precizie.

Elementele diafragmei sunt proiectate să se flexeze elastic sub sarcină, rămânând în același timp rigide la torsiune. Acest echilibru între flexibilitate și rigiditate permite cuplajului să transmită cuplul cu precizie, în timp ce găzduiește o dezaliniere minoră a arborelui.

Transmiterea cuplului prin diafragme metalice elastice

Într-un cuplaj cu diafragmă de servomotor, cuplul curge de la arborele motorului în primul butuc, peste elementele diafragmei și în butucul conectat la sarcina antrenată. Calea de transmisie se bazează mai degrabă pe deformarea elastică a diafragmei decât pe contactul de alunecare sau de rulare.

Deoarece cuplul este transferat printr-o structură metalică continuă, cuplajul prezintă o rigiditate ridicată la torsiune. Această caracteristică susține răspunsul precis al cuplului și minimizează deformarea unghiulară în timpul accelerației rapide sau schimbărilor de sarcină.

Compensarea nealinierii fără stres la rulment

Nealinierea minoră între arborii servomotoarelor și componentele antrenate este inevitabil în instalațiile practice. Cuplajele cu diafragmă servomotoare compensează aceste abateri prin îndoirea controlată a elementelor diafragmei.

  • Deplasarea axială cauzată de dilatarea termică
  • Nealinierea unghiulară din toleranțele de montare
  • Decalaje mici ale arborelui paralel

Prin absorbția internă a acestor mișcări, cuplajul reduce transferul forțelor nedorite către rulmenții motorului și echipamentele antrenate, susținând o durată de viață mai lungă.

Zero reacție și precizie în mișcare

Jocul zero este esențial în sistemele servo-acționate în care comenzile de mișcare trebuie transpuse direct în mișcare mecanică. Multe cuplaje cu diafragmă pentru servomotoare ating zero joc prin butuci prelucrați cu precizie, geometrie a diafragmei strâns controlată și metode de îmbinare sigure, cum ar fi conexiunile cu șuruburi sau sudate.

Această conexiune rigidă, fără joc ajută la menținerea sincronizării precise între servomotor și axa antrenată, îmbunătățind repetabilitatea și precizia de poziționare în sistemele de control în buclă închisă.

Inerție scăzută și performanță dinamică ridicată

Cuplaje cu diafragma servomotoare sunt de obicei proiectate cu masă redusă și geometrie compactă. Momentul de inerție redus limitează sarcina reflectată asupra motorului, permițând accelerare și decelerare mai rapidă.

În automatizarea de mare viteză și robotică, această inerție scăzută contribuie la timpi de ciclu mai scurti și la o eficiență energetică îmbunătățită, menținând în același timp un comportament dinamic stabil.

Funcționare fără întreținere și fiabilitate în service

Deoarece cuplajele cu diafragmă funcționează fără contact de alunecare, nu necesită lubrifiere. Această caracteristică fără întreținere reduce costurile de operare și simplifică întreținerea sistemului, în special în medii curate sau închise.

Structura cu diafragmă integrală din metal suportă, de asemenea, o durată lungă de viață în condiții de încărcare ciclică, cu condiția să fie respectate limitele de funcționare. În unele modele, diafragma poate fi proiectată să se defecteze într-un mod previzibil în condiții de suprasarcină extremă, oferind un grad de protecție mecanică echipamentelor conectate.

Domenii de aplicare în echipamente servo-acționate

Cuplajele cu diafragmă pentru servomotoare sunt utilizate pe scară largă în aplicații care necesită control precis al mișcării și transmisie stabilă a cuplului.

  • Axe de avans pentru mașini-unelte CNC și sisteme de poziționare
  • Roboți industriali și linii automate de asamblare
  • Echipamente de fabricare și inspecție a semiconductorilor
  • Mașini de ambalare și etichetare de mare viteză

Capacitatea de inginerie din spatele performanței cuplajului cu diafragmă

Obținerea unei performanțe fiabile în cuplajele cu diafragmă pentru servomotoare necesită control precis al materialului, prelucrare precisă și inspecție strictă a calității. Grosimea constantă a diafragmei, geometria echilibrată și asamblarea controlată afectează direct rigiditatea și durata de viață la oboseală.

Cu experiență în componente de transmisie de putere de precizie și tehnologii avansate de cuplare, Jiangsu Rokang Heavy Industry Technology Co., Ltd. își integrează cunoștințele de inginerie în dezvoltarea cuplajelor cu diafragmă potrivite pentru sisteme servo de înaltă precizie într-o gamă largă de aplicații industriale.

Concluzie

Cuplajele cu diafragmă pentru servomotoare asigură o conexiune precisă, eficientă și fiabilă între servomotoarele și componentele antrenate. Prin joc zero, rigiditate ridicată la torsiune, compensare a nealinierii și funcționare fără întreținere, ele susțin controlul precis al mișcării în sistemele de automatizare moderne. Pe măsură ce tehnologia servo continuă să avanseze, cuplajele cu diafragmă rămân un element important în obținerea performanței constante și a stabilității pe termen lung a sistemului.
