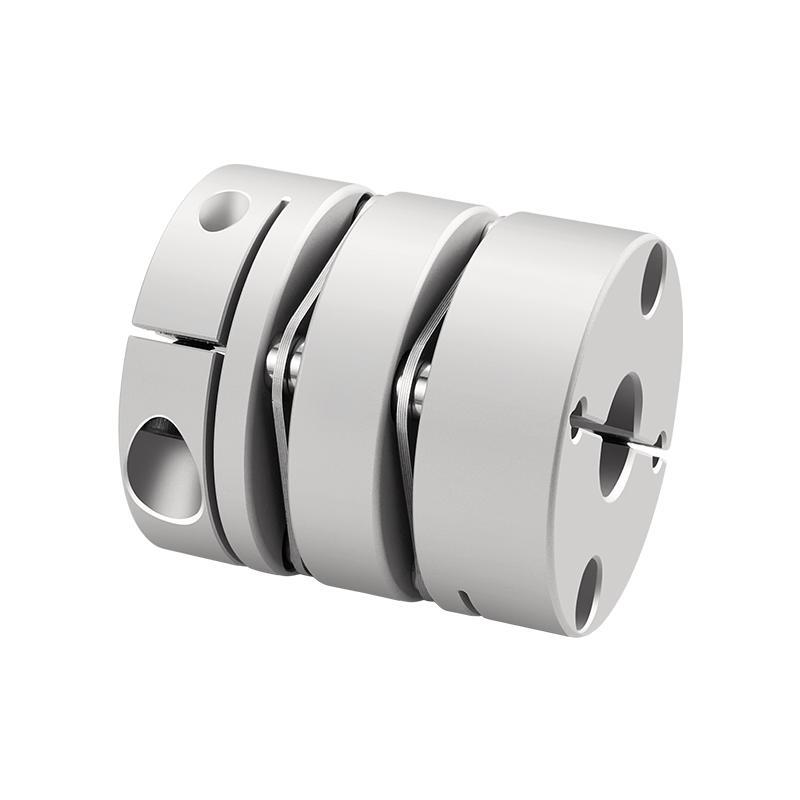

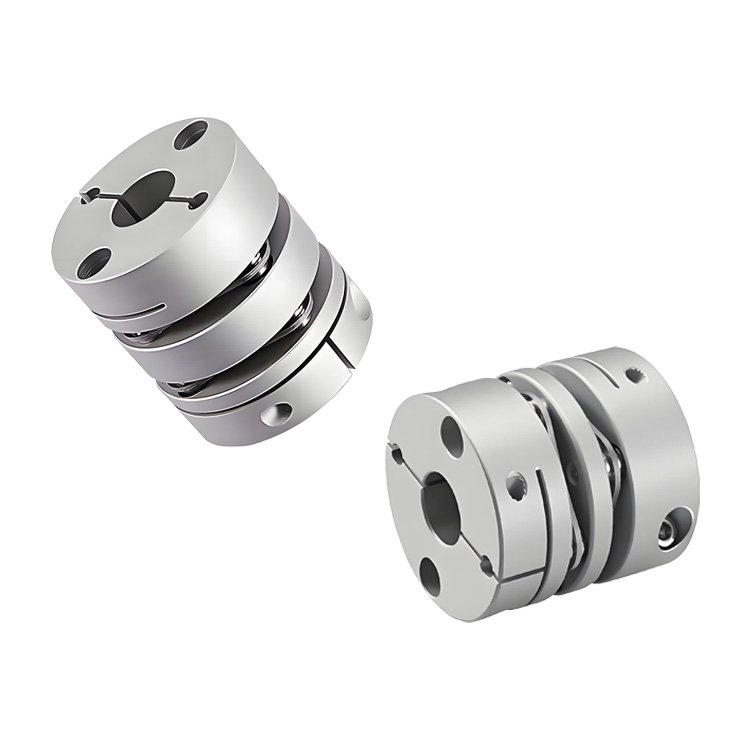

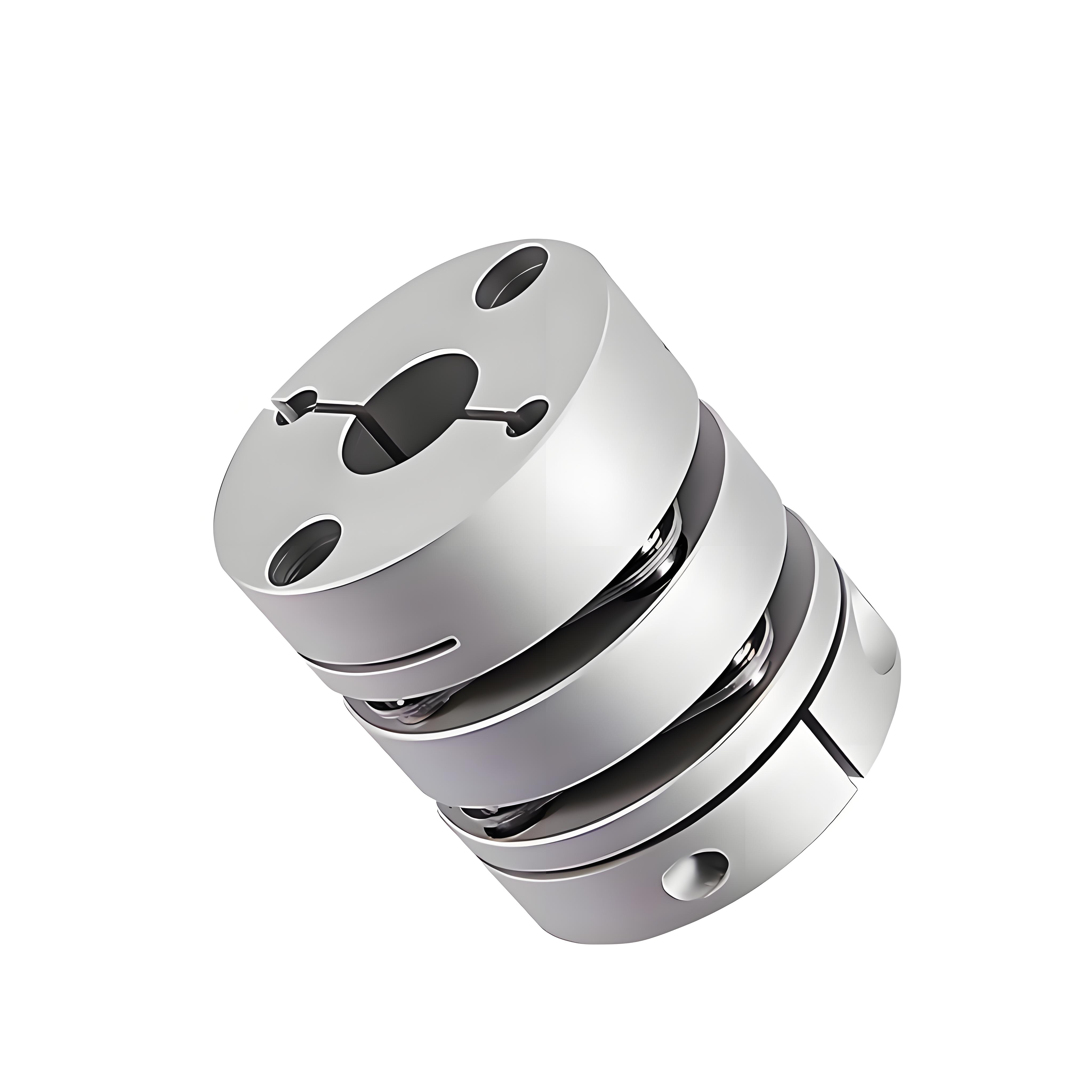

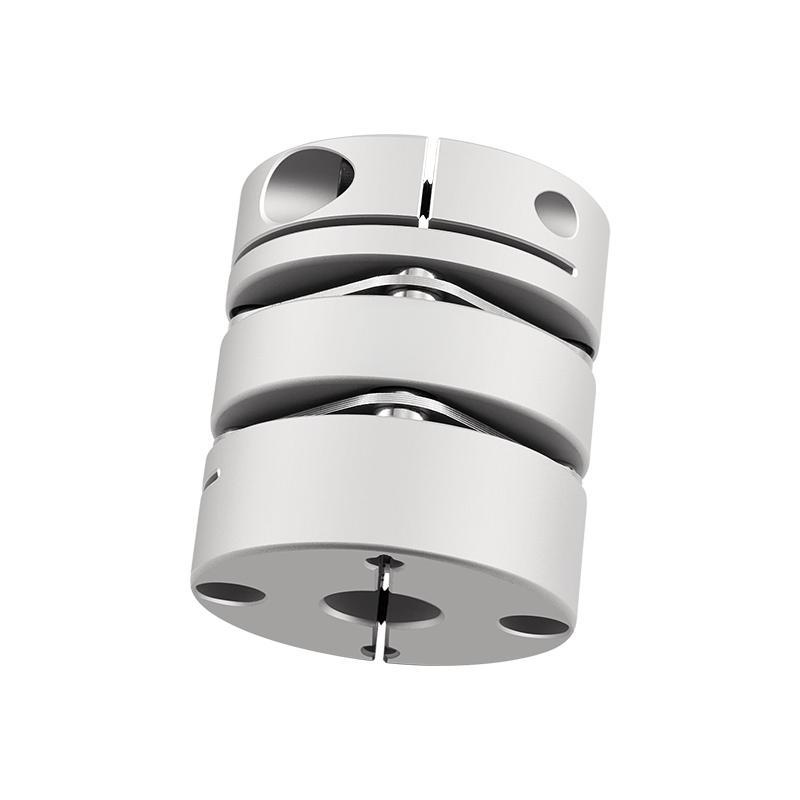

RSK-CPL Disc cu diafragmă durabil Tip clemă de cuplare din aliaj de aluminiu compensează abaterile unghiulare și axiale

RSK-CPL Disc cu diafragmă durabil Tip clemă de cuplare din aliaj de aluminiu compensează abaterile unghiulare și axiale

Contactați-ne
  • Specificație
  • Descriere
Specificație

> Manșonul arborelui este fabricat din aliaj de aluminiu de înaltă rezistență

>Diafragma este realizată din oțel inoxidabil 304

> Rigiditate mare a cuplului, poate controla cu precizie rotația arborelui și poate fi controlată cu mare precizie

>Conexiunea arborelui fără goluri și a manșonului arborelui sunt special concepute pentru servomotoare și motoare pas cu pas

> Inerție ultra-scăzută, sensibilitate ridicată, potrivită pentru funcționare de mare viteză.

>Caracteristicile rotației în sensul acelor de ceasornic și în sens invers acelor de ceasornic sunt exact aceleași.
>Diafragma din oțel inoxidabil compensează deviațiile unghiulare și axiale

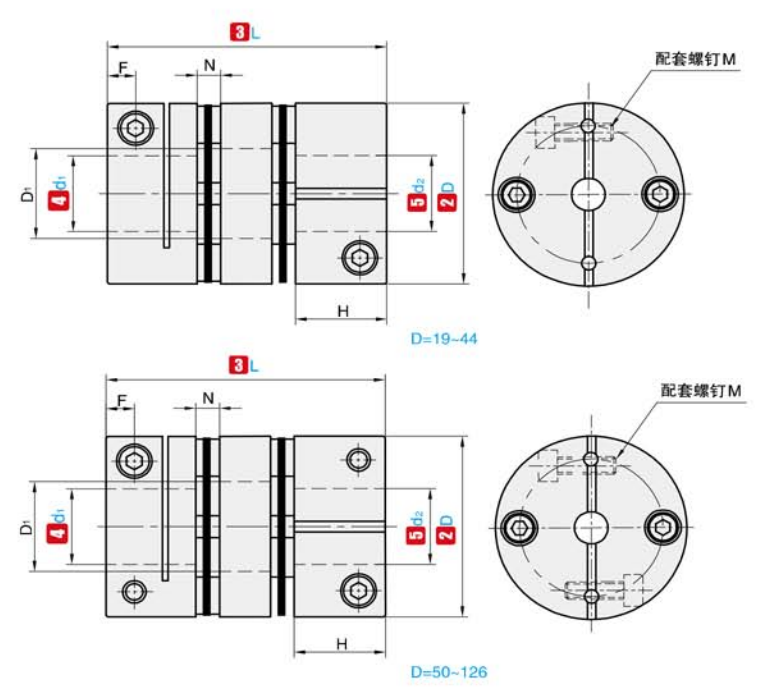

①NU. ②D ③L ④d₁ ⑤d₂ Gamă opțională E D1 N F H M Cuplul de strângere a șurubului
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NU. ②D ③L Cuplul nominal
(N ·m) 		Excentricitate admisibilă
(mm) 		Deviație admisă
(°) 		Deviația axială admisă
(mm) 		Viteza admisa
(rpm) 		Rigiditate inversă statică
(N ·m/rad) 		Moment de inerție Greutate
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
