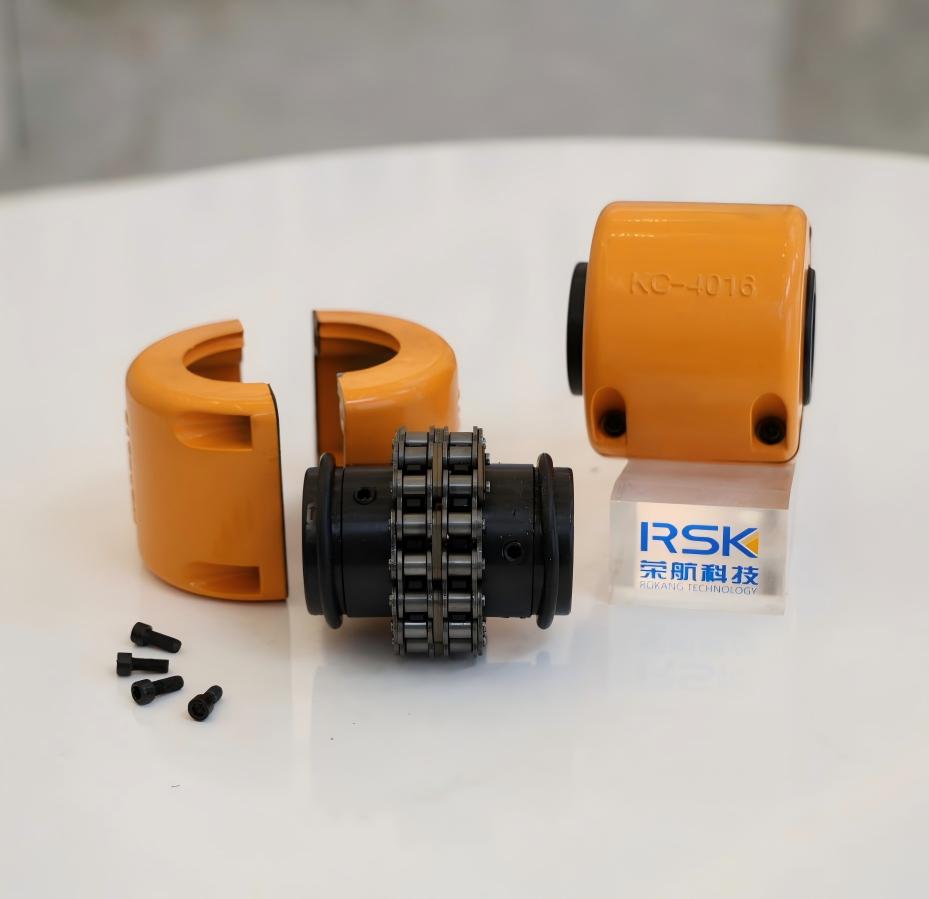

Cupla cu lanț KC, cunoscută pe deplin sub denumirea de „Cupla cu lanț cu role”, este un element mecanic care transmite puterea prin îmbinarea lanțu...
Un cuplaj cu lanț este un dispozitiv robust de transmisie a puterii, care utilizează două pinioane și un lanț cu role dublu pentru a conecta arbori, permițând conectarea/deconectarea ușoară și găzduind dezechilibre semnificative ale arborelui în timpul transmiterii cuplului, potrivit pentru diverse utilizări industriale, în special atunci când lubrifierea este menținută la viteze mari.
Componente
Pinioni: două pinioane cu dinți care se îmbină cu lanțul, adesea întărite pentru durabilitate.
Lanț cu role: un lanț cu role puternic, cu două șuvițe, se înfășoară în jurul ambelor pinioane.
Carcasă divizată (opțional): o carcasă din două părți care acoperă cuplajul pentru protecție și lubrifiere, adesea cu inele O pentru a reține grăsimea.
Caracteristici și beneficii cheie
Conexiune ușoară: un singur pin permite asamblarea și dezasamblarea rapidă, reducând timpul de nefuncționare.
Durabilitate ridicată: cuplul este împărțit între lanț și dinții întăriți ale pinionului pentru o performanță robustă.
Compensarea nealinierii: distanțele interne absorb dezechilibrele paralele, unghiulare și axiale dintre arbori.
Compact și puternic: oferă o capacitate mare de cuplu pentru dimensiunea sa.
Versatil: Disponibil în diverse materiale (oțel, rășină) pentru diferite medii, de la transmisia generală de putere până la condiții murdare sau corozive.
Considerații de utilizare
Ungerea este esențială: necesită unsoare adecvată în capac pentru funcționare la viteză mare și durată lungă de viață; lubrifierea slabă poate duce la ruperea lanțului.
Instalare: alinierea corectă a pinioanelor și arborilor este importantă pentru o performanță optimă.
Când un arbore cardanic începe să vibreze sau temperatura rulmentului crește în mod neașteptat, prima zonă de examinat este alinierea. În multe rapoarte de service pe teren, cauza principală nu este o componentă de...
CITEȘTE MAI MULTUn transportor de 132 kW pe un șantier minier a trecut prin trei cuplari într-un sezon de funcționare. Fiecare înlocuire a avut aceeași dimensiune de catalog și fiecare a eșuat la dinții butucului. Vina nu a fost c...
CITEȘTE MAI MULTAtunci când o transmisie a transportorului începe să zumzeze în loc să zgomote sau o cutie de viteze cu pompă poartă o sarcină grea fără probleme de vibrații, cutia de viteze elicoidală este adesea motivul. Pentru ...
CITEȘTE MAI MULTO transmisie cu lanț este un sistem de transmisie a puterii cu angajare pozitivă care transferă energia mecanică între arbori rotativi prin angrenarea unui lanț cu roți dintate numite pinioane. Spre deosebire de tr...
CITEȘTE MAI MULTCuplajele cu lanț sunt componente mecanice utilizate pe scară largă, concepute pentru a transmite cuplul între doi arbori rotativi folosind pinioane și un lanț cu role. Cunoscute pentru structura lor simplă și capacitatea puternică de transportare a sarcinii, cuplajele cu lanț sunt aplicate în mod obișnuit în sistemele industriale de transmisie a puterii unde sunt necesare durabilitate, ușurință de întreținere și toleranță la dezaliniere. Designul lor le face potrivite atât pentru condiții standard de funcționare, cât și pentru medii industriale solicitante.
De la transportoare și mixere la pompe și echipamente de manipulare a materialelor, cuplajele cu lanț oferă o soluție practică pentru conectarea arborilor, menținând în același timp un transfer fiabil al cuplului.
O cuplare tipică a lanțului constă din două pinioane montate pe arborele de antrenare și antrenat, conectate printr-un lanț cu role dublu. Dinții pinionului se cuplează direct cu lanțul, formând calea de transmisie a cuplului între arbori.
În multe modele, un capac de protecție divizat este instalat în jurul cuplajului. Acest capac ajută la reținerea lubrifiantului, protejează lanțul de praf și reziduuri și îmbunătățește siguranța operațională în setările industriale.
Cuplul într-un cuplaj cu lanț este transmis prin cuplarea dintre lanțul cu role și dinții pinionului. Sarcina este distribuită pe mai multe zale și dinți, permițând cuplajului să gestioneze un cuplu relativ ridicat pentru dimensiunea sa compactă.
Deoarece lanțul funcționează cu degajări interne, cuplajul poate găzdui mișcarea arborelui, menținând în același timp transmisia continuă a puterii. Acest lucru face ca cuplajele cu lanț să fie adecvate pentru aplicații cu sarcini fluctuante sau condiții de montare mai puțin rigide.
Unul dintre avantajele practice ale cuplajelor cu lanț este capacitatea lor de a tolera nealinierea arborelui. Flexibilitatea oferită de cuplarea lanțului și a pinionului permite cuplajului să absoarbă mai multe tipuri de nealiniere fără o defecțiune imediată.
Deși cuplajele lanțului pot tolera dezalinierea, alinierea corectă în timpul instalării ajută la prelungirea duratei de viață a lanțului și a pinionului.
Cuplajele cu lanț sunt apreciate pentru asamblarea și dezasamblarea simplă. Lanțul cu role poate fi instalat sau îndepărtat de obicei prin deconectarea unui singur știft, ceea ce reduce timpul de nefuncționare în timpul întreținerii sau înlocuirii echipamentului.
Această manipulare simplă face ca cuplajele cu lanț să fie adecvate pentru aplicații în care sunt așteptate inspecții frecvente sau modificări ale componentelor, cum ar fi liniile de producție sau sistemele de manipulare a materialelor.
Ungerea joacă un rol critic în performanța și durata de viață a cuplajelor cu lanț. Unsoarea adecvată reduce frecarea dintre rolele lanțului și dinții pinionului, minimizând uzura și generarea de căldură în timpul funcționării.
Pentru aplicații cu viteză mai mare, se folosește în mod obișnuit un capac etanș cu caracteristici de reținere a grăsimii. Lubrefierea insuficientă poate duce la uzura accelerată a lanțului sau chiar la ruperea lanțului, afectând fiabilitatea sistemului.
Cuplajele cu lanț sunt disponibile în diferite materiale și configurații pentru a se potrivi diferitelor medii de operare. Pinioanele și lanțurile standard din oțel sunt utilizate pe scară largă în mașinile industriale generale datorită rezistenței și durabilității lor.
Pentru medii corozive sau contaminate, pot fi selectate materiale alternative sau tratamente de suprafață pentru a îmbunătăți rezistența la umiditate, substanțe chimice sau particule abrazive. Aceste variații extind capacitatea de utilizare a cuplajelor cu lanț în diferite industrii.
Cuplajele cu lanț sunt aplicate în mod obișnuit în mașinile unde sunt necesare o transmisie fiabilă a cuplului și ușurință în service.
Fiabilitatea unui cuplaj cu lanț depinde de prelucrarea precisă a pinionului, de tratamentul termic adecvat și de calitatea constantă a lanțului. Precizia dimensională și duritatea suprafeței afectează direct distribuția sarcinii și rezistența la uzură.
Cu experiență în componentele de transmisie a puterii grele, Jiangsu Rokang Heavy Industry Technology Co., Ltd. își aplică capacitățile de producție și inginerie pentru a oferi soluții de cuplare în lanț potrivite pentru o gamă largă de condiții de operare industrială.
Cuplaje cu lanț oferă o soluție durabilă și practică pentru transmisia industrială a puterii. Prin structura lor simplă, capacitatea mare de cuplu, toleranța la dezaliniere și ușurința de întreținere, ele rămân o alegere de încredere pentru multe sisteme de antrenare. Cu instalarea și lubrifierea corespunzătoare, cuplajele cu lanț pot oferi performanțe stabile și durată lungă de viață în diverse aplicații industriale.
