Name: Cuplaje cu lanț RSK-KC pentru transmisia puterii Instalare ușoară Cerințe de aliniere inferioară
Rating: 5 (99 reviews)

Cuplaje cu lanț RSK-KC pentru transmisia puterii Instalare ușoară Cerințe de aliniere inferioară

Contactați-ne

Specificație

Structură simplă, cost redus

Instalare ușoară, cerințe de aliniere mai mici

Capacitate portantă puternică

Permite o deplasare axială relativ mare

Întreținere simplă (pentru modele deschise)

Dezasamblare usoara

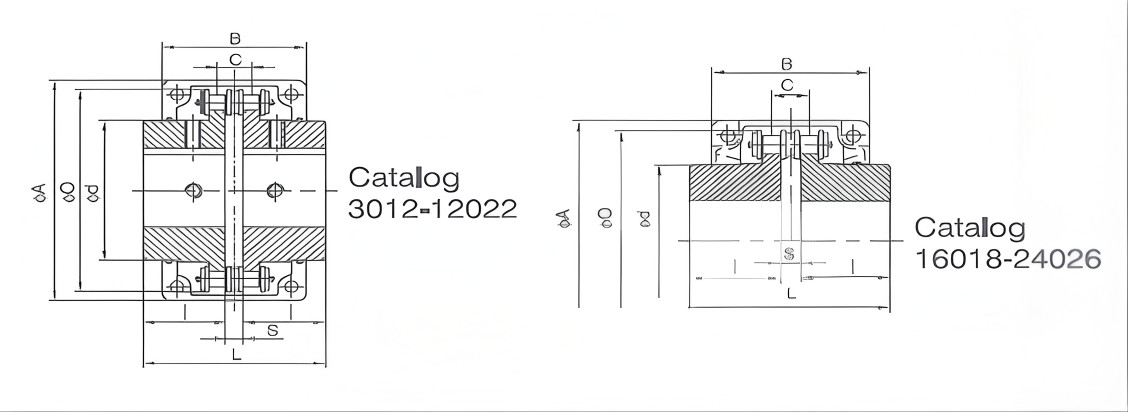

P/N

Aplicabil

Gama de

Arbore

Pilot

Max

unghiular

(Grad)

Bolt

Max

Cuplu (Nm)

Max

Revoluție (rpm)

Moment

De inerție

(kg. cm²)

Solicitat

Suma de

Unsoare (kg)

Greutate G (kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Descriere

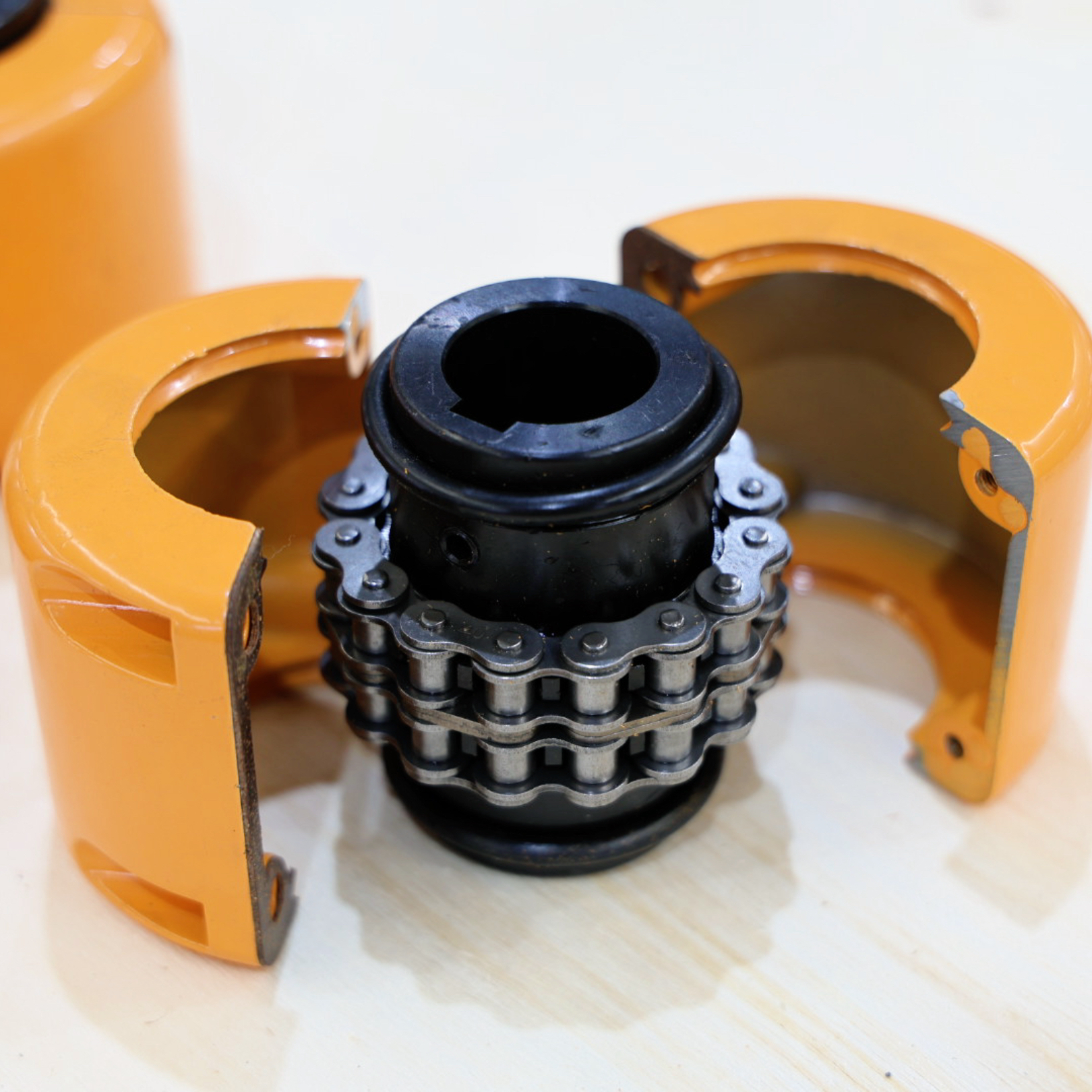

Cupla cu lanț KC, cunoscută pe deplin sub denumirea de „Cupla cu lanț cu role”, este un element mecanic care transmite puterea prin îmbinarea lanțurilor cu role cu două sau mai multe fire cu două semicuple de tip pinioane cu același număr de dinți.

Principiul său de bază se bazează pe „flexibilitatea” lanțului pentru a compensa deplasarea relativă dintre doi arbori, utilizând în același timp îmbinarea dintre dinții pinionului și rolele lanțului pentru a transmite cuplul. Aparține categoriei de cuplaje flexibile fără elemente elastice. Capacitatea sa de compensare provine în primul rând din spațiul liber din balamalele lanțului și flexibilitatea inerentă a lanțului.

Un cuplaj standard KC cu lanț constă în principal din următoarele componente:

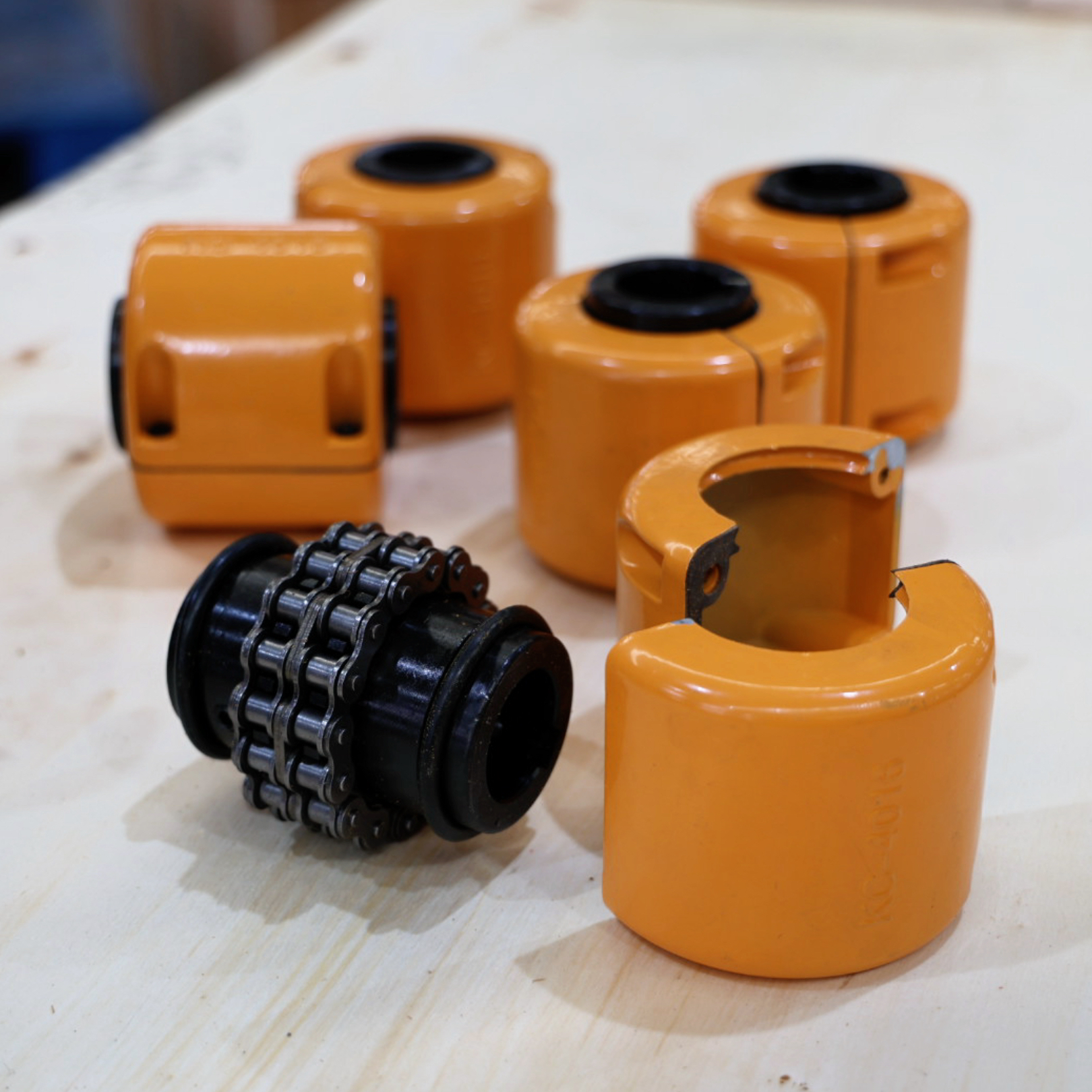

Două semicuplaje de tip pinioane: formă identică cu pinioanele, de obicei realizate din oțel aliat de înaltă calitate și conectate la arborii de antrenare și antrenate prin chei, bucșe conice etc.

Lanț cu role dublu (sau cu mai multe fire): servește ca element flexibil intermediar, înfășurat și îmbinat cu ambele semicuplaje.

Apărătoare (carcasă): De obicei, realizată din două capace metalice despicate (oțel sau aluminiu) fixate cu șuruburi. Funcțiile sale de bază sunt:

Apărare de siguranță: Împiedică lanțul rotativ de mare viteză să zboare și să provoace accidente în caz de rupere.

Rezervor de lubrifiant: Poate fi umplut cu unsoare pentru a asigura lubrifierea continuă și prevenirea ruginii lanțului.

Protecție împotriva prafului și a contaminanților: protejează lanțul de praful extern, umiditatea și resturile.

Caracteristici cheie

Structură simplă, cost redus:

Puține componente, procese de fabricație mature (pinioanele și lanțurile sunt piese standard). Este unul dintre tipurile de cuplare cu cel mai mare raport cost-performanță.

Instalare ușoară, cerințe de aliniere inferioară:

Datorită jocului și flexibilității sale inerente, are o bună adaptabilitate la erorile de instalare axiale, radiale și unghiulare (dezaliniere combinată) între arbori. Instalarea și alinierea sunt mai rapide și mai ușoare în comparație cu cuplajele cu angrenaje sau cu discuri.

Capacitate portantă puternică:

Designul lanțului cu mai multe fire poate transmite un cuplu considerabil, făcându-l potrivit pentru aplicații de antrenare de putere medie și de sarcină medie.

Permite o deplasare axială relativ mare:

Lanțul poate aluneca axial de-a lungul dinților pinionului, permițând compensarea plutirii axiale semnificative cauzate de dilatarea termică sau jocurile lagărelor.

Întreținere simplă (pentru modele deschise):

Cuplajele timpurii cu lanț de tip deschis, fără apărătoare, au permis observarea directă a uzurii și o lubrifiere ușoară. De asemenea, modelele moderne protejate necesită doar deschiderea periodică a carcasei pentru inspecție și gresare.

Dezasamblare usoara:

Nu necesită mișcare axială a utilajului conectat. Simpla îndepărtare a șuruburilor de protecție și a verigii de conectare a lanțului (dacă este utilizat) permite scoaterea lanțului, permițând decuplarea.

Câmpurile de aplicare primare

Cuplajele cu lanț KC sunt potrivite pentru aplicații economice cu viteze medii până la scăzute, sarcini medii, care necesită o anumită compensare a nealinierii și unde precizia ridicată a transmisiei nu este critică

precum:

Mașini agricole: Acționări pentru recolte, tractoare etc.

Echipamente de transport: Acționări pentru transportoare cu bandă, transportoare cu lanț.

Echipamente industriale generale: ventilatoare, pompe, mixere, tamburi.

Utilaje de constructii: instalatii mici de amestecare, echipamente de ridicat.

Unele utilaje industriale ușoare sensibile la costuri.
