Caietul de sarcini

Caracteristici cheie:

Structură simplă, cost redus

Cost și preț scăzut de producție

Nu necesită lubrifiere, întreținere ușoară

Posedă o anumită capacitate de compensare și amortizare

Instalare ușoară

Bușa elastică din cauciuc poate oferi un grad de izolare electrică

Câmpuri de aplicare principale:

Conexiuni între motoare și mașini antrenate în ventilatoare, pompe și alte mașini generale (cele mai frecvente)

Transportoare usoare, mixere, masini agricole

Compresoare mici-medii, grupuri electrogene

Diverse mașini industriale ușoare unde costul este un factor sensibil

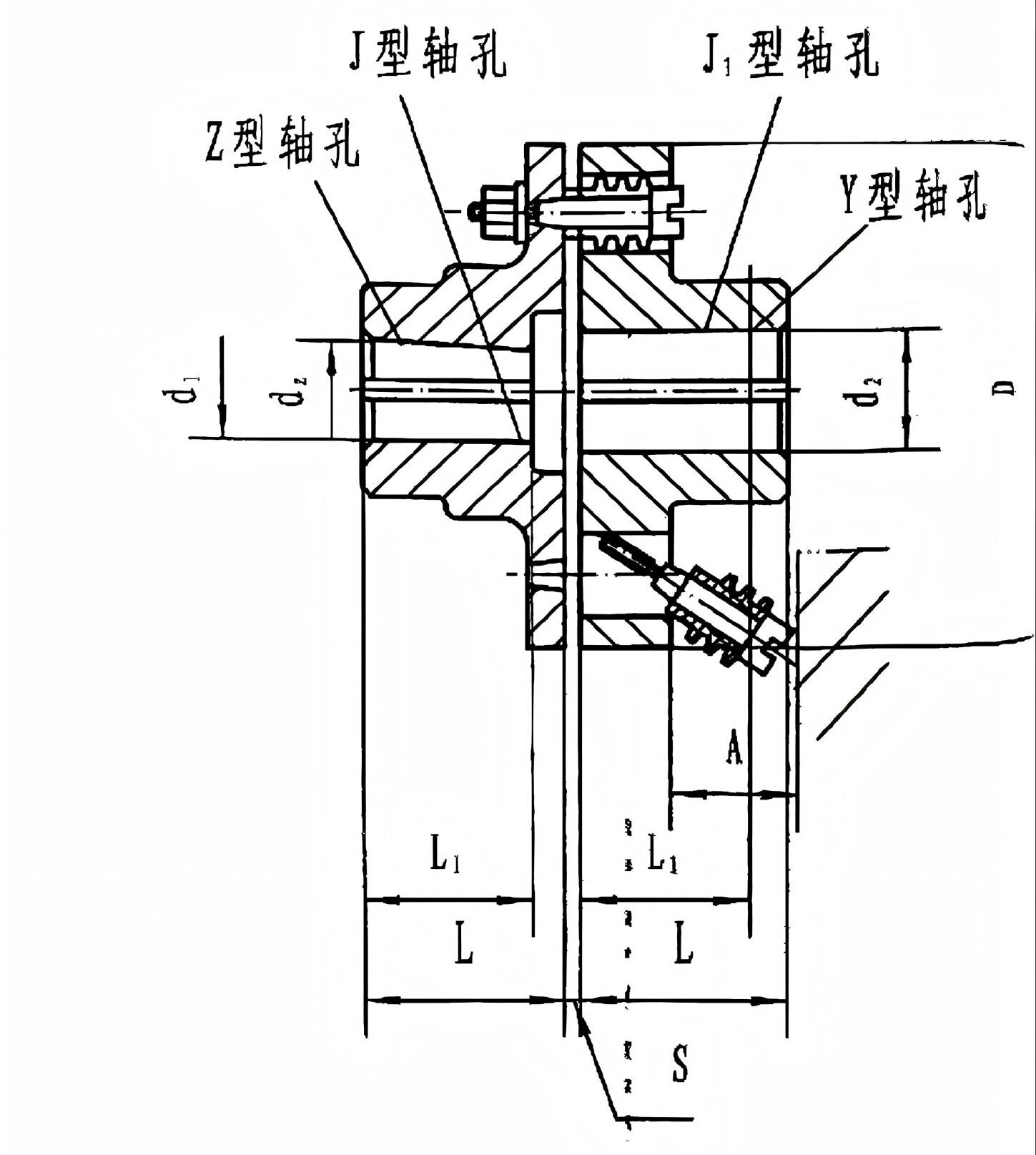

Model	Cuplul nominal (N·m)	Permis viteza de rotatie (rpm)		Diametrul orificiului arborelui (mm) d₁、d₂、dz		Lungimea orificiului arborelui (mm)			D	A	S	Permis compensare suma		greutate (kg)	Moment de Inerție (kg.m ² )
						în formă de Y	J, J, în formă de Z					radial (mm)	Unghiul direcție
		fier de călcat	oțel	fier de călcat	oțel	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45、48、50、55	45、48、50, 55, 56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63、65、70、71、75	63、65、70、71、75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160、170	302	242	302

Descrie

Este un element de cuplare flexibil nemetalic care transmite cuplul prin știfturi și bucșe elastice.

Principiul său de funcționare de bază utilizează deformarea prin compresie a bucșelor elastice din cauciuc (sau poliuretan) pentru a transmite cuplul și le valorifică elasticitatea pentru a compensa dezalinierea, a absorbi vibrațiile și șocurile. Cu structura sa simplă, este unul dintre cele mai utilizate cuplaje în domeniul transmisiei cu putere mică spre medie, viteză medie spre joasă, denumită adesea „cuplaj standard”.

Structura cuplajului de tip LT este foarte simplă, constând în principal din următoarele componente:

Două jumătăți de cuplare: fabricate de obicei din fontă (HT200) sau oțel turnat (ZG270-500), asemănătoare cu flanșe cu un inel de găuri pentru știft în jurul periferiei.

Bucșă elastică (bușcă): componenta de bază. Fabricat de obicei din cauciuc sau poliuretan, este o formă cilindrică cu o flanșă. Este instalat în orificiile de știft ale semicuplajului antrenat. Știftul trece prin orificiul central al bucșei elastice, conectând astfel în mod flexibil cele două semicuple.

Placă de reținere (opțional): Folosită pentru a fixa axial bucșele elastice și pentru a preveni căderea acestora.

Performanta structurala:

Datorită decalajului dintre manșonul elastic și orificiul circular de pe flanșa semicuplajului, precum și deformarea manșonului elastic, cuplajul are un anumit grad de compensare pentru deplasarea relativă și performanța de absorbție a șocurilor.

Caracteristici cheie:

Structură simplă, cost redus

Piese puține, proces de fabricație matur, cost și preț de producție foarte scăzut, oferind o economie remarcabilă.

Nu necesită lubrifiere, întreținere ușoară

Nu conține perechi de frecare cu alunecare relativă, nu necesită adăugare de ulei sau grăsime, calificându-se ca un cuplaj care nu necesită întreținere (necesită doar inspecție periodică).

Posedă o anumită capacitate de compensare și amortizare

Instalare ușoară

Bușa elastică din cauciuc poate oferi un grad de izolare electrică

Câmpuri de aplicare principale:

Tipul LT este un cuplaj clasic „Economic cu uz general”, potrivit pentru aplicații nesolicitante, cu cerințe scăzute pentru precizia transmisiei și performanță dinamică, putere moderată și medii relativ curate, cum ar fi:

Conexiuni între motoare și mașini acționate în ventilatoare, pompe și alte utilaje generale (cele mai frecvente).

Transportoare ușoare, mixere, mașini agricole.

Compresoare mici și medii, grupuri electrogene.

Diverse mașini industriale ușoare în care costul este un factor sensibil.
