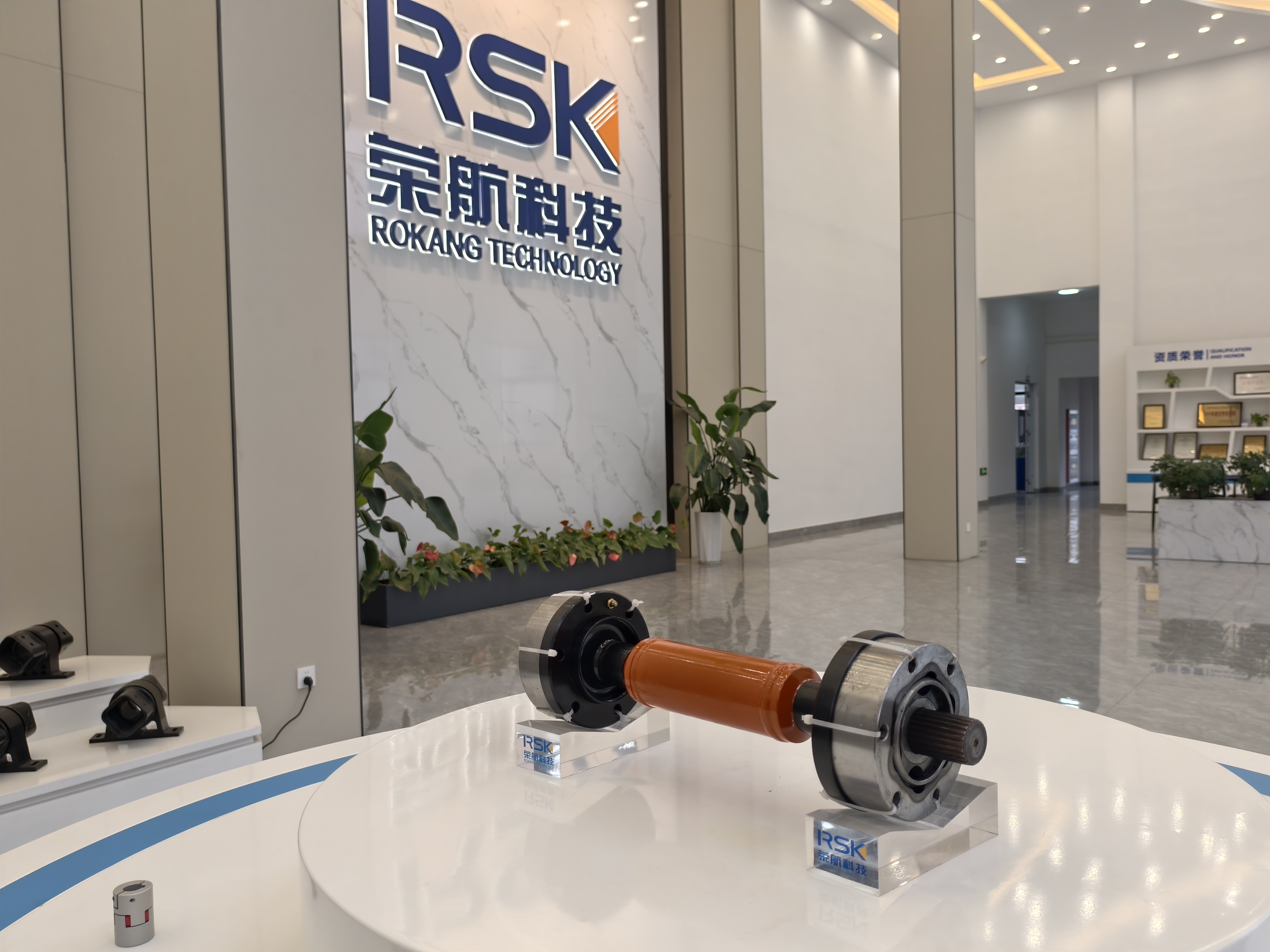

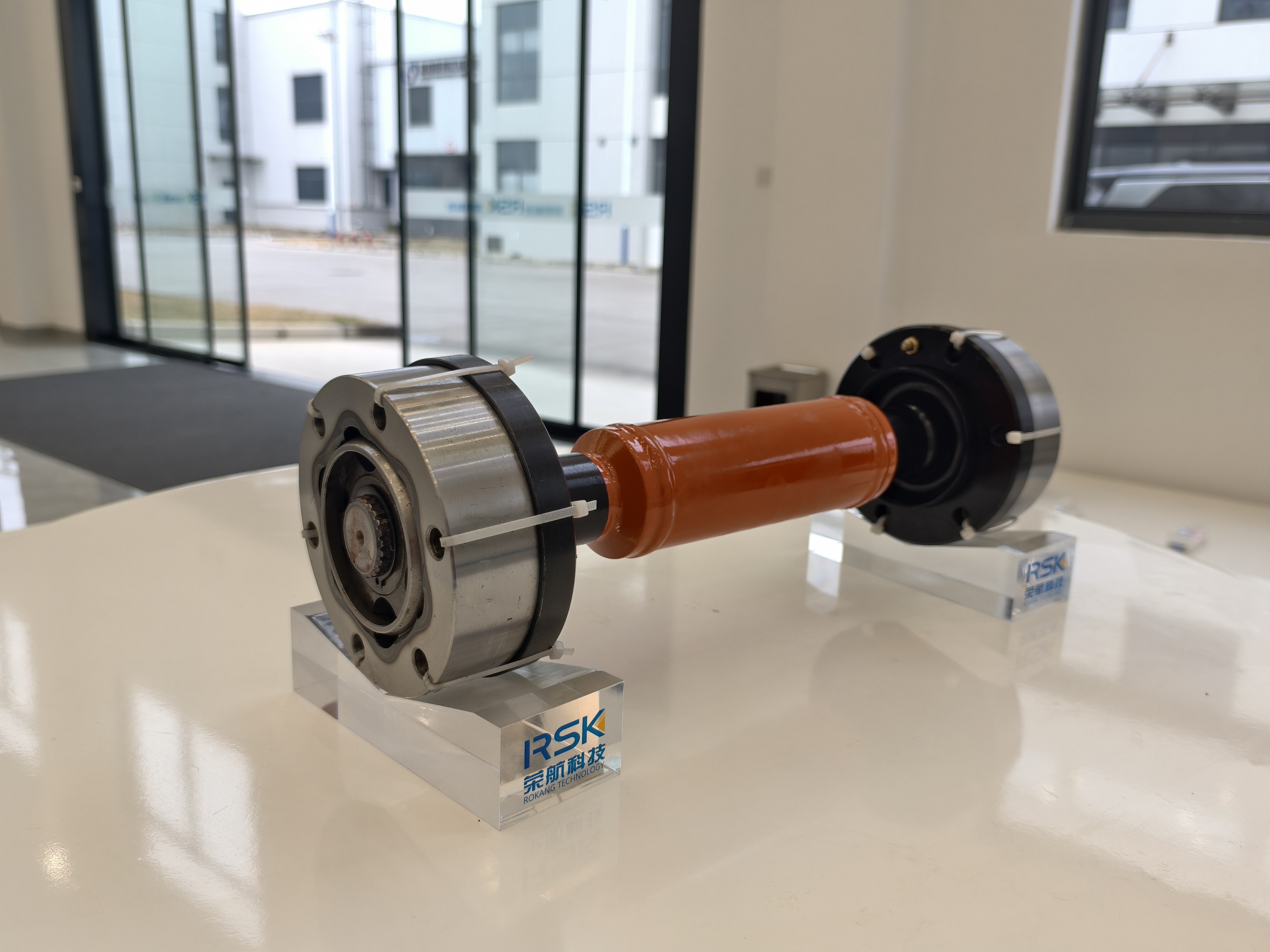

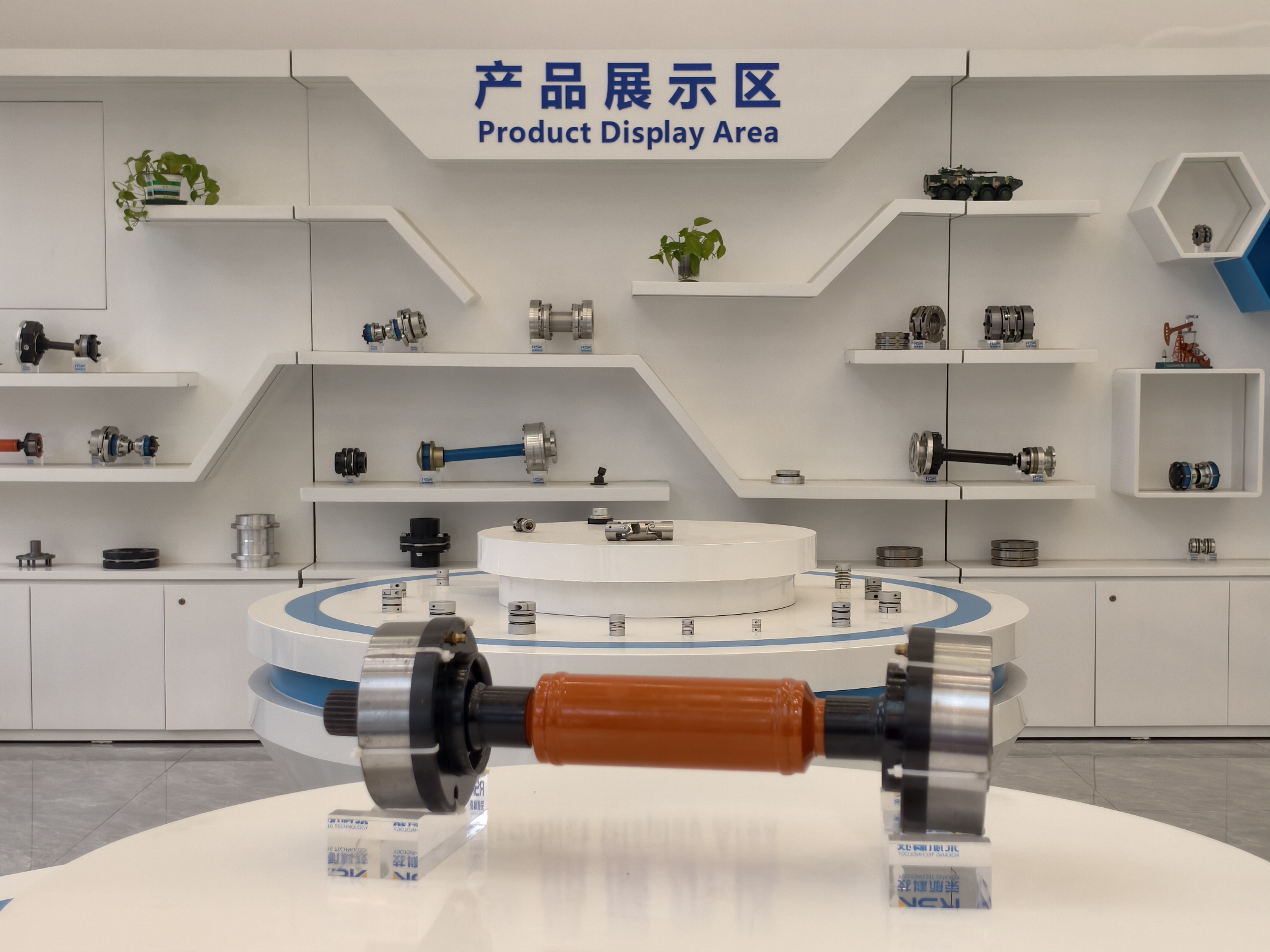

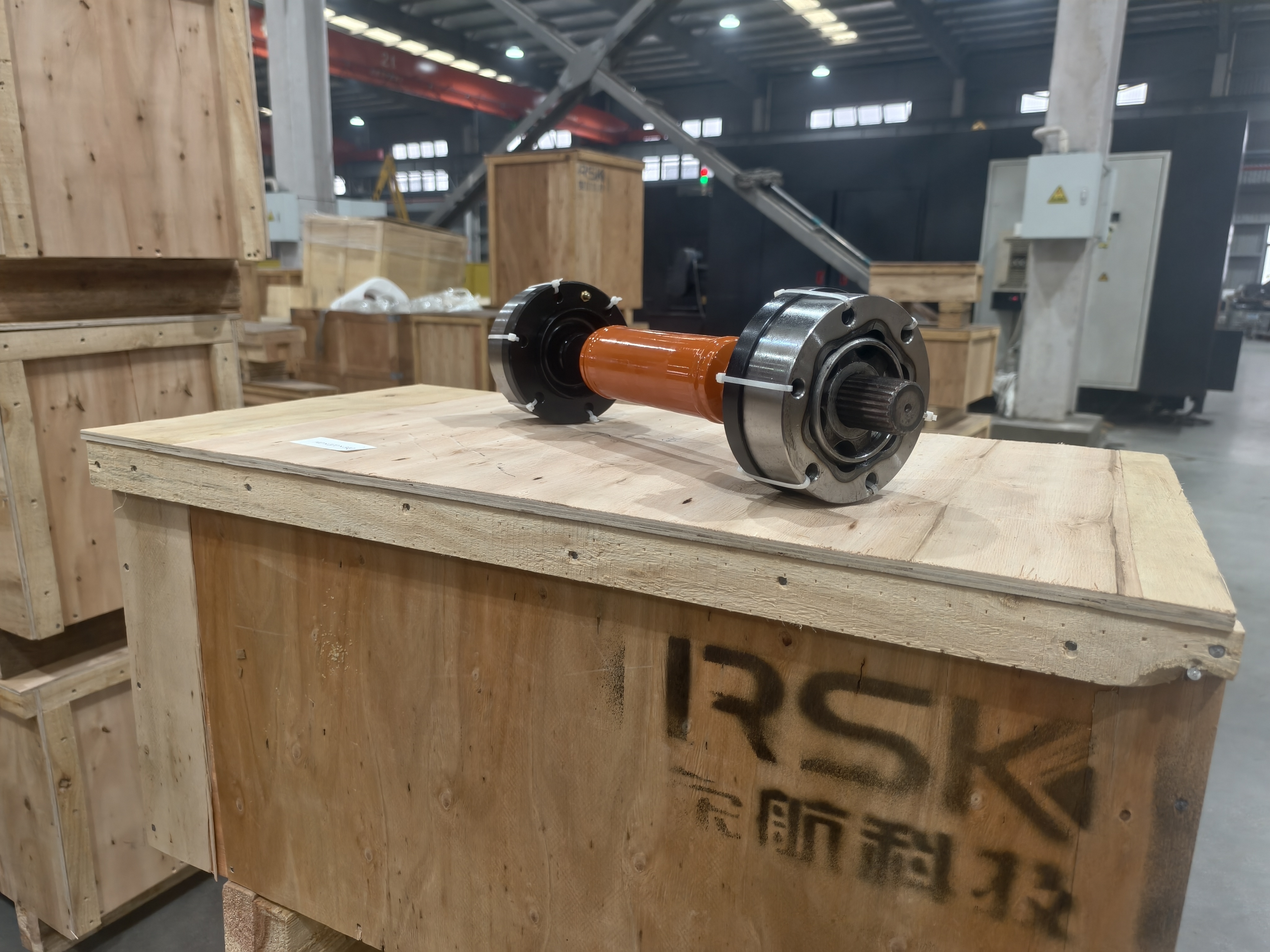

Name: RSK-BJDF Manufacturing industrie de înaltă performanță articulație homocincioasă tip fix
Rating: 5 (99 reviews)

Specificație

Unghi de operare≤18°

Extindere permisă ±12~±35

Specificații fundamentale:

Tip	Diagramaa	Cuplu nominal (N·m)	Cuplul de oboseală (N·m)	Unghiul de operare permis		Expansiunea Δ	Momentul de inerție GD³ J × 10 ^-3 (kg·m²)
				Unghiul de operare permis			L=500	L=1000	La fiecare 100 mai mult din lungime
				În rotație	În repaus		Arbore Solid	Ax tubular	Arbore Solid	Ax tubular
BJ75DF	Figura 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Figura 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Figura 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Figura 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Figura 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Figura 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Figura 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Figura 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Figura 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

Dimensiunile principale:

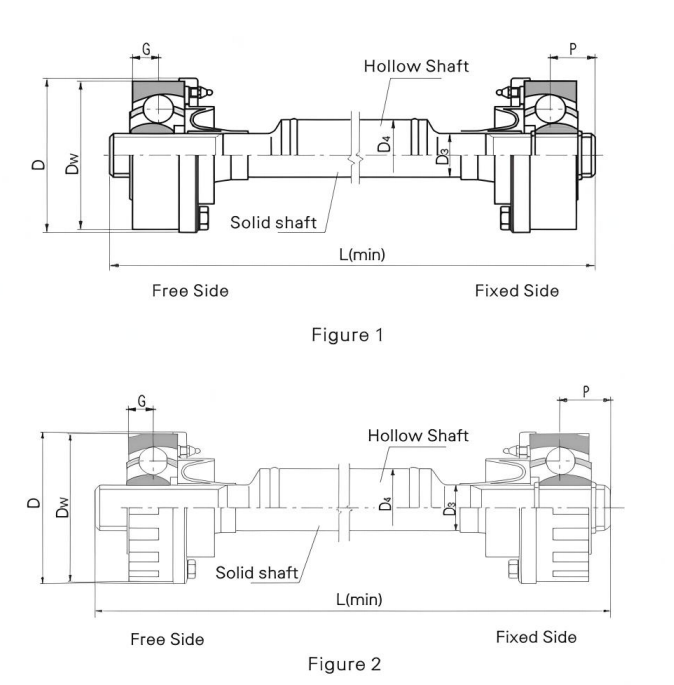

Tip	Diagramaa	Dw	D	G	P	Arbore Solid D3	Ax tubular D4	L(min)
Tip	Diagramaa	Dw	D	G	P	Arbore Solid D3	Ax tubular D4	Arbore Solid	Ax tubular
BJ75DF	Figura 1	80	85	12.2	16	22	50	145	505
BJ95DF	Figura 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Figura 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Figura 1	146	151	24.1	28	46	76	250	705
BJ175DF	Figura 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Figura 2	190	196	30	40	60	102	335	805
BJ225DF	Figura 2	212	218	32.5	48	66	102	375	805
BJ250DF	Figura 2	230	238	37.5	53	76	140	395	805
BJ300DF	Figura 2	266.7	273	42	65	84	140	445	805

Caracteristica și utilizarea

Reglarea distanței de instalare și a dilatației axiale se realizează prin potrivirea cu caneluri glisante în articulația universală.

Este utilizat în principal pentru antrenarea rolei de prindere, rola de etanșare a rolei de curățare, rola de finisare a tensiunii și rola de stoarcere pe echipamentul metalurgic.

Exemplul simbolic: BJ125DF1000

BJ: Tip BJ

125: specificația este 125

DF: Tip DF

1000: lungimea este de 1000

Descriere

RSK CV Joint (articulație cu viteză constantă cu bile) este o componentă de transmisie de înaltă performanță. Oferim articulații CV fiabile și rentabile. Designul său structural este precis și constă în principal dintr-un inel exterior cu bile, un inel interior în formă de stea, o cușcă și o bilă de oțel care transmite forța. Inelul exterior al cuștii cu bile și inelul interior în formă de stea sunt ferm conectate la arborii de antrenare și, respectiv, condus. Centrele bilelor de oțel transmisoare de forță sunt situate în planul care trece prin centrul cuplajului și sunt plasate în calea de rulare compusă din șanțurile sferice exterioare ale inelului exterior sferic și șanțurile sferice exterioare ale inelului interior în formă de stea. Centrele celor două suprafețe sferice coincid cu centrul cuplajului universal, asigurând precizia și stabilitatea operațiunii.

În ceea ce privește principiul de funcționare, pentru a se asigura că centrele tuturor bilelor de oțel sunt întotdeauna pe bisectoarea unghiului dintre cele două axe ale arborelui, bilele de oțel sunt instalate în fereastra cuștii. În acest fel, atunci când unghiul dintre arborii de antrenare și de antrenare ai cuplajului se modifică, punctul de transmisie a forței poate continua să fie pe bisectoarea unghiului, astfel încât viteza dintre arborii de antrenare și de antrenare să rămână sincronizată, realizând o transmisie stabilă și eficientă a puterii.

Acest produs are performanțe excelente în rezistența la uzură. Componentele cheie sunt fabricate din oțel de înaltă rezistență, rezistent la uzură și sunt prelucrate prin procese avansate, cum ar fi forjarea de precizie și extrudarea la rece, pentru a asigura stabilitatea structurii interne de oțel și pentru a îmbunătăți considerabil rezistența la uzură a materialului. În același timp, suprafața este tratată special cu anticoroziune pentru a spori și mai mult capacitatea produsului de a rezista la eroziune în medii dure și pentru a prelungi semnificativ durata de viață a acestuia.

Are o gamă largă de scenarii de aplicare, în special în industria auto, metalurgică, industrie ușoară, mașini grele și alte industrii, unde transmisia arborelui în condiții de unghiuri mari de înclinare și dimensiuni radiale limitate poate oferi garanții de conexiune și transmisie de putere fiabilă pentru diferite tipuri de echipamente mecanice.
