Name: RSK-BJDT Cușcă cu bile fixă, viteză constantă, cuplaj universal sincron, extensie mare pentru metalurgie
Rating: 5 (99 reviews)

Specificație

Unghi de operare≤18°

Tip de expansiune mare

Legătura cu butuc cu flanșă

Specificații fundamentale:

Tip	Diagramaa	Cuplu nominal (N·m)	Cuplul de oboseală (N·m)	Unghiul de operare permis			Expansiunea Δ	Momentul de inerție GD³ J × 10⁻ ³ (kg·m²)
Tip	Diagramaa	Cuplu nominal (N·m)	Cuplul de oboseală (N·m)	În rotație	În repaus		Expansiunea Δ	L=1000	La fiecare 100 mai mult din lungime
BJ75DT	Figura 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Figura 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Figura 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Figura 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Figura 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Figura 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Figura 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Figura 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Figura 2	63112	29106	18°		20°	140	7195	54

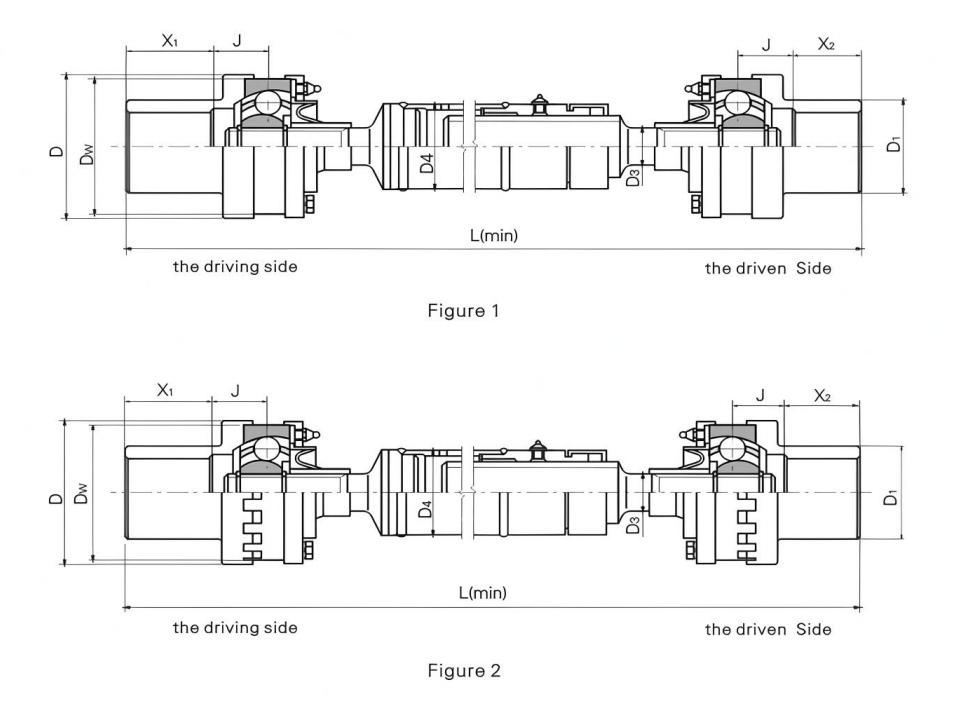

Dimensiunile principale:

Tip	Diagramaa	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Figura 1	80	85	55	22	50	26	640
BJ95DT	Figura 1	95	100	65	27.5	60	32	710
BJ125DT	Figura 1	125	130	90	36.75	76	42	840
BJ150DT	Figura 1	146	151	105	46	76	50	970
BJ175DT	Figura 2	165.1	170	120	52	89	60	1080
BJ200DT	Figura 2	190	196	140	60	102	65	1120
BJ225DT	Figura 2	212	218	160	66	102	70	1140
BJ250DT	Figura 2	230	238	180	76	140	80	1160

Observatii :X ₁ ,X ₂ sunt lungimile capetelor arborelui decise de clienți.

Caracteristica și utilizarea

Reglarea distanței de instalare și expansiunea axială sunt realizate prin potrivirea canelului de alunecare în articulația universală. Expansiunea poate fi ajustată în funcție de cerințele speciale. Este utilizată în principal pentru antrenarea rolului de prindere, rola de etanșare a rolului de curățat, rola de tensionare de finisare și rola de stoarcere pe echipamentul metalurgic.

Exemplul simbolic: BJ125DT1000

BJ: Tip BJ

125: specificația este 125

Tip D:D

T: Expansiunea canelurii arborelui intermediar

1000:Lungimea este de 1000

Descriere

Cușca cu bile fixă, cuplaj universal sincron cu viteză constantă, extensie mare este o componentă de transmisie care combină designul inovator și performanța excelentă. Structura sa rafinată este compusă dintr-un manșon stea (canal de rulare interioară), o carcasă de bile (canal de rulare exterioară), o bilă de oțel, o clemă, un capac de praf și o cușcă. Pe peretele interior al carcasei cilindrice și pe exteriorul manșonului stea, designul unic cu caneluri drepte cilindrice, cu bilele de oțel plasate precis în acesta, combinat cu poziționarea stabilă a bilelor de oțel lângă cușcă și cele șase căi de rulare a bilelor de oțel de transmisie bine lubrifiate pe scaunele de bile interioare și exterioare, asigură o transmisie stabilă și eficientă.

În timpul lucrului, puterea pornește de la arborele de transmisie și ajunge la capătul de ieșire fără probleme prin conducerea bilelor de oțel și a carcasei sferice. Indiferent de modul în care se modifică unghiul dintre arbori în condiții complexe de lucru, cuplajul poate asigura sincronizarea vitezei arborelui de intrare și a arborelui de ieșire cu structura sa ingenioasă pentru a obține o transmisie lină și precisă a puterii.

În ceea ce privește performanța, are toate avantajele. Eficiența ridicată a transmisiei este punctul său important. Pierderea de putere se modifică aproape liniar în intervalul de înclinare a arborelui. În condiții normale de lucru, eficiența transmisiei poate ajunge la 0,98. Cu o capacitate excelentă de compensare unghiulară, unghiul dintre cei doi arbori poate fi modificat în mod flexibil de la 0° la 45° și poate face față diferitelor medii de instalare și operare. În același timp, are și performanțe telescopice bune, care pot absorbi eficient vibrațiile și impactul în timpul funcționării echipamentului și pot reduce pierderile sistemului. În plus, canalul de rotație al cuplajului este prelucrat cu mare precizie, iar fiecare componentă este un corp rotativ uniform. După experimente stricte de echilibrare dinamică, este garantată o precizie ridicată de echilibrare dinamică, iar funcționarea este stabilă și fiabilă.

În domeniul auto, este utilizat pentru semiaxele vehiculelor cu tracțiune față și arborii de antrenare a vehiculelor cu tracțiune pe patru roți pentru a asigura puterea de ieșire lină; în mașinile industriale, cum ar fi mașini-unelte, mașini grele etc., oferă un suport solid pentru funcționarea stabilă a echipamentelor. Cu structura sa compactă, instalarea ușoară, etanșarea bună și durata de viață lungă, cuplarea universală sincronă a arborelui de antrenare cu bile fixă retractabilă a devenit o alegere ideală pentru transmisia puterii în multe industrii.
