Caietul de sarcini

Tip	Nominal Cuplu (N·m)	Oboseala Cuplu (N·m)	Permis Funcționează Unghi a	The. Extindere △	momentul de inerție
					Arbore Solid		Ax tubular
					L(min)	La fiecare 100 în plus din lungime	L(min)	La fiecare 100 în plus din lungime
BHJ100E	7850	1840	12°	±15	5.8	0.2
BHJ120E	11000	4000	12°	±20	14.3	0.4
BHJ150E	17400	6300	12°	±20	44.9	1.4	49.4	1.9
BHJ180E	37500	13700	10°	±20	109.6	2.4	120.6	3.8
BHJ225E	58000	21000	10°	±20 -40	297.7	5.1	319.2	6.9
BHJ250E	80000	31000	10°	±30 -40	463.3	7.7	599.2	24.1
BHJ285E	132000	48000	10°	±30 -40	1019.2	18.2	1105.0	24.1
BHJ315E	150000	66500	8°	±30 -45	1427.7	22.0	1501.5	24.1
BHJ350E	225000	90000	8°	±30 -50	3049.8	39.0	3191.6	41.5
BHJ390E	312500	125000	8°	±40 -60	5252.7	64.4	5609.1	78.4
BHJ440E	450000	180000	8°	±40 -60	9610.2	111.4	10126.0	120.3
BHJ490E	625000	250000	8°	±40 -60	16711.6	197.5	18379.2	271.3
BHJ550E	887500	355000	8°	±50 -70	29866.3	325.9	30637.1	287.8
BHJ620E	1250000	500000	8°	±50 -70	54975.3	545.0	57143.0	561.9

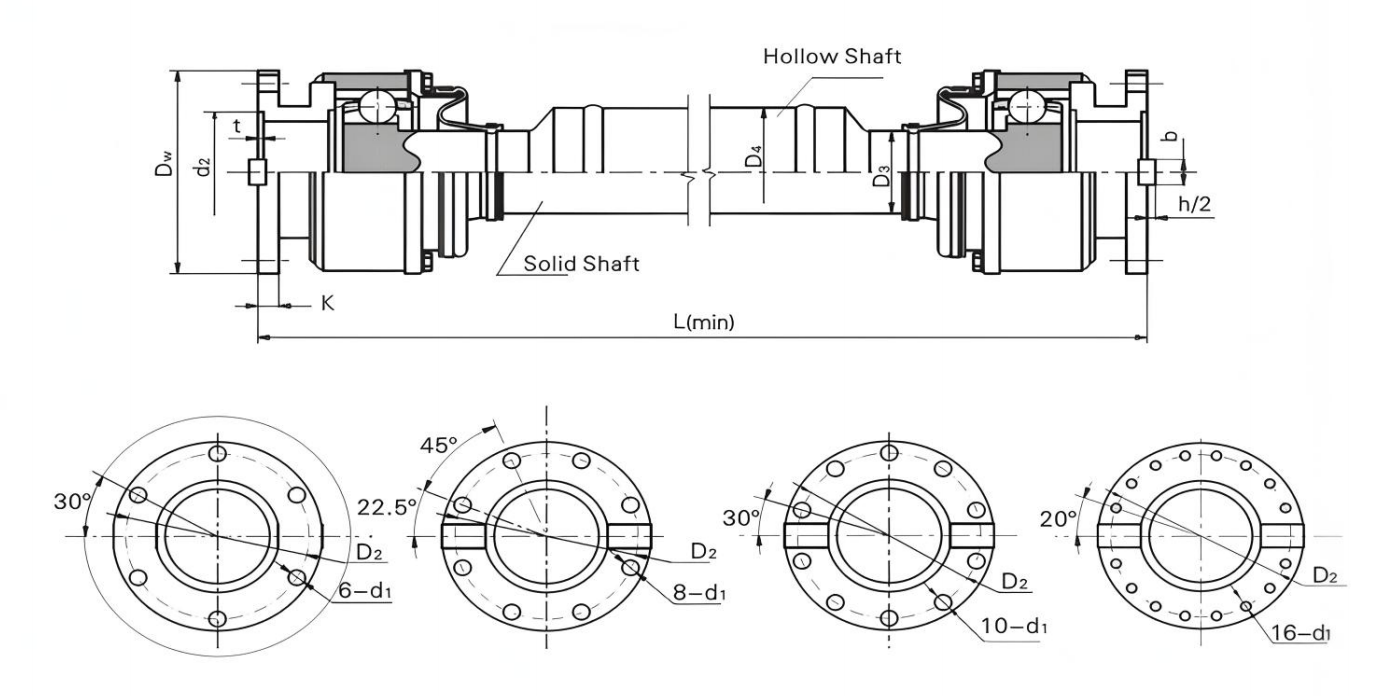

Dimensiunile principale

Tip	Dw	d₂	t	K	b	h/2	Solid Arbore D₃	Gol Arbore D₄	D₂	n-d₁	L(min)
Tip	Dw	d₂	t	K	b	h/2	Solid Arbore D₃	Gol Arbore D₄	D₂	n-d₁	Solid Arbore	Gol Arbore
BHJ100E	100	57 ^0.074	2.5	7			40		84	6-9	260
BHJ120E	120	75 ^0.074	2.5	8			47		102	8-11	300
BHJ150E	150	90 ^0.087	3	10			65	80	130	8-13	350	500
BHJ180E	180	105 ^0.087	5	17			75	90	155	8-17	400	550
BHJ225E	225	135 ^0.10	5	20	32	9	90	102	196	8-17	500	680
BHJ250E	250	150 ^0.10	6	25	40	12.5	100	140	218	8-19	550	740
BHJ285E	285	170 ^0.10	7	27	40	15	124	140	245	8-21	600	810
BHJ315E	315	185 ^0.115	8	32	40	15	130	140	280	10-23	650	900
BHJ350E	350	210 ^0.115	8	35	50	16	150	160	310	10-23	700	1000
BHJ390E	390	235 ^0.115	8	40	70	18	170	190	345	10-25	750	1070
BHJ440E	440	255 ^0.13	10	42	80	20	195	210	390	16-28	800	1170
BHJ490E	490	275 ^0.13	12	47	90	22.5	225	260	435	16-31	900	1270
BHJ550E	550	320 ^0.14	12	50	100	22.5	255	260	492	16-31	1000	1400
BHJ620E	620	380 ^0.14	12	55	100	25	290	310	555	16-38	1200	1550

Caracteristica și utilizarea

Profilul axial al căii cu bile de oțel este drept. Reglarea distanței de instalare și a axialului

extinderea se realizează prin linie dreaptă.

Dimensiunile de legătură sunt aceleași cu cele ale cuplajului SWC.
Această îmbinare este utilizată în principal pentru conducerea utilajelor petroliere și a utilajelor metalurgice.

Exemplul simbolic: BHJ120E1000

BHJ: Tip BHJ

120: specificația este 120

E: E tip

1000: lungimea este de 1000

Descrie

Imbinarea universală cu viteză constantă cu canelura dreaptă cu butuc cu flanșă este o componentă excelentă de transmisie care combină inovația și caracterul practic. Designul său structural compact economisește spațiu în mod eficient și este potrivit în special pentru echipamentele cu cerințe stricte privind spațiul de instalare. Poate realiza eficient transmisia de putere într-un spațiu limitat.

Funcția de extensie este un punct culminant al acestui cuplaj. În timpul funcționării echipamentului, în fața deplasării axiale cauzate de modificările condițiilor de lucru, acesta poate face față cu ușurință printr-un mecanism telescopic inteligent pentru a asigura stabilitatea și continuitatea transmisiei și pentru a evita defecțiunile echipamentelor cauzate de solicitarea axială.

Aspectul unic în stil lanternă nu numai că îi conferă un grad ridicat de recunoaștere, dar are și efecte practice. Acest design nu numai că îmbunătățește rezistența structurală, dar optimizează și performanța de disipare a căldurii, asigură fiabilitatea cuplajului în condiții de funcționare pe termen lung la sarcină mare și prelungește durata de viață a acestuia.

Ca o articulație cu viteză constantă de tip cu canelură dreaptă cu butuc de flanșă, poate asigura cu exactitate sincronizarea vitezei între arborii master și slave, cu o precizie de transmisie extrem de mare, reducând eficient vibrațiile și zgomotul în timpul funcționării echipamentului. Este potrivit pentru mașini de precizie, linii de producție automate și alte domenii cu cerințe extrem de ridicate de precizie a transmisiei. Fie în industria de producție auto, aerospațială sau de producție de instrumente de precizie, cuplajul universal sincron telescopic de tip lanternă cu design compact poate oferi o garanție solidă pentru funcționarea stabilă și producția eficientă a echipamentelor cu performanța sa excelentă.
