Name: RSK-BJCF Rokang R&D cușcă cu bile articulație universală CV pentru echipamente industriale
Rating: 5 (99 reviews)

Specificație

Unghi de operare≤18

Extindere permisă ±10~±20

Legătura cu butuc cu flanșă

Specificații fundamentale:

Tip	Cuplu nominal (N·m)	Cuplul de oboseală (N·m)	Unghiul de operare permis		Expansiunea Δ	Momentul de inerție GD³ J × 10⁻⁵ (kg·m²)
			Unghiul de operare permis			L=500	L=1000	La fiecare 100 mai mult din lungime
			În rotație	În repaus		Arbore Solid	Ax tubular	Arbore Solid	Ax tubular
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

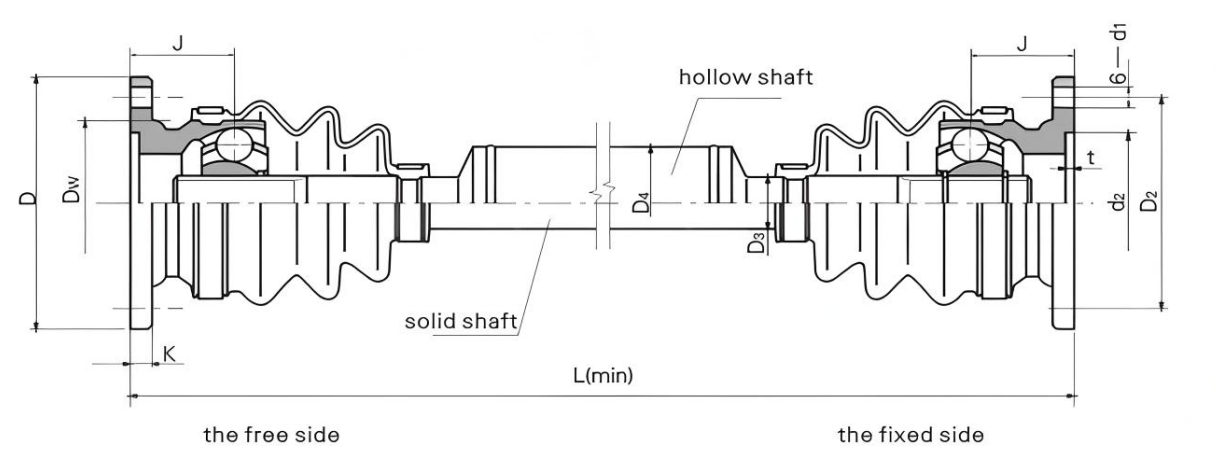

Dimensiunile principale:

Tip	Dw	D	Dz	K	t	d1	dz	J	Arbore Solid D3	Ax tubular D4	L(min)
Tip	Dw	D	Dz	K	t	d1	dz	J	Arbore Solid D3	Ax tubular D4	Arbore Solid	Ax tubular
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0,10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0,10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0,115	140	84	140	715	1000

Caracteristica și utilizarea

Reglarea distanței de instalare și expansiunea axială se realizează prin fixarea canelului de alunecare în articulația universală. Unghiul de operare admis este mai mare decât cel al tipului BJ-DF.

Este utilizat în principal la antrenarea rolei de deviere, a rolei de stoarcere, a rezervorului de spălare pe echipamentele de producție metalurgică.

Exemplul simbolic: BJ125CF1000

BJ: Tip BJ

125: specificația este 125

CF: tip CF

1000: lungimea este de 1000

Descriere

Această articulație universală CV cu cușcă cu bile Rokang R&D este un produs inovator în domeniul transmisiei industriale, conceput pentru condiții complexe de lucru.

Structura sa unică de etanșare este unul dintre cele mai importante performanțe. Folosește materiale de etanșare de înaltă calitate, cum ar fi un manșon comprimat rezistent la praf, compus dintr-o pânză de acoperire compozită, o chilă spirală elastică și un inel de fixare la capăt, care este bine fixat pe exteriorul arborelui telescopic. Pânza de acoperire compozită este cilindrică, chila spirală elastică îi întărește structura, iar inelul de fixare la capăt asigură o instalare stabilă. Acest design poate izola eficient particulele străine, praful și vaporii de apă, poate preveni corodarea sau zgârierea arborelui telescopic în timpul mișcării de contracție și poate îmbunătăți considerabil durata de viață a cuplajului, reduce zgomotul anormal și îmbunătățește netezimea funcționării chiar și în medii dure cu o mulțime de particule de nisip și praf.

În ceea ce privește performanța telescopică, atinge o funcție telescopică eficientă și stabilă prin proiectarea structurii mecanice științifice. Arborele cu manșon al cuplajului și arborele telescopic sunt potrivite cu precizie, iar arborele telescopic poate aluneca lin în arborele manșonului, satisfacând nevoile de modificare a distanței dintre axe în diferite scenarii de lucru și adaptându-se la posibilele schimbări de poziție în timpul funcționării echipamentului.

Cuplajul are, de asemenea, performanțe excelente de sincronizare, ceea ce poate asigura sincronizarea vitezei între arborii master și slave, iar transmisia de putere este stabilă și fiabilă. În industria auto, aerospațială, inginerie de construcții, producție și alte industrii, fie că este vorba de conexiunea dintre motor și transmisie, fie de transmisia de putere a mașinilor grele, poate juca un rol cheie și poate oferi o garanție puternică pentru funcționarea eficientă a echipamentului.
