Caietul de sarcini

Unghi de operare≤8~10°

Extindere permisă ±10~±20

Legătura cu butuc cu flanșă.

Blocare automată

Specificații fundamentale

Tip	Nominal Cuplu (N·m)	Oboseala Cuplu (N·m)	Permis Funcționează Unghiul a	The Extindere Δ	momentul de inerție
					L=500		La fiecare 100 în plus din lungime
					Arbore Solid	Ax tubular	Arbore Solid	Ax tubular
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

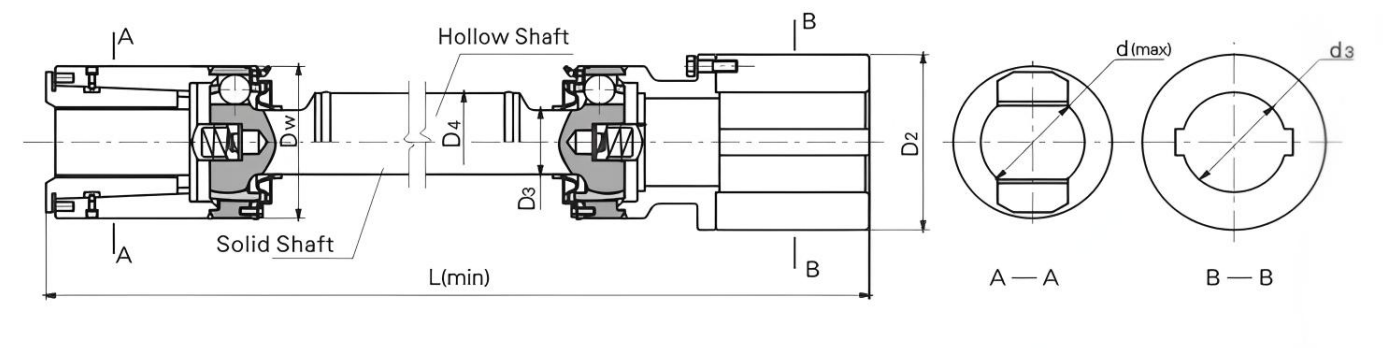

Dimensiunile principale

Tip	Dw	d(max)	d₃	D₃	D₄	L(min)
Tip	Dw	d(max)	d₃	D₃	D₄	Arbore Solid	Ax tubular
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

Caracteristica și utilizarea

Profilul axial al căii cu bile de oțel este drept. Reglarea distantei de instalare si dilatarea axiala se realizeaza prin calea dreapta.

O tehnică de blocare automată special dezvoltată este aplicată pe legarea portbagajului arborelui.
Acest produs este utilizat în principal pentru echipamentele de laminare pentru finisarea benzilor și benzilor neferoase.

Exemplul simbolic: BHJ220D1000

BHJ: Tipul BHJ

220: specificația este 220

D: Tipul D

1000: lungimea este de 1000

Descrie

Articulația CV-cușcă cu bile lungă este o componentă de transmisie de înaltă performanță, concepută pentru condiții complexe de lucru. Este compus în principal dintr-o structură principală de tip lanternă, un arbore transversal de înaltă precizie, o pereche de caneluri telescopice și rulmenți de înaltă calitate. Acest design unic de tip lanternă nu numai că face ca cuplajul să fie foarte recunoscut în aspect, dar îi sporește foarte mult stabilitatea structurală.

Când se lucrează, rotația arborelui de antrenare este transmisă arborelui antrenat prin arborele transversal, ceea ce poate asigura o transmisie lină a puterii chiar dacă există o anumită abatere a unghiului între cei doi arbori. Perechea sa telescopică cu caneluri poate ajusta în mod flexibil lungimea cuplajului în funcție de cerințele de funcționare ale echipamentului și poate face față în mod eficient deplasării echipamentului cauzate de dilatarea și contracția termică sau modificările poziției de instalare.

Cuplajul are avantaje semnificative. În ceea ce privește durata de viață, sunt selectate materiale de oțel aliat de înaltă calitate, iar după un proces special de tratament termic, fiecare componentă are o rezistență excelentă la uzură și rezistență la oboseală, ceea ce prelungește foarte mult durata de viață și reduce timpul de întreținere al echipamentului. În ceea ce privește sincronizarea, procesul de fabricație precis asigură că viteza dintre arborii de antrenare și arborele condus este foarte sincronizată, precizia transmisiei este mare și poate îndeplini echipamentele cu cerințe stricte de sincronizare. În plus, are o capacitate puternică de compensare unghiulară, se poate adapta la unghiuri mai mari ale arborelui și este ușor de instalat și de depanat. În același timp, are performanțe telescopice bune, iar procesul telescopic este neted și neted, ceea ce reduce efectiv impactul și vibrațiile în timpul funcționării echipamentului și asigură funcționarea stabilă a echipamentului.
