RSK-BJB Cușcă cu bile de transmisie de înaltă eficiență CV Cuplaje universale utilizate în principal în capatul roții camionului minier

BJ-B Caracteristică:

Unghi de operare≤42,5°

Legătura prin arborele spline

Specificații fundamentale

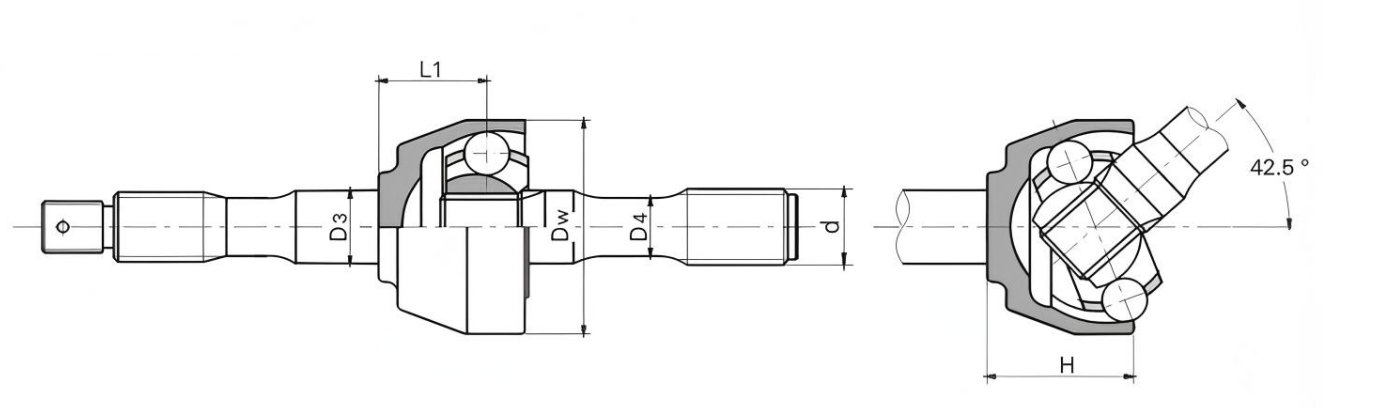

Dimensiunile principale

Observații: dimensiunile „∞” sunt pentru referință

Caracteristica și utilizarea

• Structură compactă; asamblare și dezasamblare ușoară; unghiul de operare admis poate ajunge la 42,5°.
• Este utilizat în principal pentru transmisia podului de direcție condus al vehiculelor.

Exemplul simbolic: BJ125B1000

BJ: BJ Tip

125: specificația este 125

B: tip B

1000: lungimea este de 1000

Cuplajele universale CV cu coș cu bile de transmisie de înaltă eficiență sunt o componentă de transmisie de precizie concepută pentru condiții complexe de lucru. Performanța sa excelentă și calitatea fiabilă joacă un rol cheie în multe domenii. ​

Cuplajul este compus în principal dintr-un inel exterior cu bile, un inel interior în formă de stea, o cușcă și o bilă de oțel care transmite forța. Inelul exterior al cuștii cu bile și inelul interior în formă de stea sunt strâns legate de arborele principal și, respectiv, slave. Centrele bilelor de oțel care transmit forța sunt toate situate în planul care trece prin centrul cuplajului și sunt plasate în calea de rulare compusă din canelurile sferice exterioare ale inelului exterior sferic și canelurile sferice exterioare ale inelului interior în formă de stea. Centrele celor două suprafețe sferice coincid cu centrul cuplajului universal. Pentru a vă asigura că centrele tuturor bilelor de oțel sunt pe bisectoarea unghiului dintre axele celor doi arbori, bilele de oțel sunt instalate inteligent în fereastra cuștii. Un astfel de design ingenios asigură că atunci când unghiul dintre arborii master și slave ai cuplajului se schimbă, punctul de transmisie a forței poate fi întotdeauna localizat cu precizie pe bisectoarea unghiului, asigurând astfel sincronizarea perfectă a vitezei dintre arborii master și slave. ​

Această cuplare are multe avantaje semnificative. În ceea ce privește performanța transmisiei, poate obține o transmisie sincronă de înaltă precizie, poate reduce eficient pierderile de energie în timpul transmiterii puterii, iar eficiența transmisiei poate fi de până la 98% sau mai mult. În același timp, performanțele sale excelente de amortizare și de reducere a vibrațiilor pot reduce considerabil zgomotul generat în timpul funcționării echipamentului, creând o atmosferă relativ liniștită pentru mediul de lucru. În ceea ce privește capacitatea portantă, în condițiile aceluiași diametru de rotație și unghi de înclinare, în comparație cu cuplajele tradiționale, poate crește capacitatea portantă de 0,5 până la 1 ori și poate face față cu ușurință condițiilor de sarcină grea. Mai mult, structura sa compactă și amprenta redusă îl fac foarte potrivit pentru scenarii de lucru cu restricții stricte asupra dimensiunilor radiale. În plus, cuplajul are o performanță de etanșare excelentă și adoptă o tehnologie avansată de etanșare pentru a evita eficient scurgerile de grăsime, prelungind semnificativ ciclul de întreținere și durata de viață a echipamentului. ​

Cuplajele universale sincrone de tip cușcă cu bile fixă cu transmisie de înaltă eficiență sunt utilizate pe scară largă în multe domenii, cum ar fi producția de automobile, inginerie mecanică, industria metalurgică, aerospațială, etc. În sistemul de transmisie al automobilelor, asigură o transmisie lină a puterii și îmbunătățește performanța de manevrare și stabilitatea de conducere a vehiculului; în echipamentele de inginerie mecanică, oferă o garanție de încredere pentru funcționarea eficientă a diferitelor tipuri de utilaje; în echipamentele pe scară largă din industria metalurgică, poate rezista la un cuplu uriaș și la condiții complexe de lucru, ajutând la progresul lin al producției; în domeniul aerospațial, precizia sa ridicată și fiabilitatea ridicată îndeplinesc cerințele tehnice stricte.
