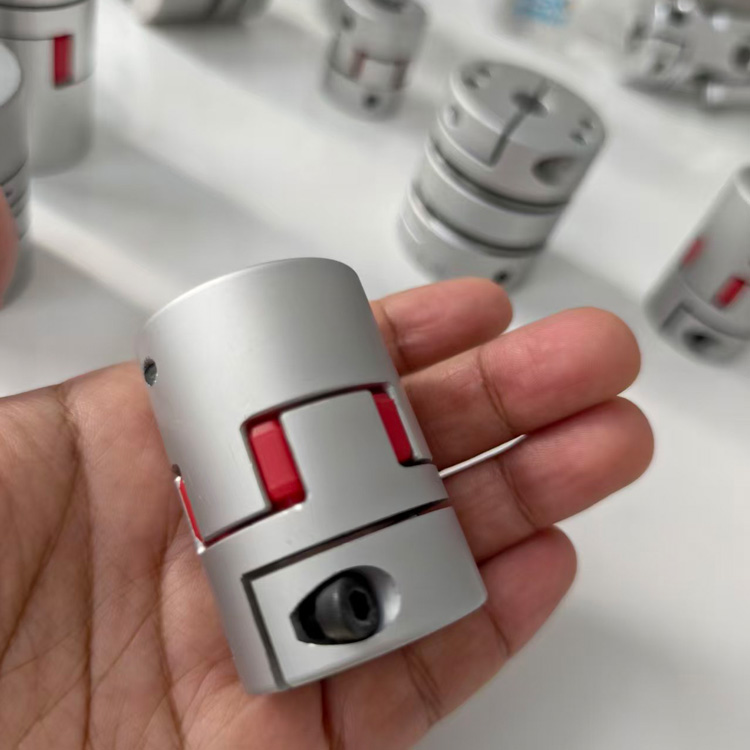

RSK-CPFC OEM de înaltă rezistență din aliaj de aluminiu falcă/păianjen cuplaje flexibile arbore tip clemă pentru transmisie cu motor

Contactați-ne

Caietul de sarcini

> Corpul principal este realizat din aliaj de aluminiu de înaltă rezistență

> Joc zero, potrivit pentru rotație înainte și înapoi

>Coloidul este fabricat din poliuretan, care are o bună rezistență la uzură

> Rezistență la ulei și izolație electrică, corpul elastic mijlociu poate absorbi vibrațiile

>Compensați abaterile radiale, unghiulare și axiale

> Design detașabil pentru o instalare ușoară

>Metoda de strângere a șurubului de strângere

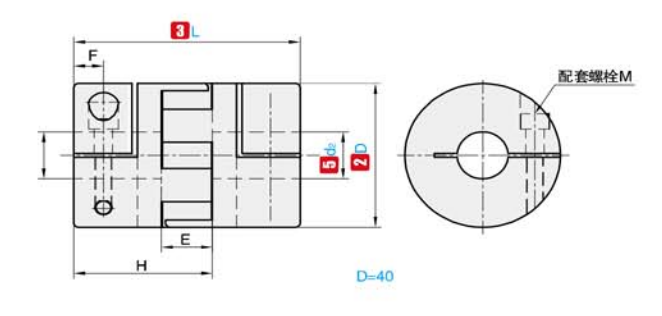

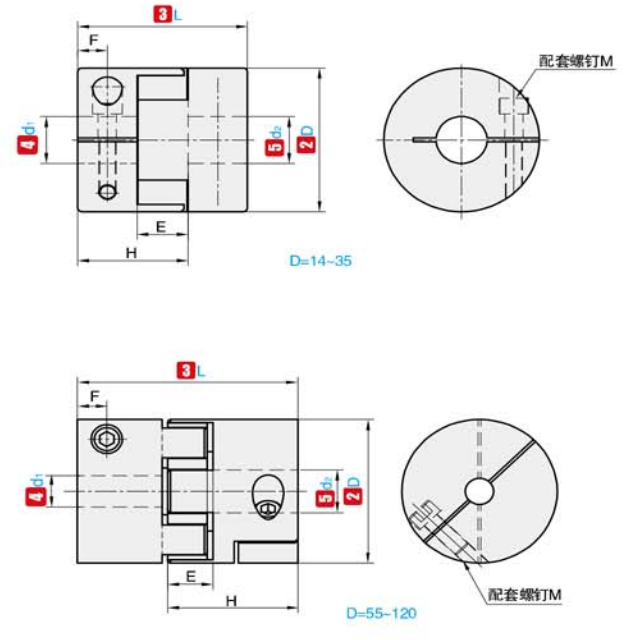

①NU.	②D	③L	④d₁⑤d₂ (domeniu opțional)	E	F	H	M	Cuplul șurubului de fixare (N·m)
RSK-CPFC	14	22	3 4 5 6 6,35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9.525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NU.	②D	③L	Cuplul nominal	Excentricitate permisă	Abaterea unghiului admisă	Deviația axială admisă	Viteza de rotație admisă	Rigiditate inversă statică	Moment de inerție	Greutate
①NU.	②D	③L	（N·m）	（mm）	(°）	(mm)	（rpm）	（N·m/rad）	（kg·m²）	(g)
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

Descrie

Cuplajul flexibil RSK Jaw/Spider este un produs de transmisie care combină tehnologia inovatoare și măiestria excelentă. Corpul său principal este fabricat din aliaj de aluminiu de înaltă calitate și este strunjit cu precizie, frezat și broșat, apoi tratat termic ca întreg, asigurând echilibrul perfect între rezistență ridicată și greutate redusă.

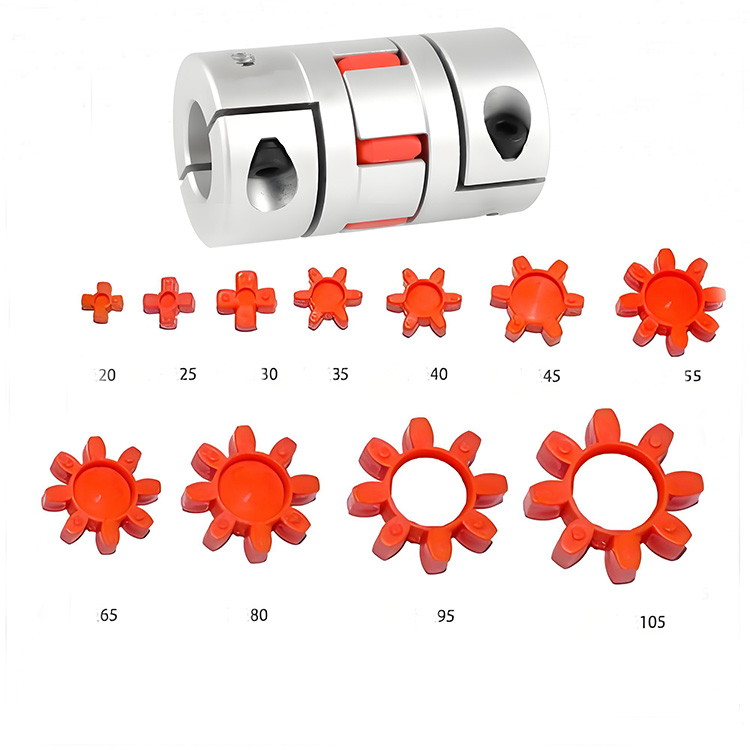

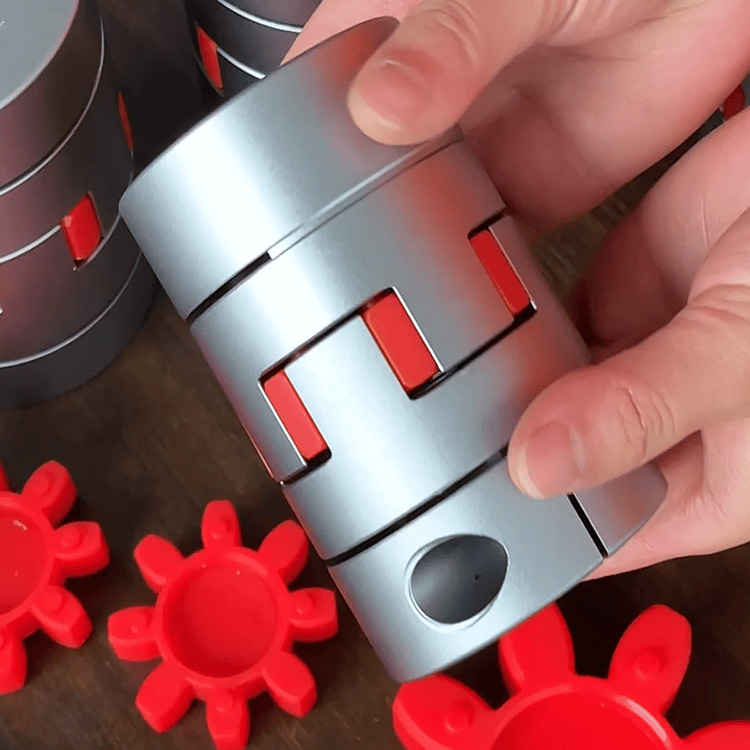

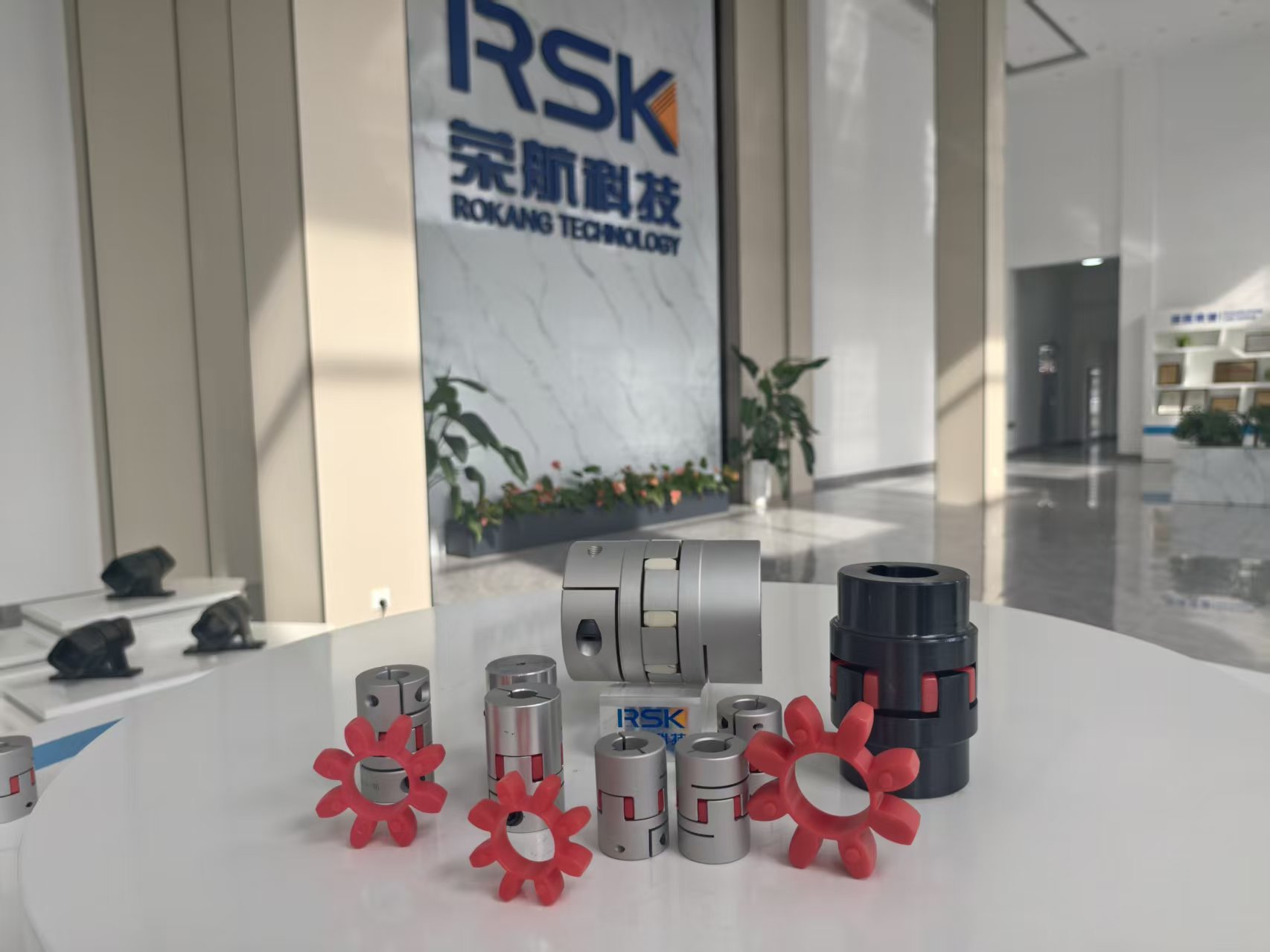

Structura de bază a acestui cuplaj este de a încorpora cu precizie inelul elastic în formă de floare de prun între ghearele celor două jumătăți de cuplare. În timpul funcționării, puterea este transmisă eficient prin extrudarea strânsă a ghearelor și a inelului elastic. În același timp, capacitatea excelentă de deformare flexibilă a inelului flexibil este utilizată pentru a compensa cu ușurință decalajul relativ dintre cei doi arbori, obținând efecte excelente de amortizare și tamponare a vibrațiilor și reducând eficient vibrațiile și zgomotul în timpul funcționării echipamentului.

Cuplajul flexibil Jaw/Spider este proiectat în mod unic, iar petalele suportă doar presiune pentru a evita momentele de încovoiere, ceea ce îmbunătățește considerabil capacitatea portantă și fiabilitatea. Are capabilități excelente de compensare axială, radială și unghiulară și se poate adapta la diverse condiții complexe de lucru. În același timp, cuplajul are performanțe bune de izolare electrică și nu necesită lubrifiere, ceea ce reduce foarte mult sarcina de lucru de întreținere și poate funcționa stabil pentru o lungă perioadă de timp. În plus, are o structură compactă, dimensiuni radiale mici și moment de inerție redus, făcându-l deosebit de potrivit pentru viteză medie și mare, pornire și oprire frecventă, rotație alternativă înainte și inversă și sisteme de arbore de transmisie cu cerințe stricte de fiabilitate. Fie că este vorba de mașini-unelte CNC, servomotoare sau domenii de mașini de precizie, cum ar fi textile și ambalaje, poate demonstra performanțe excelente și poate oferi o garanție solidă pentru funcționarea eficientă și stabilă a echipamentului dumneavoastră.
