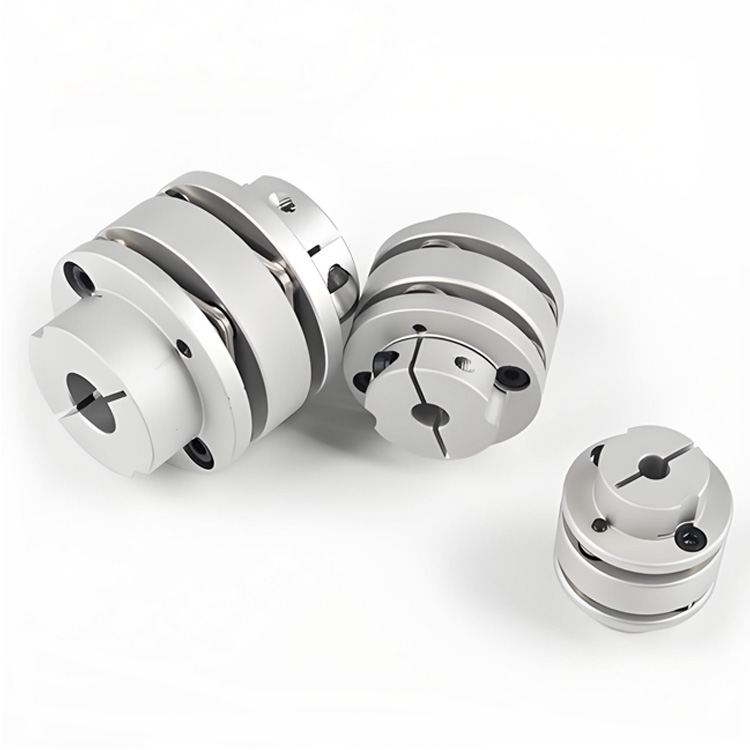

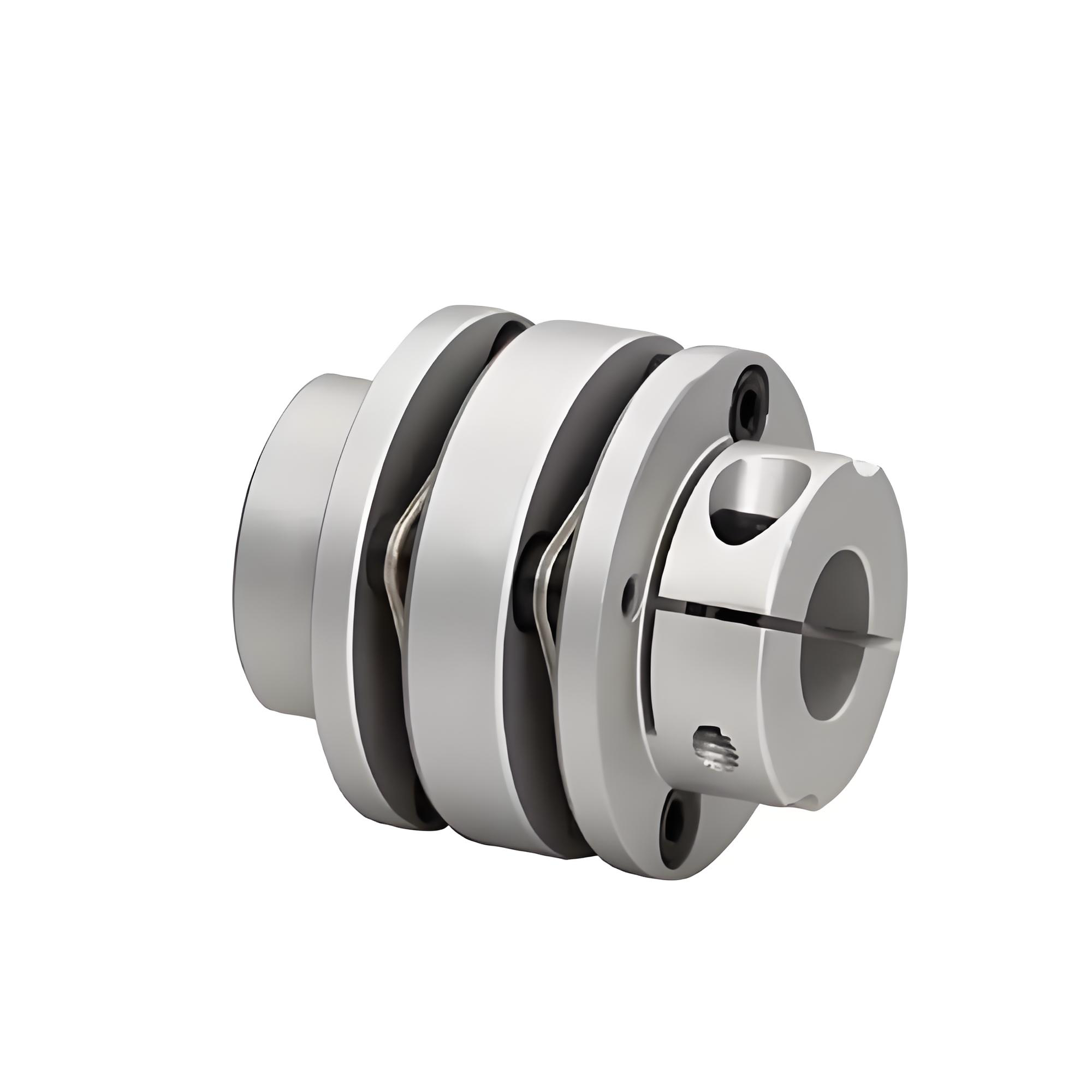

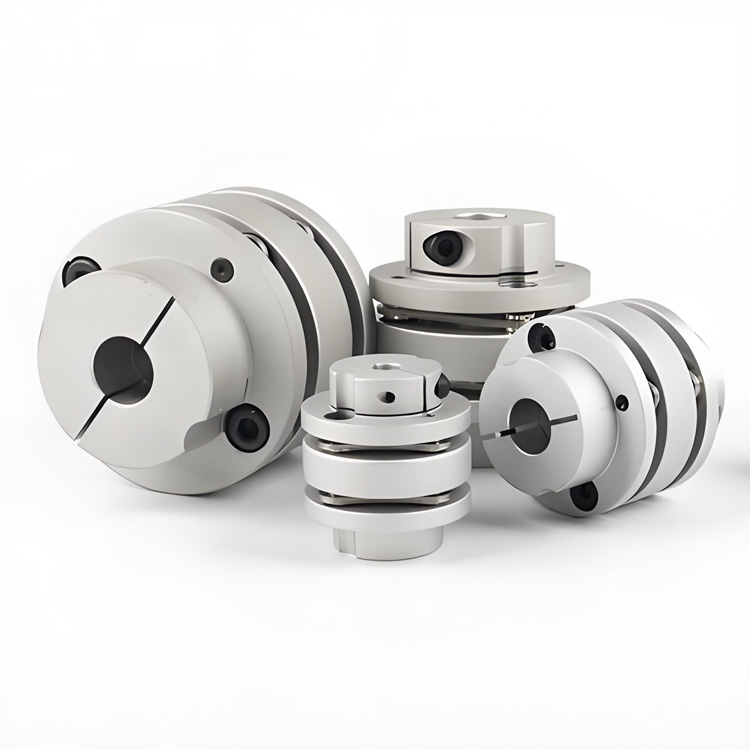

RSK-CPLT aliaj flexibil de aluminiu de înaltă performanță cu diafragmă dublă tip clemă de cuplare cu arbore în trepte utilizat pentru mașini electrice

RSK-CPLT aliaj flexibil de aluminiu de înaltă performanță cu diafragmă dublă tip clemă de cuplare cu arbore în trepte utilizat pentru mașini electrice

Contactați-ne
  • Specificație
  • Descriere
Specificație

> Manșon arbore din aliaj de aluminiu de înaltă rezistență

>Diafragma este realizată din oțel inoxidabil 304

> Rigiditate mare a cuplului, poate controla cu precizie rotația arborelui, poate efectua un control de înaltă precizie

> Proiectat pentru servomotoare și motoare pas cu pas

>Conexiunea arborelui fără spații și a manșonului arborelui este potrivită pentru rotație înainte și inversă

>Inerție redusă, potrivită pentru funcționarea la viteză mare

>Metoda de strângere a șurubului de strângere

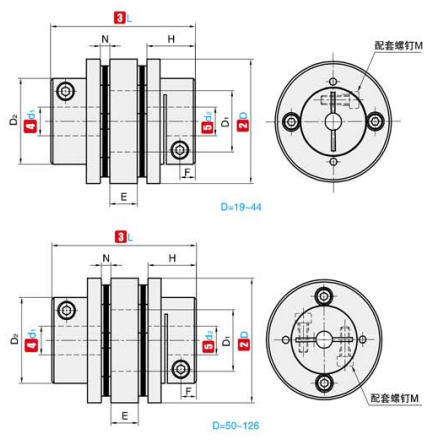

①NU. ②D ③L ④d₁  ⑤d₂ Interval opțional D₂ E N D1 H M Cuplul de strângere a șurubului
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NU. ②D ③L Cuplul nominal
(N ·m) 		Excentricitate admisibilă
(mm) 		Deviație admisă
(°) 		Deviația axială admisă
(mm) 		Viteza admisa
(rpm) 		Rigiditate inversă statică
(N ·m/rad) 		Moment de inerție
(kg ·m²) 		Greutate
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
