Angro RSK-CPST Cuplaj cu o singură diafragmă în trepte din aliaj de aluminiu pentru servomașini

Acasă / Produse / Servocuplaje / Cuplaje cu diafragmă / RSK-CPST Cuplaj cu o singură diafragmă în trepte din aliaj de aluminiu pentru servomașini

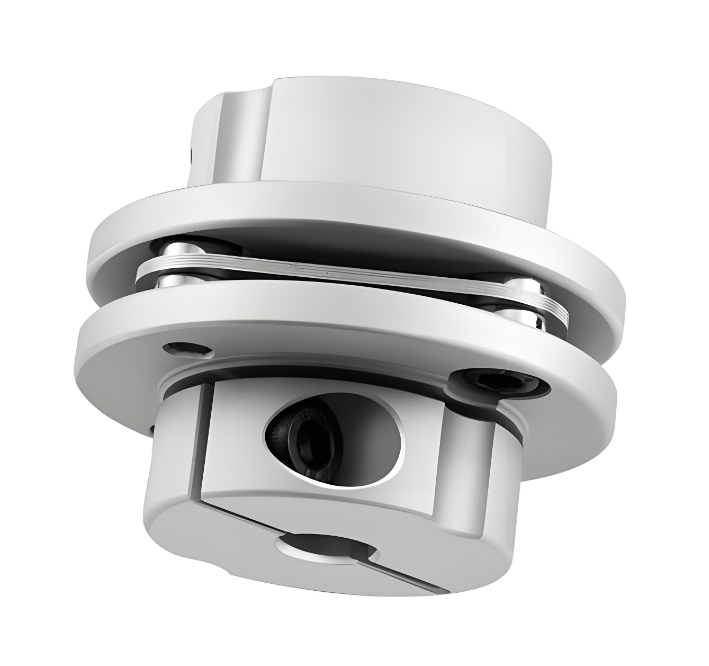

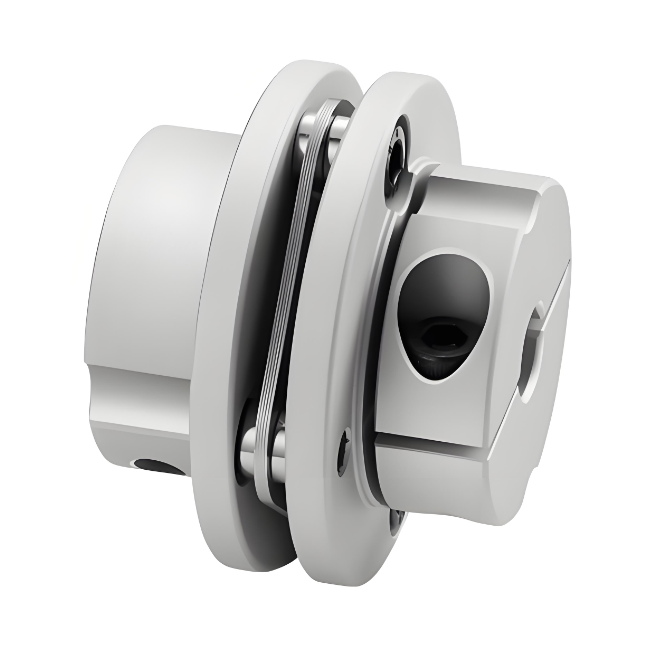

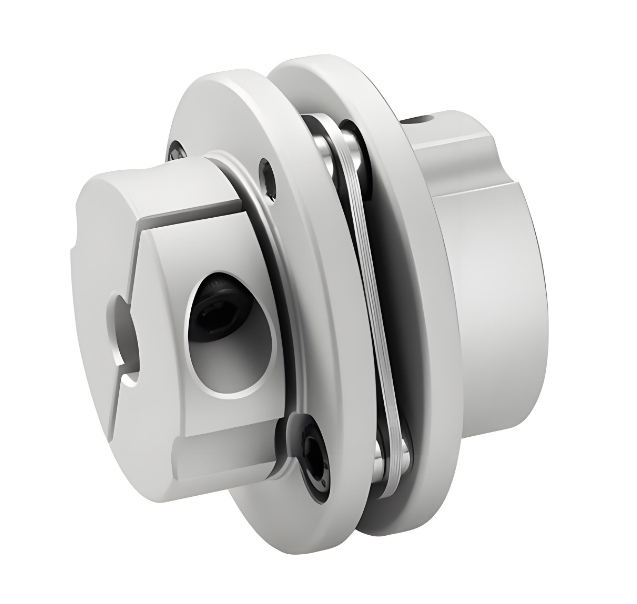

RSK-CPST Cuplaj cu o singură diafragmă în trepte din aliaj de aluminiu pentru servomașini

RSK-CPST Cuplaj cu o singură diafragmă în trepte din aliaj de aluminiu pentru servomașini

Contactați-ne
  • Specificație
  • Descriere
Specificație

> Manșon arbore din aliaj de aluminiu de înaltă rezistență

>Diafragma este realizată din oțel inoxidabil 304

> Rigiditate mare a cuplului, poate controla cu precizie rotația arborelui, poate efectua un control de înaltă precizie

> Proiectat pentru servomotoare și motoare pas cu pas

>Conexiunea arborelui fără spații și a manșonului arborelui este potrivită pentru rotație înainte și inversă

>Inerție redusă, potrivită pentru funcționarea la viteză mare

>Metoda de strângere a șurubului de strângere

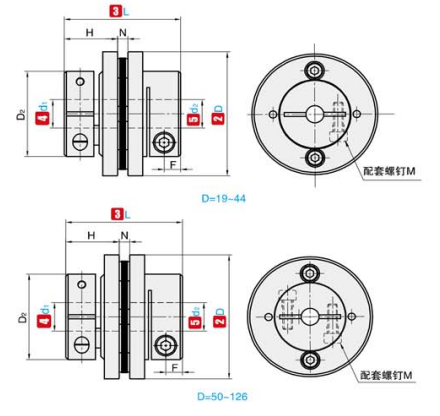

①NU. ②D ③L ④d₁  ⑤d₂ Interval opțional D₂ N F H M Cuplul de strângere a șurubului
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NU. ②D ③L Cuplul nominal
(N ·m) 		Excentricitate admisibilă
(mm) 		Deviație admisă
(°) 		Deviația axială admisă
(mm) 		Viteza admisa
(rpm) 		Rigiditate inversă statică
(N ·m/rad) 		Moment de inerție
(kg ·m²) 		Greutate
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5×10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1×10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3×10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
