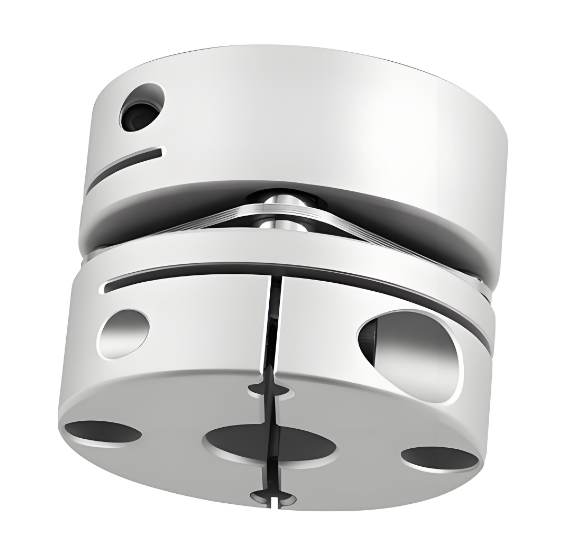

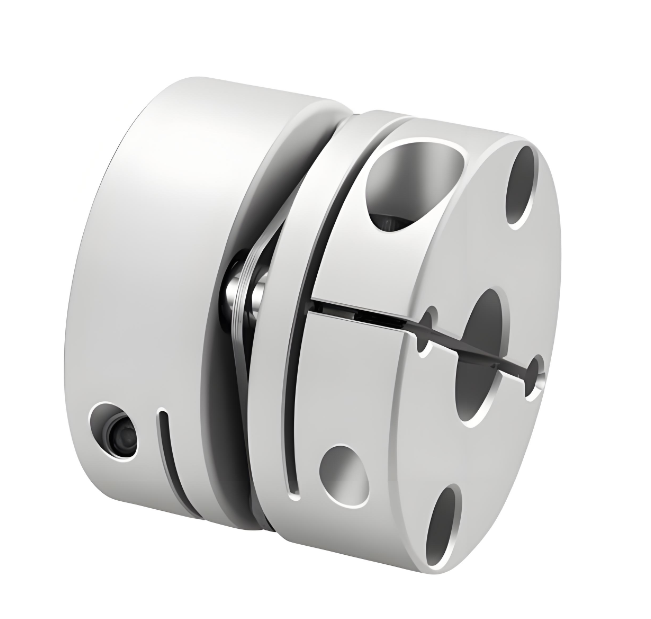

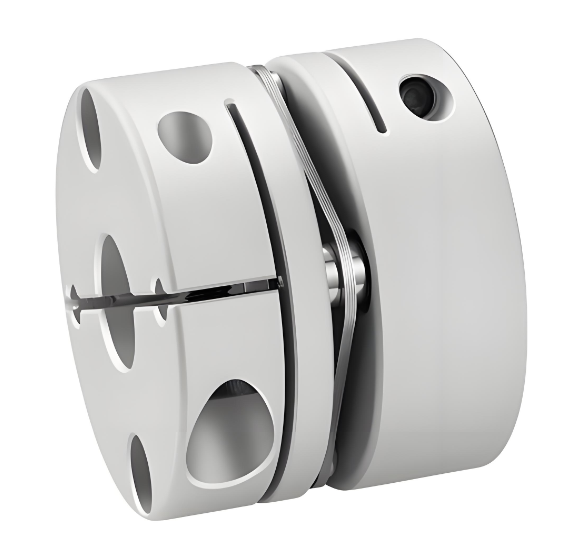

RSK-CPS Tip de prindere cu cuplare cu diafragmă unică din aliaj de aluminiu de înaltă rezistență din oțel inoxidabil

RSK-CPS Tip de prindere cu cuplare cu diafragmă unică din aliaj de aluminiu de înaltă rezistență din oțel inoxidabil

Contactați-ne
  • Specificație
  • Descriere
Specificație



> Manșonul arborelui este fabricat din aliaj de aluminiu de înaltă rezistență

> Diafragma este realizată din oțel inoxidabil 304

> Rigiditate mare a cuplului, poate controla cu precizie rotația arborelui, poate efectua control de înaltă precizie

> Proiectat special pentru servo, motor pas cu pas

> Inerție redusă, potrivită pentru funcționarea la viteză mare

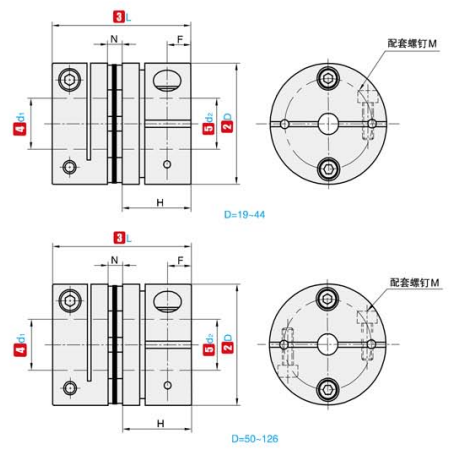

①NU. ②D ③L ④d₁ ⑤d₂ Gamă opțională N F H M Cuplul șurubului de strângere (N ·m)
RSK-CPS


19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
26 26 3 4 5 6 6,35 7 8 9 9.525 10 11 12 14 2.6 3.9 11.65 M3 1.2
32 28 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 3.5 3.85 12.25 M3 1.2
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 16 3.5 4.5 14.25 M4 2.5
39 34.5 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 4.5 5 14.9 M4 2.5
44 34.5 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 24 4.5 5 14.9 M4 2.5
56 45 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 5.5 6.4 19.75 M5 5
68 53 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 6.3 7.7 23.35 M6 8
82 68 17 18 19 20 22 24 25 28 30 32 35 38 40 42 8.0 9.7 30 M8 20

①NU. ②D ③L Cuplul nominal
(N ·m) 		Excentricitate admisibilă
(mm) 		Deviație admisă
(°) 		Deviația axială admisă
(mm) 		Viteza admisa
(rpm) 		Rigiditate inversă statică
(N ·m/rad) 		Moment de inerție Greutate
(g)
RSK-CPS 19 20 1 0.1 1 ±0,09 10000 1400 6,7×10⁻⁷ 11
26 26 1.5 0.1 1 ±0,14 10000 3700 2,2×10⁻⁶ 28
32 28 2 0.1 1 ±0,18 10000 5700 7,1×10⁻⁶ 46
34 32 3 0.1 1 ±0,18 10000 8100 8,0×10⁻⁶ 55
39 34.5 6 0.1 1 ±0,23 10000 18000 2,2×10⁻⁵ 81
44 34.5 9 0.1 1 ±0,27 10000 20000 2,8×10⁻⁵ 99
56 45 25 0.1 1 ±0,36 10000 50000 1,2×10⁻⁴ 217
68 53 60 0.1 1 ±0,4 9000 70000 1,5×10⁻⁴ 348
82 68 80 0.1 1 ±0,5 8000 140000 1,8×10⁻⁴ 689
