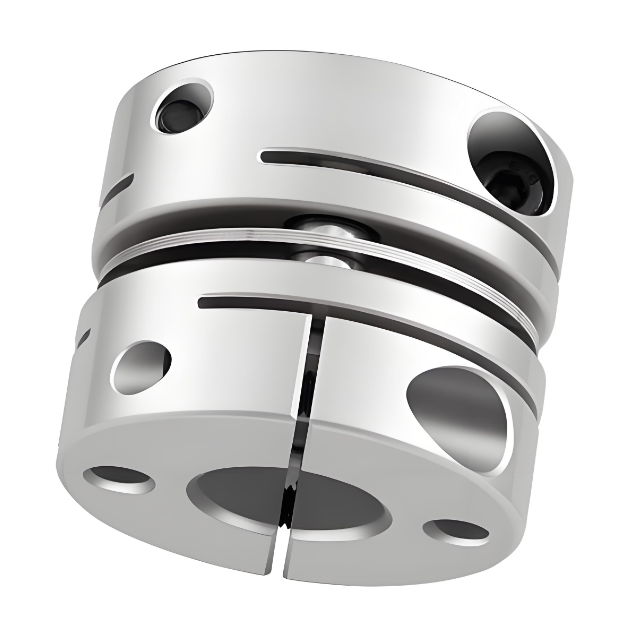

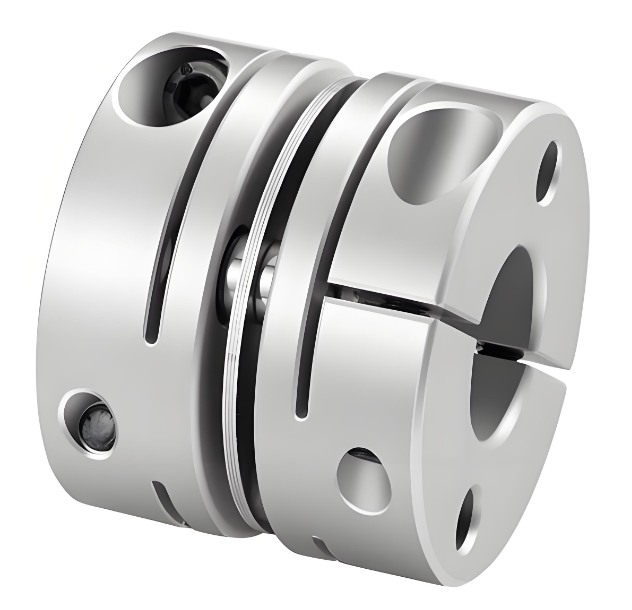

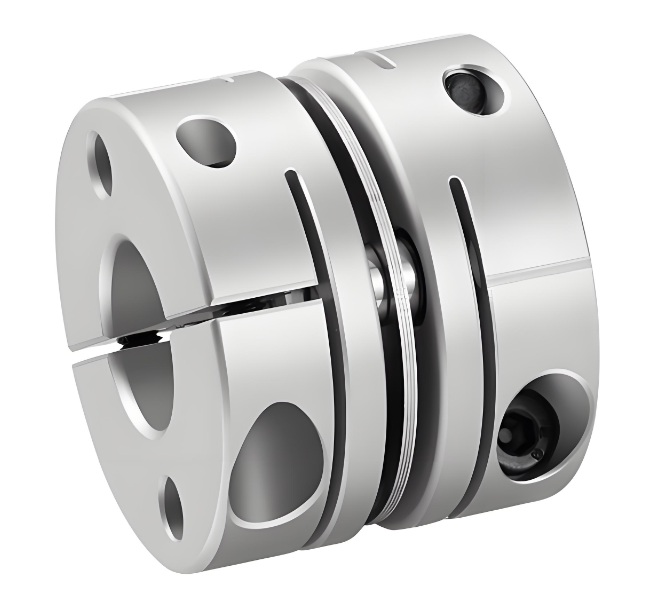

Fabrica RSK-CPSN vinde aliaj de aluminiu rotund tip cuplaj cu diafragma unică de prindere

Fabrica RSK-CPSN vinde aliaj de aluminiu rotund tip cuplaj cu diafragma unică de prindere

Contactați-ne
  • Specificație
  • Descriere
Specificație

> Manșonul arborelui este fabricat din aliaj de aluminiu de înaltă rezistență

> Diafragma este realizata din otel inoxidabil 304

> Rigiditate mare a cuplului, poate controla cu precizie rotația arborelui, poate efectua control de înaltă precizie

> Proiectat special pentru servo, motor pas cu pas

> Conexiunea arborelui și manșonului fără goluri este potrivită pentru rotație înainte și inversă

> Inerție redusă, potrivită pentru funcționarea la viteză mare

>Tip de strângere șurub de strângere

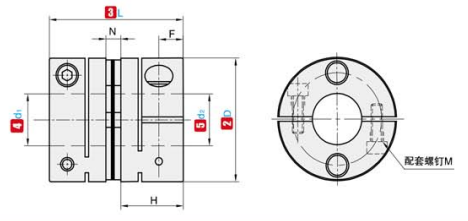

①NU. ②D ③L ④d₁  ⑤d₂ Interval opțional N F H M Cuplul de strângere a șurubului
(N ·m)
RSK-CPSN 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
25 24 3 4 5 6 6,35 7 8 9 9.525 10 11 12 2.6 3.9 10.7 M3 1.2
32 29 3 4 5 6 6,35 7 8 9 9.525 10 11 12 12.7 14 15 16 3.5 4.5 12.75 M4 2.5
40 33 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 4.5 5 14.25 M4 2.5
50 42 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 24 4.5 5 18.75 M4 2.5

①NU. ②D ③L Cuplul nominal
(N ·m) 		Excentricitate admisibilă
(mm) 		Deviație admisă
(°) 		Deviația axială admisă
(mm) 		Viteza admisa
(rpm) 		Rigiditate inversă statică
(N ·m/rad) 		Moment de inerție
(kg · m²) 		Greutate
(g)
RSK-CPSN 19 20 1 0.02 1 ±0,10 15000 600 2,9x10⁻⁷ 13
25 24 2 0.02 1 ±0,20 15000 1300 1,1x10⁻⁶ 25
32 29 2.5 0.02 1 ±0,30 10000 2500 4,0x10⁻⁶ 57
40 33 3.5 0.02 1 ±0,30 10000 4600 9,8x10⁻⁶ 86
50 42 9 0.02 1 ±0,30 10000 6000 1,6x10⁻⁵ 130
