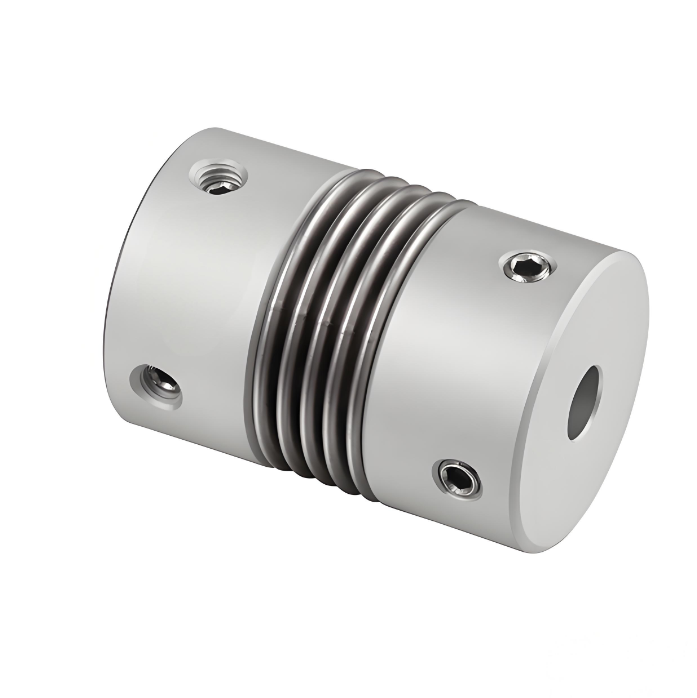

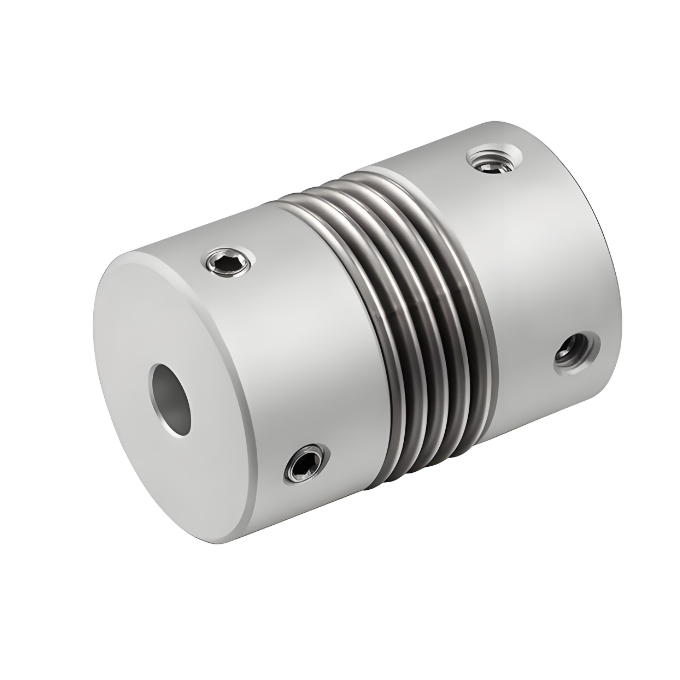

RSK-CPR aliaj de aluminiu cuplaje cu burduf tip șurub de poziționare compensează mai eficient abaterile radiale unghiulare și axiale

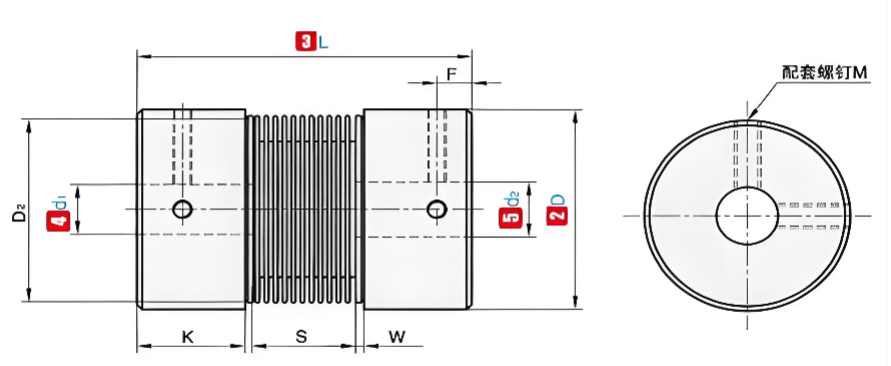

P/N

ΦD

L

Diametrul interior standard (mm)

K

W

S

D₂

F

M

Strângere cuplu (N.m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Notă: Orificiile interioare de la ambele capete ale cuplajului pot fi combinate liber cu diametrele interioare minime și maxime. Dimensiunile diametrului interior marcate în tabel sunt doar pentru referință. Diametrul orificiului cerut de client este, de asemenea, doar pentru referință. Pentru diametrul gaurii cerut de client, va rugam sa ne contactati.

P/N

ΦD

L

Cuplu nominal (N.m)

Permite prejudecăți (mm)

Permite înclinare (∠°)

Permite deviația axială (mm)

Permite RPM

Rigiditatea statică la torsiune (N.m/rad)

Moment de inerție (N.m)

Greutate (g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1,0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1,0

18000

220

2,0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1,0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1,3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1,3

11000

490

2,0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1,3

10000

530

2,1X10⁻⁵

85

Notă: Cuplul de inerție de mai sus și parametrii tehnici sunt măsurați prin standardul de deschidere maximă. Valoarea maximă a cuplului nominal este legată de durabilitatea cuplajului în sine. Cu cât diametrul exterior este mai mare, cu atât forța este mai mare și cu cât diametrul exterior este mai mic, cu atât viteza admisă este mai mare.
