Wholesale RSK-CV06-105 EL Cuplaj de precizie de mare viteză pentru articulația homocincioasă utilizat în bancul de încercare al vehiculului

Acasă / Produse / Articulație cu viteză constantă (CV). / Tip de alunecare / RSK-CV06-105 EL Cuplaj de precizie de mare viteză pentru articulația homocincioasă utilizat în bancul de încercare al vehiculului

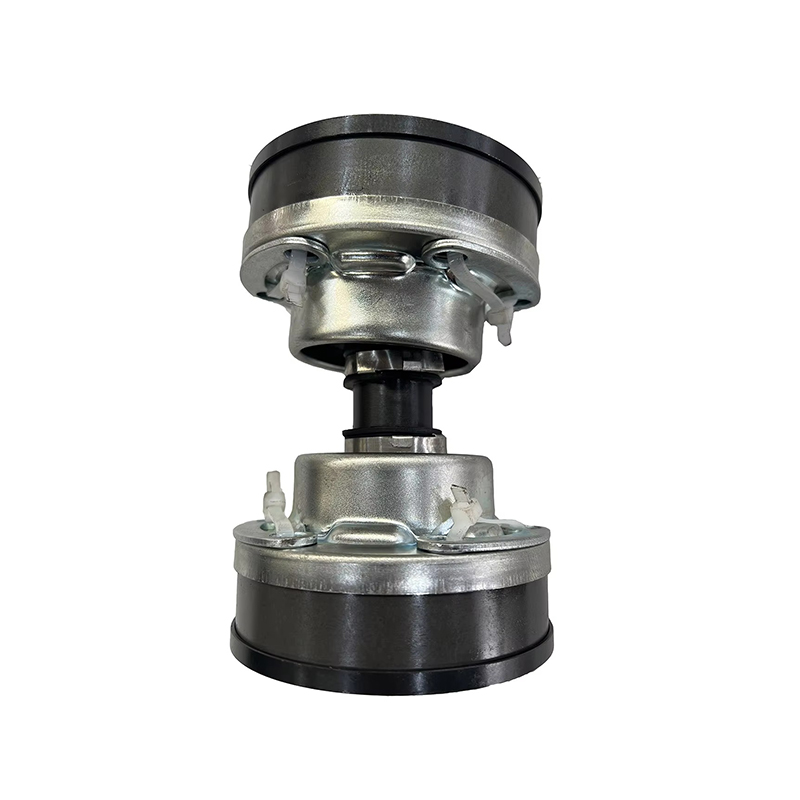

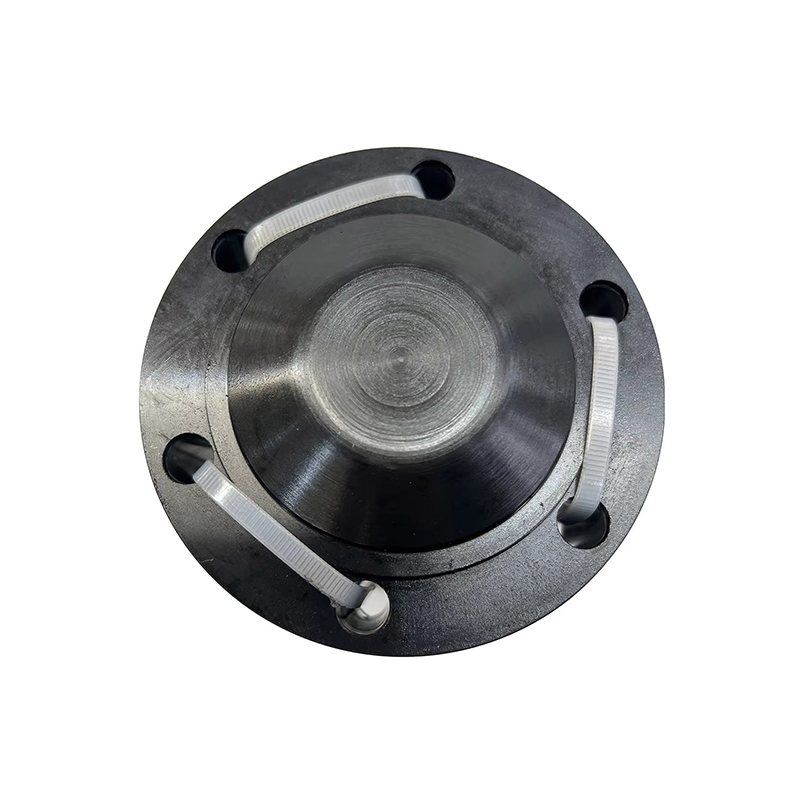

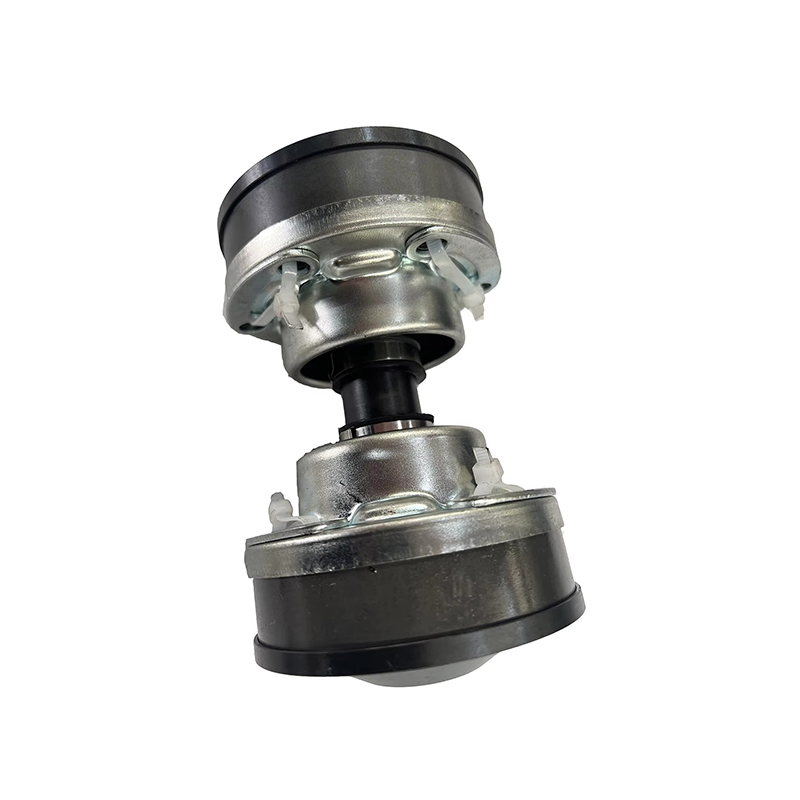

RSK-CV06-105 EL Cuplaj de precizie de mare viteză pentru articulația homocincioasă utilizat în bancul de încercare al vehiculului

RSK-CV06-105 EL Cuplaj de precizie de mare viteză pentru articulația homocincioasă utilizat în bancul de încercare al vehiculului

Contactați-ne
  • Caietul de sarcini
  • Descrie
Caietul de sarcini

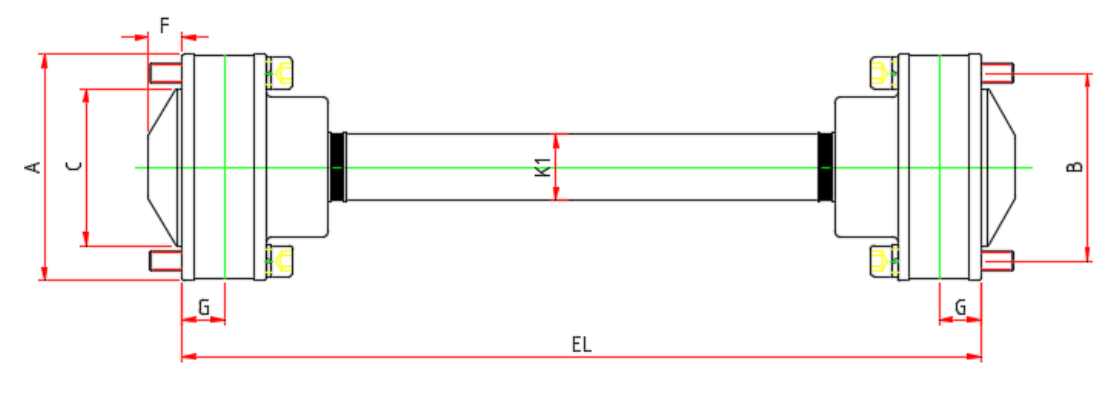

Normăă Viteza rpm Unghi ° ΦA-0,05 mm ΦB ±0,1 mm ΦC  0,05 mm G mm φK1 mm EL mm Dilatare mm
05 8000 10 83 74 64 10.5 22 130 16
10 8000 10 94 80 64 15 24 150 12
13 8000 10 99 86 67.5 19 26 160 22
15 8000 10 108 94 81 20 28 160 16
21 8000 10 128 108 90 23 32 210 24
30 5000 10 148 128 112 24 45 245 25
32 5000 10 180 155.5 136 24 50 300 25

Normăă N.m M
Kg 		eu kgm² Ct
KN.m/rad 		M
Kg 		I
Kgm² 		Ct
KN.m/rad
05 1500 3 0.0012 21.8 0.3 0.00002 18.5
10 2300 4 0.0038 38.3 0.36 0.00003 26.2
13 2900 5 0.0048 47.1 0.42 0.00004 36.1
15 3700 6 0.0073 49.7 0.48 0.00005 48.6
21 6000 9 0.0161 67.4 0.63 0.00008 82.9
30 9200 15 0.0340 209.1 1.25 0.00032 324.4
32 13200 23 0.0778 211.6 1.54 0.00048 494.4

Cuplu = cuplu static maxim
Viteză = Viteza maximă (pentru viteze mai mari decât cele din tabel, este necesar un design separat) Unghi = Unghi maxim de potrivire (a nu se utiliza la limită)
Greutate = lungime minimă Greutatea inerției = lungime minimă
Compensarea greutății = la creșterea cu 100 mm
Compensarea factorului de rigiditate = pe o creștere de 100 mm EL = Lungimea folosită ± Expansiune
