RSK-TBC 6ZT Cuplaj de transmisie multi-diafragmă de mare viteză și putere

RSK-TBC 6ZT Cuplaj de transmisie multi-diafragmă de mare viteză și putere

Contactați-ne
  • Specificație
  • Descriere
Specificație

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Cuplu nominal T kn N.m 300 420 650 1100 1600 2600
Cuplul maxim T ks N.m 450 630 975 1650 2400 3900
Diametrul exterior D mm 77 89 104 123 143 167
Diametrul gaurii d mm 25-45 32-52 40-60 45-70 55-90 65-100
Viteza maxima N max min−1 13600 11800 10100 8500 7300 6200
Compensarea Offset axial △Ka mm 0.8 0.9 1.1 1.3 1.5 1.7
Offset radial Maneca 1 △Kr mm 0.2 0.2 0.25 0.3 0.3 0.35

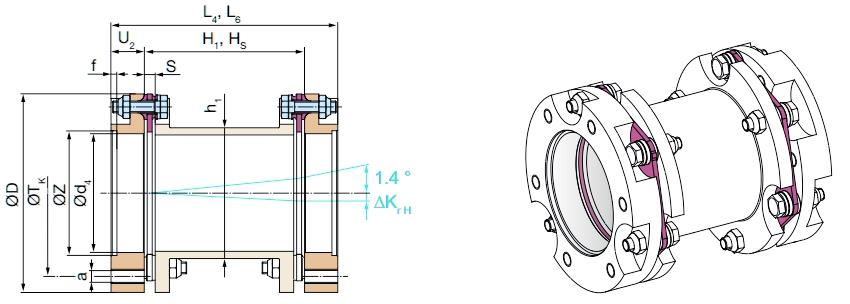

Maneca 2 △ Keh mm 0.7 0.8 1 1.25 1.45 1.5

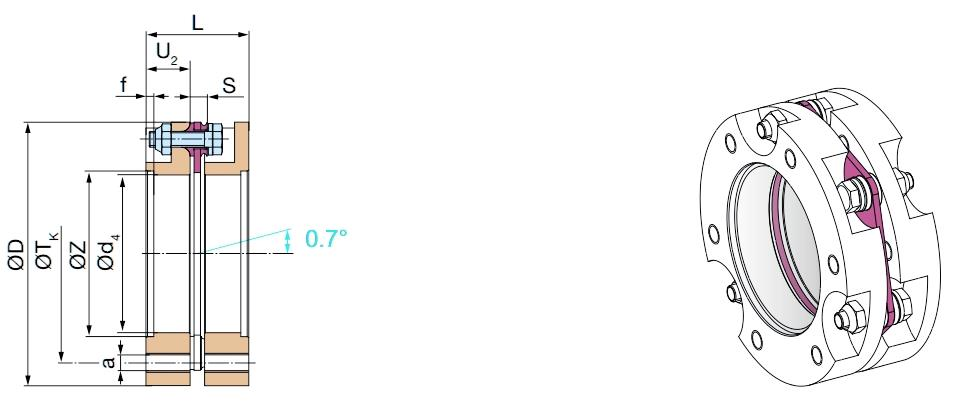

Offset unghiular Diafragma unică ° 0.7

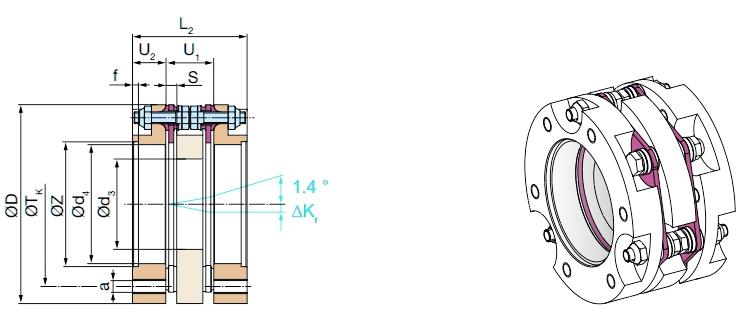

Diafragma dubla ° 1.4
Rigiditatea primăverii Nm/rad 285 305 875 1285 2025

3260

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Cuplu nominal T kn N.m 190 290 450 720 1000 1600
Cuplul maxim T ks N.m 285 435 675 1080 1500 2400
Diametrul exterior D mm 77 89 104 123 143 167
Diametrul gaurii d mm 25-45 32-52 40-60 45-70 55-90 65-100
Viteza maxima N max min−1 13600 11800 10100 8500 7300 6200
Compensarea Offset axial △Ka mm 1.1 1.3 1.5 1.8 2.1 2.5
Offset radial Maneca 1 △Kr mm 0.3 0.3 0.4 0.45 0.45 0.55
Maneca 2 △ Keh mm 1.0 1.2 1.5 1.8 2.1 2.2
Offset unghiular Diafragma unică ° 1
Diafragma dubla ° 2
Rigiditatea primăverii Nm/rad 229 248 298 876 1089 1990

Observatii:
1. Cuplul nominal se aplică cuplului alternativ și decalajului la valoarea maximă.
2. Cuplul de vârf este potrivit pentru un singur sens de rotație și presiunea maximă ≤ 10 5

3. Viteza maximă nu este potrivită pentru mâneci prea lungi.
4. Offset-ul nu este potrivit pentru a atinge valoarea maximă în același timp.
5. Decalajul axial este potrivit pentru structura cu diafragmă dublă și este o valoare statică.
6. Rigiditatea arcului unghiular este potrivită pentru valorile cu o singură diafragmă.
7. Pentru dimensiuni specifice de proiectare, vă rugăm să contactați departamentul nostru de proiectare.
