Wholesale RSK-TBZ 8ZT Performanță dinamică superioară la viteze mari de cuplare cu diafragmă pentru senzori de cuplu

Acasă / Produse / Cuplaje cu diafragmă de mare viteză / RSK-TBZ 8ZT Performanță dinamică superioară la viteze mari de cuplare cu diafragmă pentru senzori de cuplu
  • Caietul de sarcini
  • Descrie
Caietul de sarcini

Model: RSK-TBZ8 8143 8167 8198 8234 8274 8314
Cuplu nominal Tkn N.m 2100 3500 5800 9500 15000 24000
Cuplul maxim Tks N.m 3150 5250 8700 14250 22500 36000
Diametrul exterior D mm 143 167 198 234 274 314
Diametrul gaurii d mm 42-75 50-85 60-100 70-120 80-140 100-170
Viteza maxima Nmax min−1 7300 6200 5200 4400 3800 3300
Compensarea Offset axial △Ka mm 1.0 1.2 1.4 1.6 1.9 2.2
Offset radial Maneca 1 △Kr mm 0.25 0.25 0.35 0.4 0.5 0.55

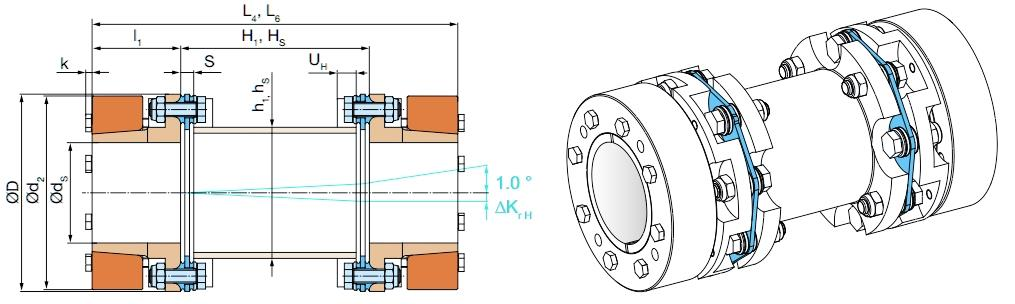

Maneca 2 △KrН mm 1.2 1.25 1.35 1.7 2 2.6

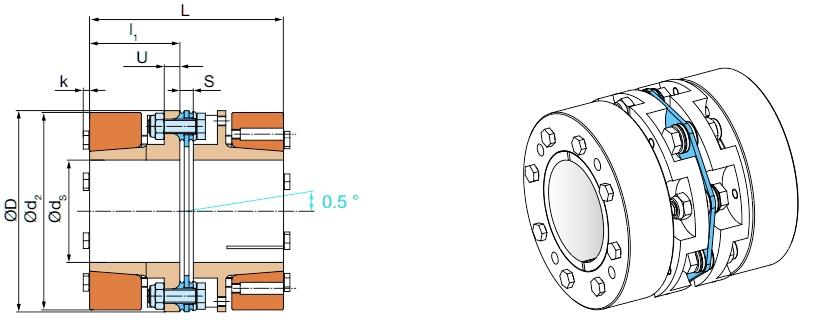

Offset unghiular Diafragma unică ° 0.5

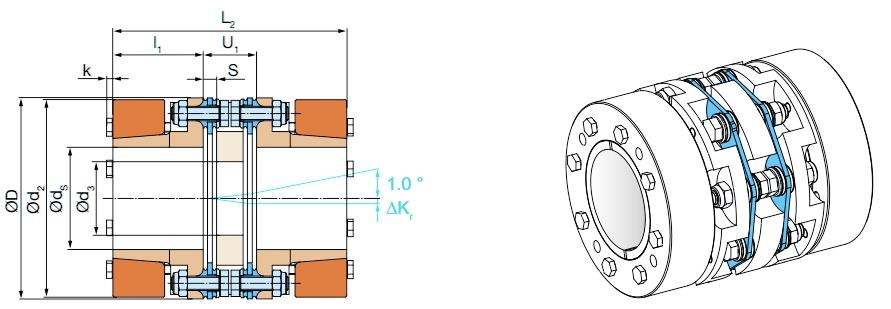

Diafragma dubla ° 1
Rigiditatea primăverii Nm/rad 3890 6980 11250 18580 26120

28520

Observatii:
1. Cuplul nominal se aplică cuplului alternativ și decalajului la valoarea maximă.
2. Cuplul de vârf este potrivit pentru un singur sens de rotație și presiunea maximă ≤ 10 5

3. Viteza maximă nu este potrivită pentru mâneci prea lungi.
4. Offset-ul nu este potrivit pentru a atinge valoarea maximă în același timp.
5. Decalajul axial este potrivit pentru structura cu diafragmă dublă și este o valoare statică.
6. Rigiditatea arcului unghiular este potrivită pentru valorile cu o singură diafragmă.
7. Pentru dimensiuni specifice de proiectare, vă rugăm să contactați departamentul nostru de proiectare.
