Name: Cuplaj pentru anvelope de tip RSK-UL, flexibilitate ridicată, fără întreținere, cuplaj flexibil de viteză redusă
Rating: 5 (99 reviews)

Specificație

Cuplajul pentru anvelope de tip RSK-UL este un cuplaj flexibil de înaltă flexibilitate, fără întreținere. Componenta sa de bază este un elastomer în formă de anvelopă din cauciuc sau poliuretan, conectat la două jumătăți de flanșe metalice prin șuruburi. Obține o compensare semnificativă a deplasării și o amortizare puternică și amortizare a vibrațiilor prin compresia radială și deformarea prin forfecare a elastomerului. Este potrivit pentru aplicații de transmisie cu viteză medie până la joasă, cum ar fi transportoare, ventilatoare și seturi de pompe care necesită izolarea vibrațiilor și compensarea dezalinierii.

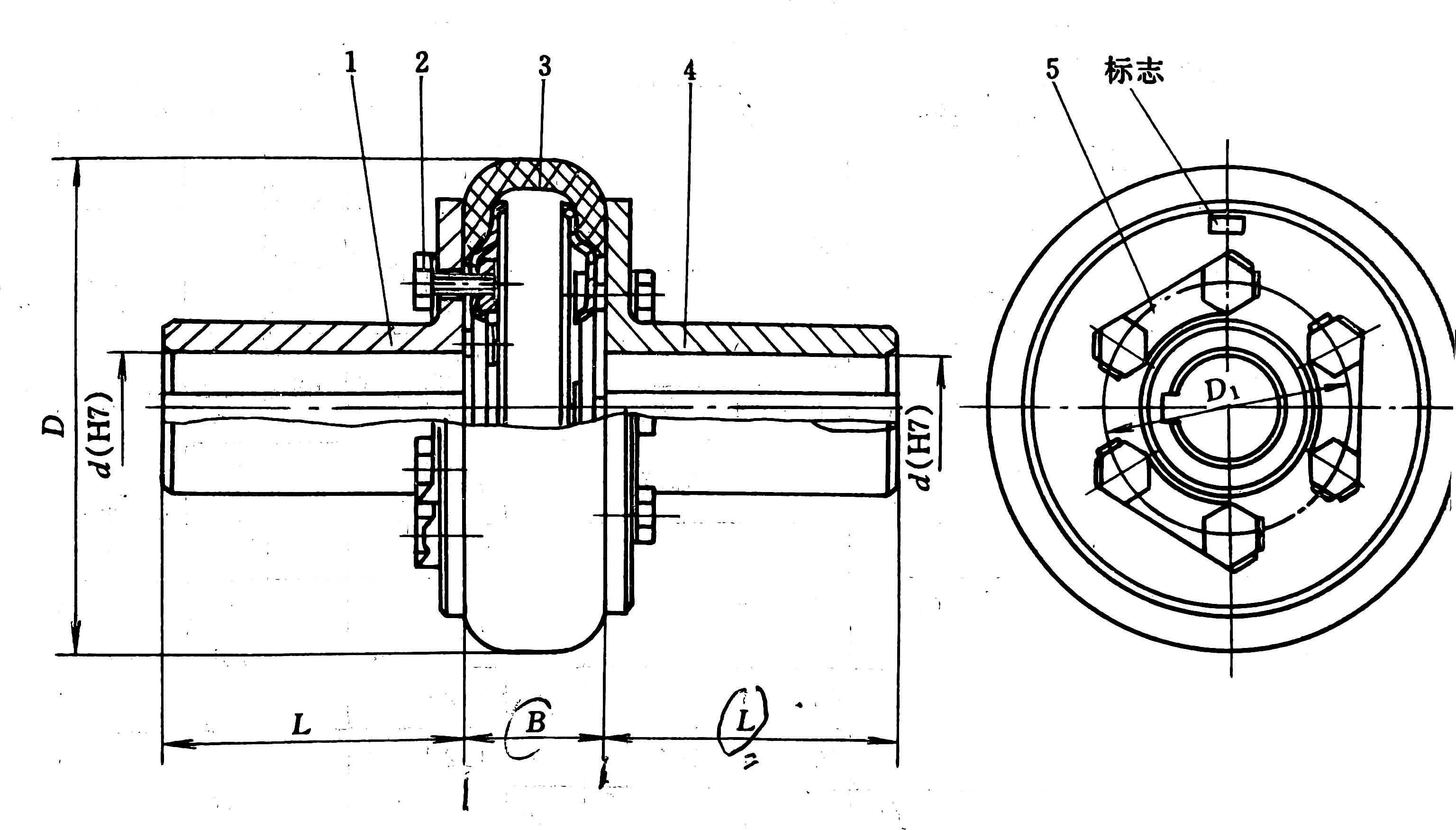

Model	Cuplul nominal /N·m	Maxim instantaneu Cuplu Tmax /N·m	Permis Rotațional Viteza [n]		Diametrul orificiului arborelui d(H7)		Lungimea gaurii arborelui L		D	B		Moment De inerție I	Greutate m / kg
			Oțel	Fier de călcat	Oțel	Fier de călcat	J、J₁ -în formă	în formă de Y
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12, 14	12, 14	27	32
					16, 18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18、19	16, 18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30, 32, 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30, 32, 35、38	30, 32, 35	60	82
					40		84	112
UL7	315	900	3200		32, 35, 38	32, 35, 38	60	82	200	56	104	0.029	10.9
					40, 42、45、48	40、42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40, 42、45、48、50	40、42、45	84	112
UL9	630	1800	2800		42、45、48、50、55、56	42、45、48、50、55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45、48、50、55、56	45、48、50、55、56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50、55、56*	50、55、56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55、56	55、56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80, 85	80	132	172
UL13	2500	6300	1800		63、65、70、71、75*	63、65、70、71、75*	107	142	400	110	210	0.896	81
					80, 85、90、95	80, 85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85、90、95	80、85、90、95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85、90、95*	90、95	132	172	560	150	300	4.6456	222
					100、110、120、125、	100、110、120、125	167	212
UL16	10000	20000	1000	1000	100、110、120、125	100、110、120、125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Descriere

Cuplajul nostru de anvelope rezistent la apă și praf este proiectat pentru a face față mediilor dure de lucru și poate funcționa în continuare stabil în condiții dure, cum ar fi umiditatea și praful. Utilizează procese și materiale speciale pentru a preveni în mod eficient pătrunderea apei și a prafului, pentru a se asigura că structura internă nu este corodată și pentru a prelungi foarte mult durata de viață.

Cuplajul se bazează pe inelul de anvelopă foarte elastic pentru a transmite cuplul, care poate compensa excelent deplasarea axială, radială și unghiulară dintre cei doi arbori și are o adaptabilitate puternică la erorile de instalare a echipamentelor și deplasarea arborelui în timpul funcționării. Performanța sa excelentă de tamponare și absorbție a șocurilor poate reduce semnificativ impactul și vibrațiile echipamentului în timpul funcționării, poate asigura funcționarea fără probleme a echipamentului, poate reduce uzura pieselor și, astfel, poate reduce costurile de întreținere. În același timp, această caracteristică poate reduce efectiv vârful de curent în timpul funcționării echipamentului. În comparație cu alte cuplaje, reducerea poate fi de până la 50%, ceea ce ajută la economisirea energiei și la protejarea sistemului electric.

În ceea ce privește designul structural, este simplu și compact, nu necesită lubrifiere și evită poluarea și problemele de întreținere cauzate de scurgerile de lubrifiant. Asamblarea și dezasamblarea și întreținerea zilnică sunt ușoare și convenabile. După ce axa motorului principal este aliniată o dată, motorul principal nu trebuie să fie mutat la înlocuirea elementului elastic. Operația poate fi finalizată rapid, economisind mult timp și forță de muncă.

Acest cuplaj este utilizat pe scară largă în minerit, metalurgie, textile, pompe de apă și alte industrii și poate funcționa stabil în intervalul de temperatură de la -20℃ la 80℃. Fie în mediul cu impact puternic al echipamentelor miniere, în mediul prăfuit al atelierelor textile sau în scena de lucru umedă pe termen lung a pompelor de apă, poate prezenta performanțe de încredere și poate oferi o garanție solidă pentru funcționarea eficientă a echipamentului.
