Caietul de sarcini

Unghi de operare=18°

Expansiune permisă 士12~±35

Legătura cu butuc cu flanșă

Specificații fundamentale:

Tip	Diagramaa	Cuplu nominal (N·m)	Cuplul de oboseală (N·m)	Unghiul de operare permis		Expansiunea Δ	Momentul de inerție GD³ J × 10 ^-3 (kg·m²)
				Unghiul de operare permis			L=500	L=1000	La fiecare 100 mai mult din lungime
				În rotație	În repaus		Arbore Solid	Ax tubular	Arbore Solid	Ax tubular
BJ75D	Figura 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Figura 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Figura 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Figura 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Figura 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Figura 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Figura 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Figura 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Figura 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

Dimensiunile principale:

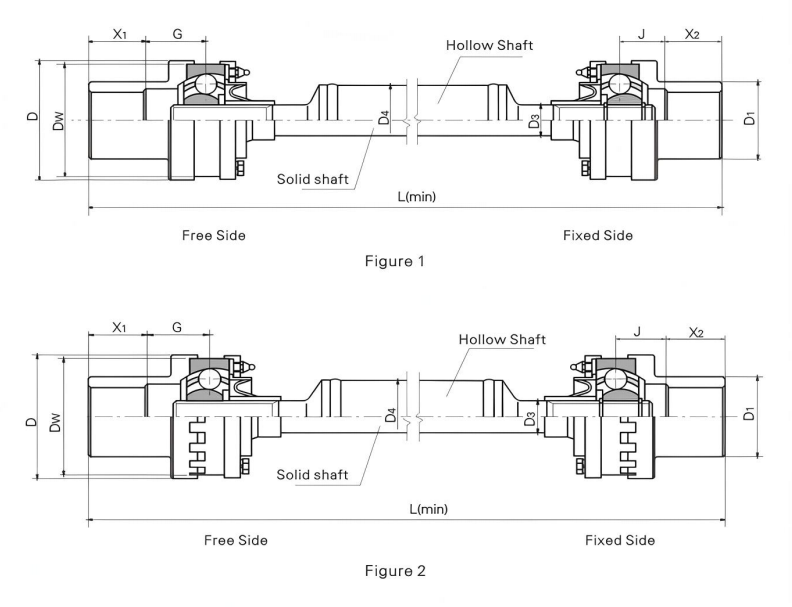

Tip	Diagramaa	Dw	D	D1	G	J	Arbore Solid D3	Ax tubular D4	L(min)
Tip	Diagramaa	Dw	D	D1	G	J	Arbore Solid D3	Ax tubular D4	Arbore Solid	Ax tubular
BJ75D	Figura 1	80	85	55	38	26	22	50	280	640
BJ95D	Figura 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Figura 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Figura 1	146	151	105	72	50	46	76	520	970
BJ175D	Figura 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Figura 2	190	196	140	85	65	60	102	650	1120
BJ225D	Figura 2	212	218	160	90	70	66	102	720	1140
BJ250D	Figura 2	230	238	180	100	80	76	140	750	1160
BJ300D	Figura 2	266.7	273	205	115	90	84	140	830	1190

Observatii :X ₁ ,X ₂ sunt lungimile capetelor arborelui decise de clienți.

Caracteristica și utilizarea

Reglarea distanței de instalare și a dilatației axiale se realizează prin potrivirea cu caneluri glisante în articulația universală.

este utilizat în principal pentru antrenarea rolei de prindere, rola de etanșare a rolului de curățare, rola de finisare a tensiunii și rola de stoarcere pe echipamentul metalurgic.

Exemplul simbolic: BJ125D1000

BJ: Tip BJ

125: specificația este 125

D: Tipul D

1000: lungimea este de 1000

Descrie

Cuplajul universal cu viteză constantă cu canelură cu arc cu bile este o componentă de precizie care joacă un rol cheie în domeniul transmisiei industriale moderne. Cu performanța sa excelentă și calitatea fiabilă, a devenit o alegere ideală pentru multe scenarii de aplicații cu cerere mare.

Articulația CV este compusă în principal din componente de bază, cum ar fi inelul exterior al cuștii cu bile, inelul interior în formă de stea, cușca și bilă de oțel pentru transmisia forței. Inelul exterior al cuștii cu bile și inelul interior în formă de stea sunt ferm conectate la arborele principal și, respectiv, slave. Centrul bilei de oțel de transmisie a forței este situat în planul care trece prin centrul cuplajului și este plasat în calea de rulare compusă din canelurile sferice exterioare ale inelului exterior sferic și canelurile sferice exterioare ale inelului interior în formă de stea. Centrele celor două sfere coincid exact cu centrul cuplajului universal, iar bilele de oțel sunt instalate în fereastra cuștii. Un astfel de design structural rafinat asigură că atunci când unghiul dintre arborii master și slave ai cuplajului se modifică, punctul de transmisie a forței este întotdeauna pe bisectoarea unghiului, realizând astfel sincronizarea vitezei dintre arborii master și slave, care este, de asemenea, motivul fundamental pentru care este numit cuplaj universal cu viteză constantă sincronă.

În ceea ce privește performanța, acest cuplaj are multe puncte importante. Sincronizarea sa este excelentă, ceea ce evită efectiv problema funcționării instabile a echipamentului cauzată de diferența de viteză. Are performanțe puternice de amortizare și de reducere a vibrațiilor, ceea ce poate reduce semnificativ zgomotul în timpul procesului de transmisie și poate crea un mediu mai silențios pentru funcționarea echipamentului. În plus, sub același diametru de rotație și unghi de înclinare, capacitatea sa portantă poate fi mărită de 0,5-1 ori în comparație cu produse similare, care este pe deplin capabilă să transmită un cuplu mare. În ambele direcții axiale și radiale, are o cantitate mare de compensare, în special în direcția axială, care poate fi realizată fără caneluri externe, simplificând foarte mult structura de ansamblu a echipamentului. În plus, cuplajul are, de asemenea, avantajele structurii noi, greutății ușoare, procesabilității bune etc., ceea ce este convenabil pentru producția de masă și ajută la reducerea costurilor. În același timp, este fiabil în funcționare, ușor de asamblat și dezasamblat, ușor de întreținut zilnic și are o durată de viață lungă. Fie că este vorba de sarcină grea de viteză mică sau de condiții de transmisie de mare viteză, poate face față cu ușurință.

Cuplajul universal sincron cu viteză constantă de tip cușcă cu bile fixă cu cuplu mare este utilizat pe scară largă în multe industrii, cum ar fi metalurgia, minerit, mașini de inginerie, petrochimie etc. În echipamentele de laminare a oțelului la scară largă din industria metalurgică, poate transmite în mod stabil un cuplu mare pentru a asigura eficiența și acuratețea procesului de laminare a oțelului; în echipamentele de excavare și transport ale mașinilor miniere, se poate adapta la condiții complexe de lucru pentru a asigura o transmisie stabilă și fiabilă a puterii; în operațiunile de ridicare și excavare a mașinilor de inginerie, oferă un sprijin puternic pentru puterea puternică de ieșire a echipamentului; în echipamentele de amestecare și transport pe scară largă din industria petrochimică, joacă un rol vital de transmisie.
