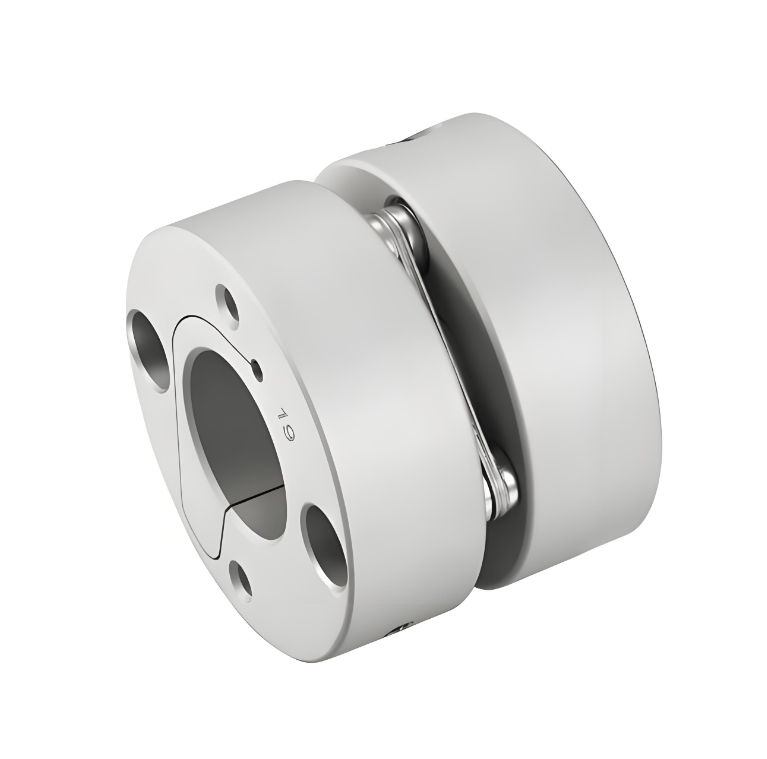

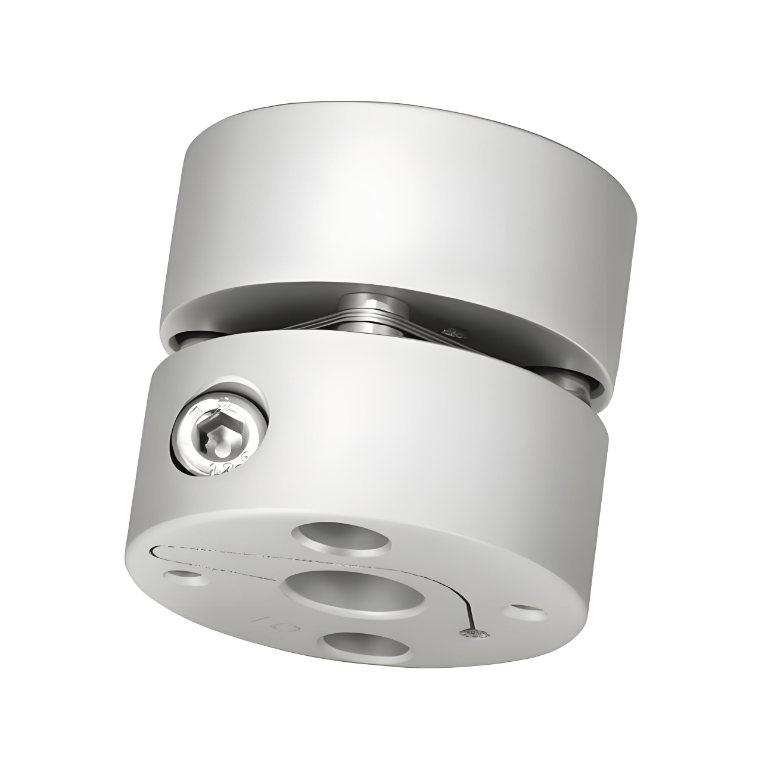

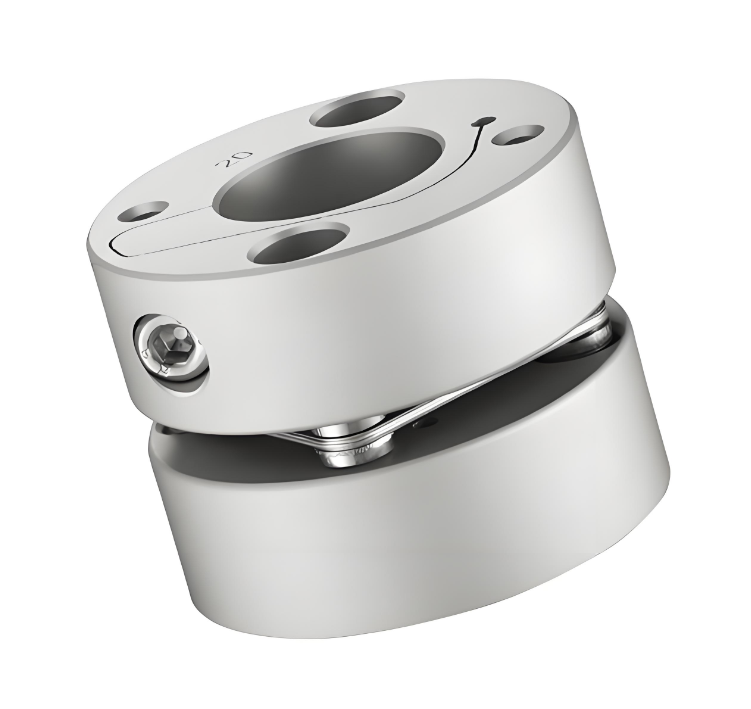

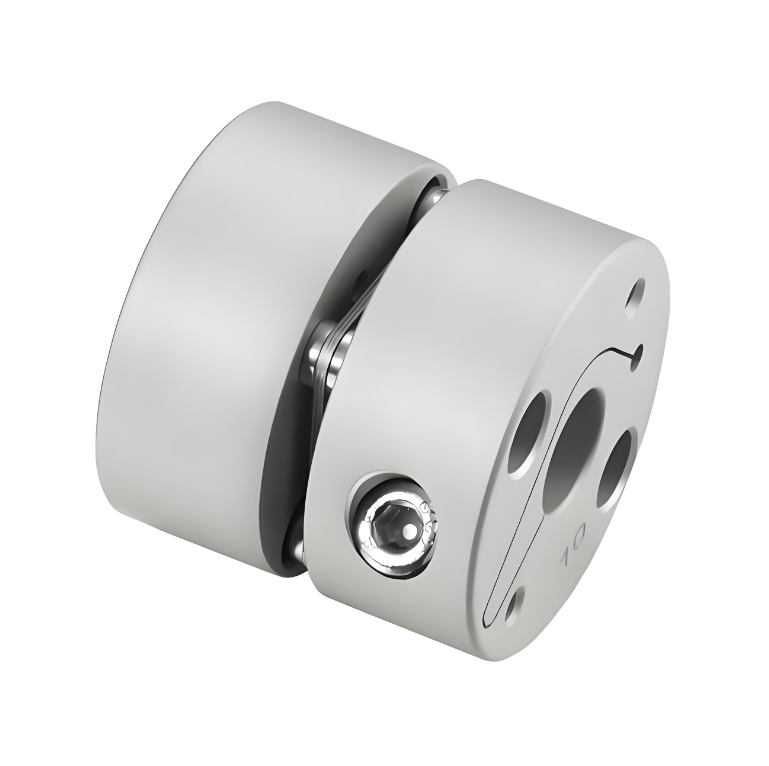

RSK-CPSM Rigiditate cuplu ridicată Aliaj de aluminiu cuplaj cu diafragmă simplă strângere internă a șurubului de strângere

> Manșonul arborelui este fabricat din aliaj de aluminiu de înaltă rezistență

> Diafragma este realizată din oțel inoxidabil 304

> Prindere internă pentru a reduce erorile de instalare

> Rigiditate mare a cuplului, poate controla cu precizie rotația arborelui, poate efectua control de înaltă precizie

> Proiectat special pentru servo, motor pas cu pas

> Conexiunea arborelui și manșonului fără goluri este potrivită pentru rotație înainte și inversă

> Inerție redusă, potrivită pentru funcționarea la viteză mare

> Metoda de strângere interioară a șurubului de strângere

Cuplajul este compus în principal dintr-o jumătate de cuplare din aliaj de aluminiu și o singură diafragmă în mijloc. Materialul din aliaj de aluminiu îl face ușor în greutate, ceea ce poate reduce în mod eficient sarcina totală a echipamentului și este deosebit de potrivit pentru scenarii de aplicare sensibile la greutate. În același timp, rezistența bună la coroziune a aliajului de aluminiu poate asigura o funcționare stabilă într-o varietate de medii. Diafragma unică este de obicei realizată din tablă de aliaj de aluminiu de înaltă rezistență, iar deformarea sa elastică este utilizată pentru a compensa deplasarea relativă a celor doi arbori conectați.
​
Cuplajul intern cu o singură diafragmă din aliaj de aluminiu are multe proprietăți excelente. Are o rigiditate ridicată și caracteristici de cuplu ridicate, care pot transmite puterea în mod fiabil și pot asigura funcționarea stabilă a echipamentului. Caracteristicile de inerție scăzută îl fac să răspundă rapid la viteze mari și să reducă pierderile de energie. Designul de degajare la viraj zero poate realiza o viteză de transmisie precisă și este potrivit pentru mașini de precizie cu cerințe stricte de precizie a transmisiei. În plus, cuplajul nu necesită întreținere, este rezistent la ulei și rezistent la coroziune, nu este afectat de temperatură și poluare cu ulei și are o mare adaptabilitate la lucru. Cu toate acestea, structura cu un singur diafragmă determină că nu este potrivită pentru compensarea deviațiilor radiale mari, iar concentricitatea celor doi arbori trebuie să fie ridicată în timpul instalării.

În aplicațiile practice, cuplajele interne cu o singură diafragmă din aliaj de aluminiu se găsesc în mod obișnuit în mașini-unelte, echipamente de automatizare, mașini textile și alte domenii. În sistemul de antrenare cu șurub al mașinilor-unelte, performanța sa de transmisie de înaltă precizie poate asigura acuratețea procesării; în conexiunea dintre servomotorul și actuatorul echipamentului de automatizare, poate răspunde rapid la instrucțiuni și poate obține o poziționare precisă și un control al mișcării.
