Cuplaj cu roți dintate în formă de tambur cu manșon intermediar de tip RSK-WGT pentru compensarea pe distanțe lungi și a deplasărilor mari
- Caietul de sarcini
- Descrie
Caietul de sarcini
Cuplajul cu manșon intermediar este o componentă de antrenare mecanică de înaltă performanță concepută special pentru sistemele de transmisie complexe care necesită compensare pe distanțe lungi și cu deplasări mari. Caracteristica sa de bază este încorporarea unui manșon intermediar detașabil între două cuplaje angrenate în formă de tambur, combinând transmisia rigidă a puterii cu capabilități flexibile de reglare. Este potrivit pentru aplicații industriale grele care necesită o toleranță ridicată pentru inexactitatea instalării și necesită absorbția abaterilor multiple.
|
model |
Cuplul nominal Tn/N.m |
Diametrul orificiului arborelui d1\d2 |

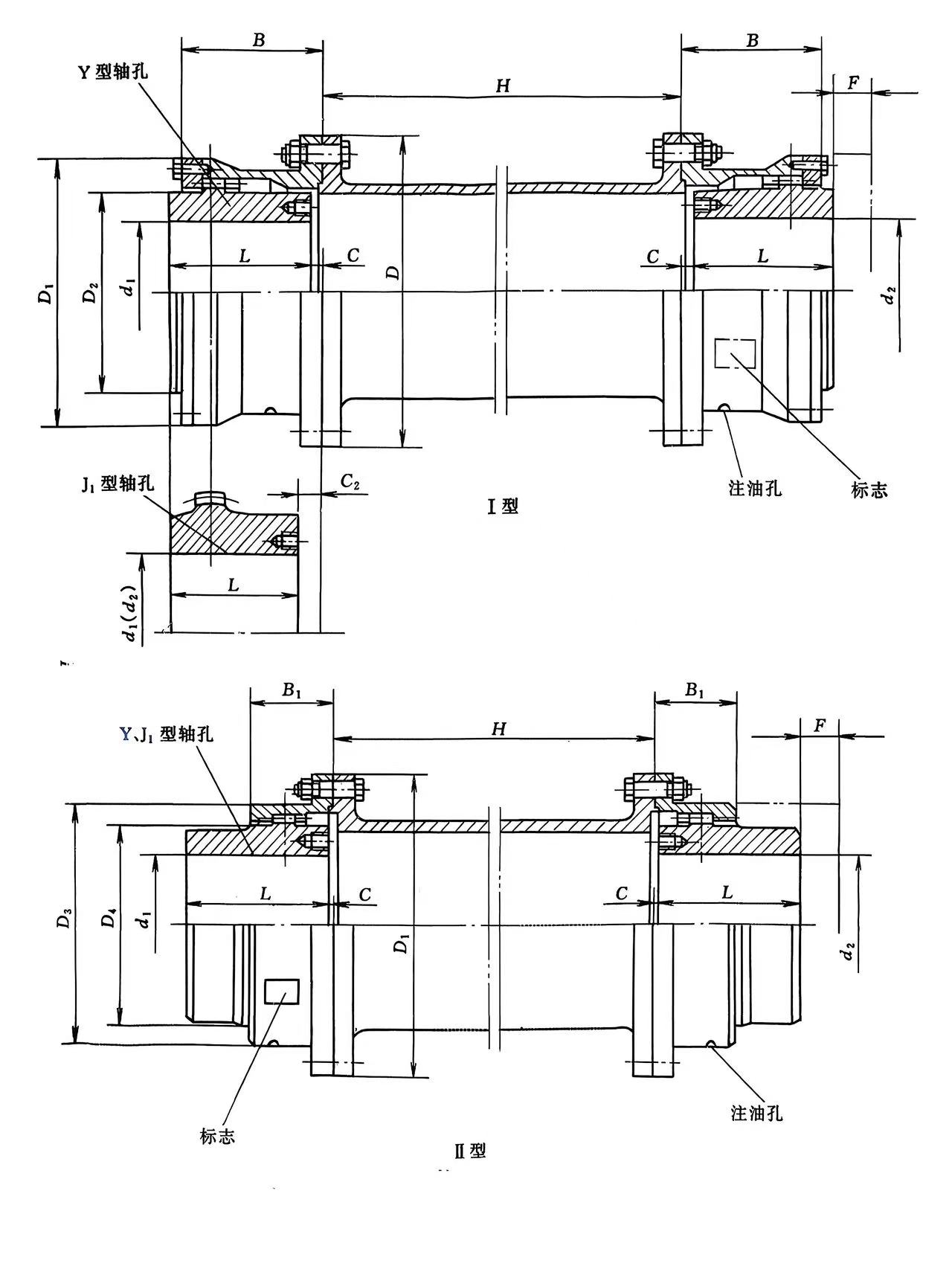

Lungimea gaurii arborelui L | D | D1 | D2 | D3 | D4 | B | B1 | F | Hmin | C | C2 |
greutate m/kg |
moment de inerție I/kg.m2 |
Dozarea grăsimilor lubrifiante /ml | |||||
| Y | J1 | I | II | I | II | I | II | I | II | |||||||||||||
| WGT1 | 710 | 12,14 | 32 | -- | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 30 | 75 | 30 | -- | -- | 5.66 | 4.86 | 0.008 | 0.0063 | 0.085 | 0.04 |
| 16,18,19 | 42 | 20 | 14 | |||||||||||||||||||
| 20,22,24 | 52 | 10 | 4 | |||||||||||||||||||
| 25,28 | 62 | 44 | 3 | 3 | 18 | |||||||||||||||||
| 30,32,35,38 | 82 | 60 | 12 | |||||||||||||||||||
| 40,42 | 112 | 84 | 12 | |||||||||||||||||||
| WGT2 | 1250 | 22,24 | 52 | -- | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 30 | 80 | 20 | 4 | -- | 9.78 | 7.48 | 0.0021 | 0.016 | 0.09 | 0.06 |
| 25,28 | 62 | 10 | 3 | |||||||||||||||||||
| 30,32,35,38 | 82 | 60 | 3 | 16 | ||||||||||||||||||
| 40,42,45,48,50,55,56 | 112 | 84 | ||||||||||||||||||||
| WGT3 | 2500 | 22,24 | 52 | -- | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 30 | 80 | 33 | 7 | -- | 16.7 | 12.2 | 0.047 | 0.033 | 0.17 | 0.1 |
| 25,28 | 62 | 23 | 3 | |||||||||||||||||||
| 30,32,35,38 | 82 | 60 | 3 | 25 | ||||||||||||||||||
| 40,42,45,48,50,55,56 | 112 | 84 | 16 | |||||||||||||||||||
| 60,63 | 142 | 107 | ||||||||||||||||||||
| WGT4 | 4500 | 30,32,35,38 | 82 | -- | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 30 | 100 | 13 | 3 | -- | 25.6 | 19.6 | 0.098 | 0.073 | 0.25 | 0.15 |
| 40,42,45,48,50,55,56 | 112 | 84 | 3 | 17 | ||||||||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | ||||||||||||||||||||
| 80 | 172 | 132 | ||||||||||||||||||||
| WGT5 | 7100 | 30,32,35,38 | 82 | -- | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 30 | 100 | 23 | 3 | -- | 35 | 26.1 | 0.175 | 0.126 | 0.35 | 0.22 |
| 40,42,45,48,50,55,56 | 112 | 84 | 3 | 19 | ||||||||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | ||||||||||||||||||||
| 80,85,90 | 172 | 132 | ||||||||||||||||||||
| WGT6 | 10000 | 32,35,38 | 82 | -- | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 30 | 100 | 35 | 5 | -- | 51.6 | 38 | 0.295 | 0.213 | 0.4 | 0.29 |
| 40,42,45,48,50,55,56 | 112 | 5 | ||||||||||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | 20 | |||||||||||||||||||
| 80,85,90,95 | 172 | 132 | ||||||||||||||||||||
| 100 | 212 | 167 | ||||||||||||||||||||
| WGT7 | 14000 | 32,35,38 | 82 | -- | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 30 | 120 | 45 | 5 | -- | 68.6 | 45 | 0.53 | 0.35 | 0.6 | 0.44 |
| 40,42,45,48,50,55,56 | 112 | 15 | ||||||||||||||||||||
| 60,63,65,70,71,75 | 142 | 107 | 5 | 20 | ||||||||||||||||||
| 80,85,90,95 | 172 | 132 | ||||||||||||||||||||
| 100.110 | 212 | 167 | ||||||||||||||||||||
| WGT8 | 20000 | 55,56 | 112 | -- | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 30 | 120 | 29 | 5 | -- | 79.5 | 55.8 | 0.71 | 0.46 | 0.75 | 0.55 |
| 60,63,65,70,71,75 | 142 | 107 | 5 | 34 | ||||||||||||||||||
| 80,85,90,95 | 172 | 132 | 20 | |||||||||||||||||||
| 100.110 | 212 | 167 | ||||||||||||||||||||
| WGT9 | 25000 | 65,70,71,75 | 142 | 107 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 30 | 155 | 5 | 5 | 38 | 106.5 | 80.5 | 1.05 | 0.77 | 1 | 0.79 |
| 80,85,90,95 | 172 | 132 | 28 | |||||||||||||||||||
| 100.110,120,125 | 212 | 167 | ||||||||||||||||||||
| 130.140 | 252 | 202 | ||||||||||||||||||||
| WGT10 | 40000 | 75 | 142 | -- | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 30 | 155 | 28 | 5 | -- | 158.8 | 121.8 | 1.87 | 1.54 | 1.3 | 0.9 |
| 80,85,90,95 | 172 | 132 | 5 | 38 | ||||||||||||||||||
| 100.110,120,125 | 212 | 167 | 28 | |||||||||||||||||||
| 130.140,150 | 252 | 202 | ||||||||||||||||||||
| 160 | 302 | 242 | ||||||||||||||||||||
| WGT11 | 56000 | 85,90,95 | 172 | -- | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 40 | 175 | 15 | 8 | -- | 216.6 | 169.6 | 3.71 | 3.71 | 1.6 | 1.23 |
| 100.110,120,125 | 212 | 167 | 8 | 32 | ||||||||||||||||||
| 130.140,150 | 252 | 202 | ||||||||||||||||||||
| 160.170.180 | 302 | 242 | ||||||||||||||||||||
| WGT12 | 80000 | 120.125 | 212 | 167 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 40 | 205 | 8 | 8 | 45 | 305.3 | 245.3 | 6.43 | 6.43 | 2.6 | 1.9 |
| 130.140,150 | 252 | 202 | 32 | |||||||||||||||||||
| 160.170.180 | 302 | 242 | ||||||||||||||||||||
| 190.200 | 352 | 282 | ||||||||||||||||||||
| WGT13 | 112000 | 140.150 | 252 | 202 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 50 | 205 | 8 | 8 | 38 | 394.5 | 313.5 | 10.58 | 10.58 | 3.3 | 2.4 |
| 160.170.180 | 302 | 242 | 32 | |||||||||||||||||||
| 190.200,220 | 352 | 282 | ||||||||||||||||||||
| WGT14 | 160000 | 160.170.180 | 302 | 242 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 50 | 240 | 10 | 10 | 32 | 529.5 | 430.5 | 17.72 | 13.78 | 4.8 | 3.7 |
| 190.200,220 | 352 | 282 | ||||||||||||||||||||
| 240.250.260 | 410 | 330 | 10 | |||||||||||||||||||
| WGT15 | 224000 | 160.170.180 | 302 | 242 | 580 | -- | 488 | -- | 400 | 280 | -- | 50 | 240 | 10 | -- | 43 | 684.5 | -- | 25.25 | -- | 5 | -- |
| 190.200,220 | 352 | 282 | 32 | |||||||||||||||||||
| 240.250.260 | 410 | 330 | 10 | |||||||||||||||||||
| 280 | 470 | 380 | ||||||||||||||||||||
| WGT16 | 280000 | 180 | 302 | 242 | 650 | -- | 560 | -- | 440 | 300 | -- | 50 | 240 | 12 | -- | 63 | 948.2 | -- | 43.7 | -- | 7 | -- |
| 190.200,220 | 352 | 282 | 32 | |||||||||||||||||||
| 240.250.260 | 410 | 330 | 12 | |||||||||||||||||||
| 280.300 | 470 | 380 | ||||||||||||||||||||
| WGT17 | 355000 | 200.220 | 352 | 282 | 690 | -- | 600 | -- | 460 | 325 | -- | 50 | 280 | 12 | -- | 48 | 1059 | -- | 57.37 | -- | 8 | -- |
| 240.250.260 | 410 | 330 | 12 | |||||||||||||||||||
| 280.300,320 | 470 | 380 | ||||||||||||||||||||
| WGT18 | 450000 | 220 | 352 | 282 | 750 | -- | 650 | -- | 510 | 350 | -- | 60 | 280 | 12 | -- | 73 | 1399 | -- | 59.37 | -- | 10 | -- |
| 240.250.260 | 410 | 330 | 12 | |||||||||||||||||||
| 280.300,320 | 470 | 380 | ||||||||||||||||||||
| 340.360 | 550 | 450 | ||||||||||||||||||||
| WGT19 | 560000 | 240.250.260 | 410 | 330 | 775 | -- | 690 | -- | 535 | 372 | -- | 60 | 350 | 12 | -- | 12 | 1544 | -- | 110.2 | -- | 11 | -- |
| 280.300,320 | 470 | 380 | ||||||||||||||||||||
| 340.360,380 | 550 | 450 | ||||||||||||||||||||
| WGT20 | 710000 | 260 | 410 | 330 | 825 | -- | 730 | -- | 580 | 392.5 | -- | 60 | 350 | 14 | -- | 14 | 2099 | -- | 166.1 | -- | 13 | -- |
| 280.300,320 | 470 | 380 | ||||||||||||||||||||
| 340.360,380 | 550 | 450 | ||||||||||||||||||||
| 400 | 650 | 540 | ||||||||||||||||||||
| WGT21 | 800000 | 280.300,320 | 470 | 380 | 925 | -- | 825 | -- | 620 | 405 | -- | 60 | 350 | 14 | -- | 14 | 2482 | -- | 242.7 | -- | 20 | -- |
| 340.360,380 | 550 | 450 | ||||||||||||||||||||
| 400.420.440 | 650 | 540 | ||||||||||||||||||||
| WGT22 | 900000 | 320 | 470 | 380 | 950 | -- | 850 | -- | 665 | 410 | -- | 60 | 400 | 14 | -- | 14 | 2797 | -- | 299.2 | -- | 26 | -- |
| 340.360,380 | 550 | 450 | ||||||||||||||||||||
| 400.420.440,450,460,480,500 | 650 | 540 | ||||||||||||||||||||
| WGT23 | 1000000 | 380 | 550 | 450 | 1030 | -- | 900 | -- | 710 | 440 | -- | 60 | 400 | 14 | -- | 14 | 3183 | -- | 388.8 | -- | 29 | -- |
| 400.420.440,450,460,480,500 | 650 | 540 | ||||||||||||||||||||
| WGT24 | 1250000 | 380 | 550 | 450 | 1060 | -- | 925 | -- | 730 | 450 | -- | 70 | 400 | 16 | -- | 16 | 3801 | -- | 482 | -- | 32 | -- |
| 400.420.440,450,460,480,500 | 650 | 540 | ||||||||||||||||||||
| 520 | 800 | 680 | ||||||||||||||||||||
