Name: RSK-TGL cuplare a angrenajului tamburului cu inel interior din nailon, absorbție excelentă a șocurilor
Rating: 5 (99 reviews)

Specificație

Cuplajul angrenajului tamburului cu inel din nailon intern RSK-TGL este o componentă de conexiune de transmisie ușoară și cu zgomot redus. Caracteristica sa de bază este utilizarea unui material de nailon de înaltă rezistență pentru a forma inelul dințat intern, care se integrează cu un manșon extern în formă de tambur. Oferă proprietăți excelente de absorbție a șocurilor, amortizare a vibrațiilor și izolație electrică, făcându-l potrivit pentru aplicații de transmisie de precizie cu cerințe de cuplu mic până la mediu, unde sunt necesare suprimarea vibrațiilor și protecția împotriva coroziunii electrice.

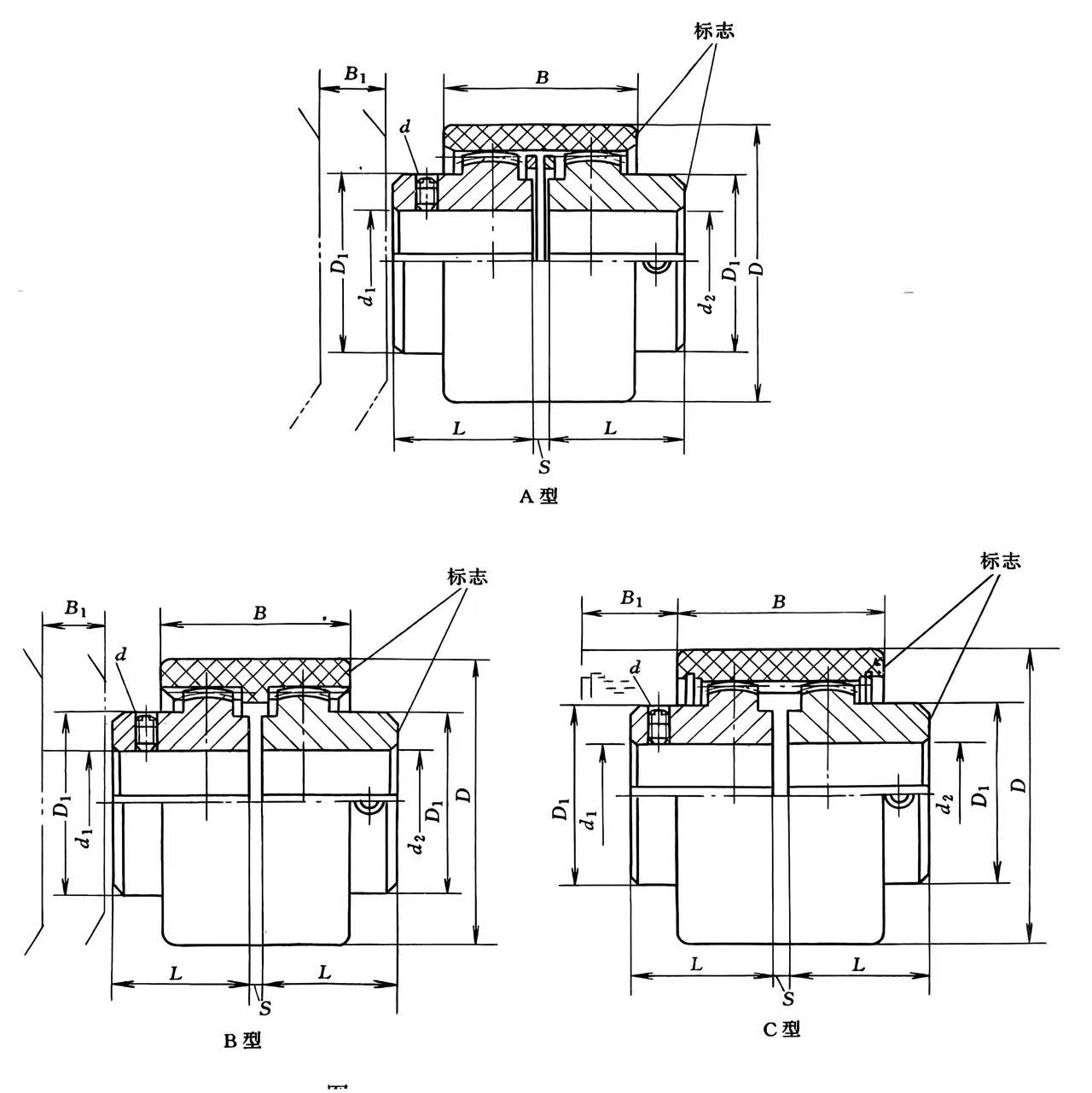

Model	Cuplul nominal /N·m	Rotație permisă Viteza [n]	Diametrul orificiului arborelui	Orificiul arborelui Lungimea L	D			B				S	d	Greutate		Moment de inerție I
					În formă de A, B	în formă de C		În formă de A, B	în formă de C	În formă de A, B	în formă de C
														în formă de A în formă de B	în formă de C	în formă de A în formă de B	în formă de C
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60、63、65、70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60、63、65、70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60、63、65、70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Descriere

Un cuplaj cu roți dințate este un conector mecanic cu cuplu mare pentru arbori necoliniari, care utilizează dinți interni/externi ai angrenajului în manșoane pentru a transmite puterea, compensând în același timp dezechilibrele unghiulare, radiale și axiale, făcându-l ideal pentru utilizări industriale grele, cum ar fi fabricile de oțel, pompele și transportoarele, unde densitatea de putere mare și fiabilitatea sunt cruciale pentru lubrifiere și fiabilitate.

Cum funcționează

Componente: Două butuci (cu dinți externi ai angrenajului) se atașează la fiecare arbore, conectați prin manșoane (cu dinți interni ai angrenajului).

Compensarea nealinierii: Dinții angrenajului permit mișcarea, flexia pentru a gestiona dezechilibrele unghiulare (parte-a-parte), radială (decalată) și axială (capăt la capăt) între arbori.

Transmisia cuplului: Contactul de suprafață ridicat între dinții angrenajului încoronat asigură un transfer eficient de putere cu un cuplu ridicat, cu o rigiditate la torsiune excepțională.

Caracteristici și beneficii cheie

Cuplu mare: Capabil să suporte sarcini de cuplu foarte mari.

Compact: Oferă un raport mare putere-greutate, potrivindu-se în spații înguste.

Fiabil: Oferă o durată lungă de viață cu o lubrifiere adecvată.

Versatil: Disponibil în diferite configurații (angajare simplă/dublă, jumătăți rigide/flexibile) pentru diferite nevoi.

Aplicații

Unități de rulare (oțel, industria hârtiei)

Pompe, ventilatoare, benzi transportoare

Echipamente de generare a energiei electrice

Întreținere

Necesită lubrifiere periodică (unsoare) pentru a proteja dinții angrenajului.

Alinierea corectă în timpul instalării este esențială pentru fiabilitate și longevitate.
