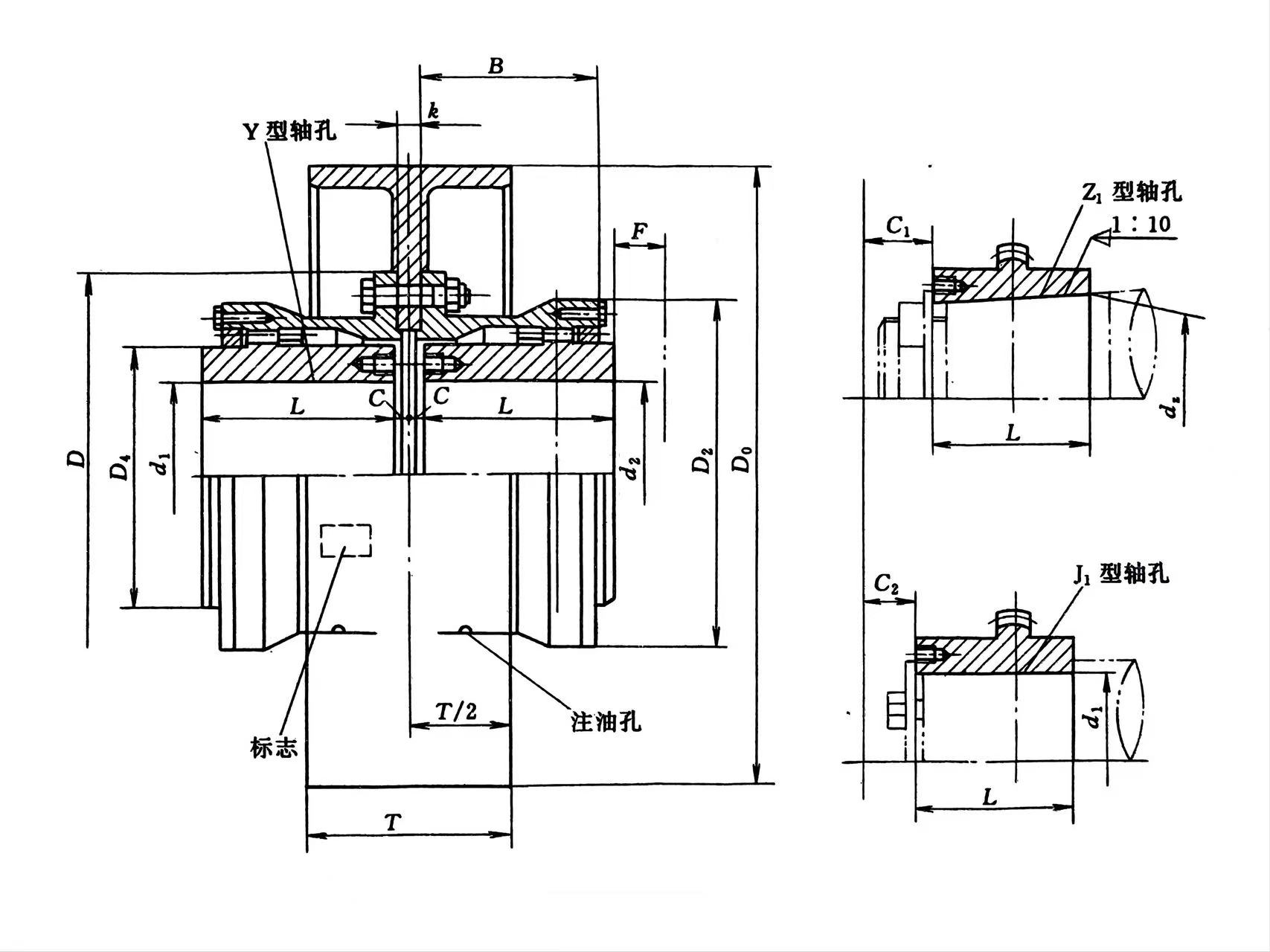

Name: Cuplaj dințat cu tambur de tip RSK-WGZ cu roată de frână utilizat în mod normal în frâna de saboți
Rating: 5 (99 reviews)

Specificație

Pentru cuplajele cu roți dințate conectate printr-un arbore intermediar sau un manșon, turația critică trebuie verificată atunci când arborele sau manșonul intermediar este excesiv de lung, greu sau funcționează la viteze de rotație mari.

model	Cuplul nominal Tn/N.m	Viteza admisa n/r.min-1	Diametrul orificiului arborelui d1\d2	Lungimea gaurii arborelui L		D0	D	D2	D4	B	F	C	C1	C2	greutate m/kg	moment de inerție I/kg.m2	Dozarea grăsimilor lubrifiante /ml
				Y	J1,Z1
WGZ1	710	4000	12,14	32	--	160 200 250	122	98	60	58	30	30	--	--	5.62	0.0078	0.11
			16,18,19	42								20
			20,22,24	52								10
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
WGZ2	1250	4000	22,24	52	--	200 250 315	150	118	77	68	30	20	--	--	9.65	0.022	0.12
			25,28	62								10
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29	16
WGZ3	2500	4000	22,24	52	--	200 250 315	170	140	90	80	30	33	--	--	16.5	0.047	0.2
			25,28	62								23
			30,32,35,38	82	60							3	23	25
			40,42,45,48,50,55,56	112	84								29	16
			60,63	142	107								36
WGZ4	4500	3000	30,32,35,38	82	--	250 315 400	200	160	112	90	30	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30,32,35,38	82	--	315 400	225	180	128	100	30	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								--
WGZ6	10000	3000	32,35,38	82	--	315 400	245	200	145	112	30	35	--	--	51.3	0.29	0.65
			40,42,45,48,50,55,56	112								5
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
WGZ7	14000	2500	32,35,38	82	--	400 500	272	230	160	122	30	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112								15
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100.110	202	167								48
WGZ8	20000	2500	55,56	112	--	400 450	290	245	176	136	30	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100.110,120,125	212	167								48	20
WGZ9	25000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100.110,120,125	212	167								48
			130.140	252	202								53
WGZ10	40000	2000	75	142	--	400 500 630	355	300	225	165	30	28	--	--	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100.110,120,125	212	167								48	28
			130.140,150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85,90,95	172	--	500 630 710	412	345	256	180	40	15	--	--	215	3.67	5
			100.110,120,125	212	162							8	51	32
			130.140,150	252	202								56
			160.170.180	302	242								--
WGZ12	80000	1700	120.125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130.140,150	252	202								56	32
			160.170.180	302	242								66
			190.200	352	282								76
WGZ13	112000	1700	140.150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160.170.180	302	242								66	32
			190.200,220	352	282								76
WGZ14	160000	1500	160.170.180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.4
			190.200,220	352	282								78
			240.250.260	410	330								--	10

Descriere

Un cuplaj cu roți dințate este un conector mecanic cu cuplu mare pentru arbori necoliniari, care utilizează dinți interni/externi ai angrenajului în manșoane pentru a transmite puterea, compensând în același timp dezechilibrele unghiulare, radiale și axiale, făcându-l ideal pentru utilizări industriale grele, cum ar fi fabricile de oțel, pompele și transportoarele, unde densitatea de putere mare și fiabilitatea sunt cruciale pentru lubrifiere și fiabilitate.

Cum funcționează

Componente: Două butuci (cu dinți externi ai angrenajului) se atașează la fiecare arbore, conectați prin manșoane (cu dinți interni ai angrenajului).

Compensarea nealinierii: Dinții angrenajului permit mișcarea, flexia pentru a gestiona dezechilibrele unghiulare (parte-a-parte), radială (decalată) și axială (capăt la capăt) între arbori.

Transmisia cuplului: Contactul de suprafață ridicat între dinții angrenajului încoronat asigură un transfer eficient de putere cu un cuplu ridicat, cu o rigiditate la torsiune excepțională.

Caracteristici și beneficii cheie

Cuplu mare: Capabil să suporte sarcini de cuplu foarte mari.

Compact: Oferă un raport mare putere-greutate, potrivindu-se în spații înguste.

Fiabil: Oferă o durată lungă de viață cu o lubrifiere adecvată.

Versatil: Disponibil în diferite configurații (angajare simplă/dublă, jumătăți rigide/flexibile) pentru diferite nevoi.

Aplicații

Unități de rulare (oțel, industria hârtiei)

Pompe, ventilatoare, benzi transportoare

Echipamente de generare a energiei electrice

Întreținere

Necesită lubrifiere periodică (unsoare) pentru a proteja dinții angrenajului.

Alinierea corectă în timpul instalării este esențială pentru fiabilitate și longevitate.
