Caietul de sarcini

Cuplajul cu roți din tambur RSK-NGCL cu roată de frână este un cuplaj integrat pentru sarcini grele, proiectat pentru funcții simultane de transmisie a puterii și frânare. Încorporează un tambur de frână (disc) în corpul de cuplare, permițând compatibilitatea directă cu frânele standard cu tambur sau cu etrier. Acest cuplaj este potrivit pentru sistemele de acționare în manipularea materialelor, macarale și aplicații metalurgice care necesită un design compact și performanță de frânare sincronizată.

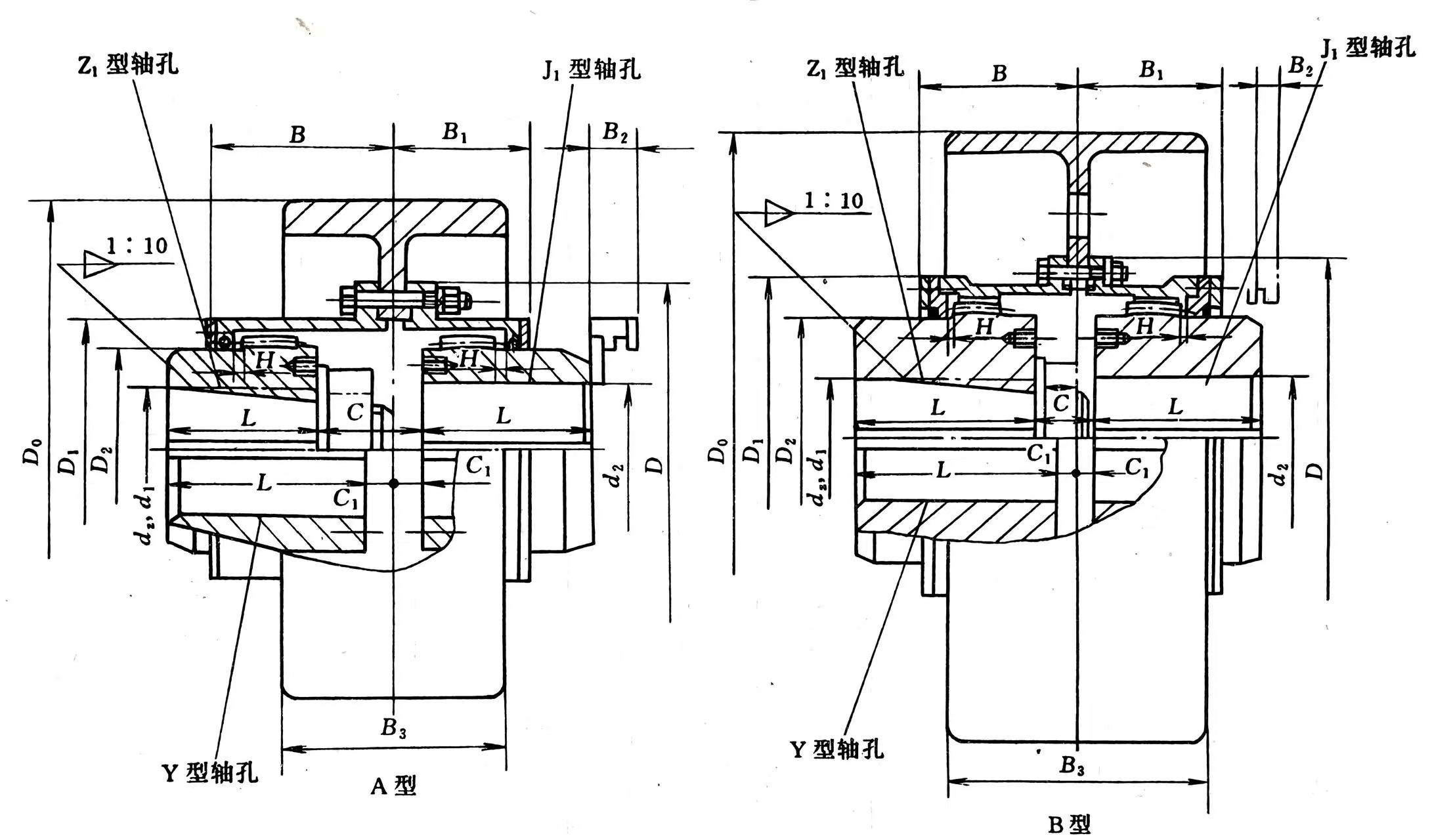

Model	Nominal Cuplu /N·m	Rotație permisă Viteza [n]	Diametrul orificiului arborelui		Orificiul arborelui lungime L		D₀	D	D₁	D₂	C	C₁	H	B	B₁	B₂	B₃	Unsoare lubrifiantă Dozare /mL	Greutate m/ kg	Moment De inerție I
			d₂	d₁、d₂	Y	J₁,Z₁
NGCL1	355	4000	20~35	20, 22, 24	52	38	160	103	71	50	30	8	2	56	42	38	68	51	7	0.07
				25, 28	62	44													7.3	0.07
				30, 32, 35	82	60													8	0.071
NGCL2	630	4000	25~45	25, 28	62	44	160	115	83	60	36	8	2	68	48	42	68	70	9	0.079
				30, 32, 35、38	82	60													9.7	0.08
				40, 42, 45	112	84													11	0.083
NGCL3	1000	3800	30~55	28	62	44	200	127	95	75	41	8	2	70	49	42	85	107	14.6	0.181
				30, 32, 35、38	82	60													15.2	0.184
				40, 42, 45、48、50、 55, 56	112	84													17	0.187
NGCL4	1600	3800	40~65	38	82	60	200	149	116	90	41	8	2	74	53	42	85	137	18.6	0.225
				40, 42, 45、48、50、 55, 56	112	84													21.4	0.237
				60, 63, 65	142	107													23.8	0.246
NGCL5	2800	3000	45~75	40, 42, 45、48、50、 55, 56	112	84	250	167	134	105	48	8	2.5	84	58	42	105	201	31.8	0.58
				60, 63, 65、70、71、75	142	107													34.4	0.609
NGCL6	4500	3000	50~90	45、48、50, 55, 56	112	84	250	187	153	125	49	9	2.5	85	59	42	105	238	37.2	0.714
				60, 63, 65、70、71、75	142	107													38.5	0.754
				80、85、90	172	132													47.6	0.795
NGCL7	6300	2400	60~100	50、55, 56	112	84	315 (300)	204	170	140	53	9	2.5	93	63	42	132	298	48.8	1.17
				60, 63, 65、70、71、75	142	107													55.2	1.234
				80、85、90、95	172	132													61.8	1.299
				100	212	167													71.1	1.388
NGCL8	9000	1900	70~110	55, 56	112	84	400	230	186	155	64	12	3	112	77	47	168	465	80.7	3.747
				60, 63, 65、70、71、75	142	107													90	3.841
				80、85、90、95	172	132													96.5	3.939
				100, 110	212	167													108	4.072
NGCL9	14000	1500	80~130	60, 63, 65、70、71、75	142	107	500	256	212	180	71	13	3	119	80	47	210	561	128	9.427
				80、85、90、95	172	132													138	9.605
				100, 110、120、125	212	167													151	9.847
				130	252	202													167	10.109

Descrie

Un cuplaj cu roți dințate este un conector mecanic cu cuplu mare pentru arbori necoliniari, care utilizează dinți interni/externi ai angrenajului în manșoane pentru a transmite puterea, compensând în același timp dezechilibrele unghiulare, radiale și axiale, făcându-l ideal pentru utilizări industriale grele, cum ar fi fabricile de oțel, pompele și transportoarele, unde densitatea de putere mare și fiabilitatea sunt cruciale pentru lubrifiere și fiabilitate.

Cum funcționează

Componente: Două butuci (cu dinți externi ai angrenajului) se atașează la fiecare arbore, conectați prin manșoane (cu dinți interni ai angrenajului).

Compensarea nealinierii: Dinții angrenajului permit mișcarea, flexia pentru a gestiona dezechilibrele unghiulare (parte-a-parte), radială (decalată) și axială (capăt la capăt) între arbori.

Transmisia cuplului: Contactul de suprafață ridicat între dinții angrenajului încoronat asigură un transfer eficient de putere cu un cuplu ridicat, cu o rigiditate la torsiune excepțională.

Caracteristici și beneficii cheie

Cuplu mare: Capabil să suporte sarcini de cuplu foarte mari.

Compact: Oferă un raport mare putere-greutate, potrivindu-se în spații înguste.

Fiabil: Oferă o durată lungă de viață cu o lubrifiere adecvată.

Versatil: Disponibil în diferite configurații (angajare simplă/dublă, jumătăți rigide/flexibile) pentru diferite nevoi.

Aplicații

Unități de rulare (oțel, industria hârtiei)

Pompe, ventilatoare, benzi transportoare

Echipamente de generare a energiei electrice

Întreținere

Necesită lubrifiere periodică (unsoare) pentru a proteja dinții angrenajului.

Alinierea corectă în timpul instalării este esențială pentru fiabilitate și longevitate.
