Caietul de sarcini

Este un cuplaj simplu și rentabil pentru aplicații cu cuplu ridicat

Rezistența la impact, amortizarea vibrațiilor și adaptabilitatea la sarcini variate oferă o protecție sporită pentru echipament

Instalarea și îndepărtarea rapidă economisesc timp și efort

Durată de viață ultra-lungă

Structură simplă și întreținere ușoară

Cerințe reduse de instalare și o mare varietate de modele

Cerința de precizie a instalării pentru cuplajele cu grilă cu arc serpentin este mai mică decât cea pentru cuplajele generale

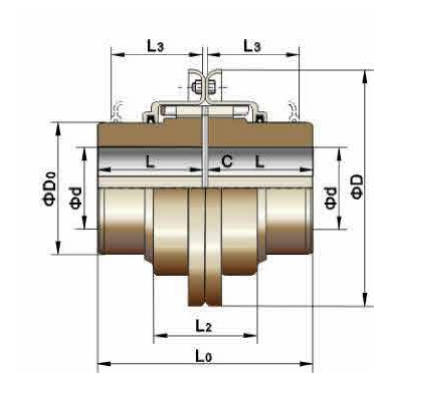

Model	Cuplu nominal/Tn N. M	Viteza admisa/N rpm	Orificiul maxim al axei L mm	Lungimea axială L mm	Lungimea L0 mm	L2 mm	D mm	D0 mm	Distanțiere C mm	Greutate (fără gaură) kg	Încărcare cu ulei kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Descrie

Este un cuplaj simplu și rentabil pentru aplicații cu cuplu ridicat.

Cuplajul cu grilă cu arc serpentin Jiangsu RSK combină capacitatea mare de cuplu a cuplajelor cu roți dintate cu flexibilitatea cuplajelor elastice, făcându-l o opțiune mai simplă și mai ideală printre cuplajele de rezistență medie până la grea. Designul său cu dezasamblare rapidă elimină complet dificultățile de instalare și demontare, oferind o soluție de cuplare mai economică și mai fiabilă.

Rezistența la impact, amortizarea vibrațiilor și adaptabilitatea la sarcini variate oferă o protecție sporită pentru echipament.

Suprafețele dinților cuplajului cu arc serpentin RSK sunt compuse din mai multe suprafețe curbate, care permit zonei de contact să varieze în funcție de modificările sarcinii. Acest design permite cuplajului să reziste mai bine la impacturile de sarcină și sarcinile variabile, asigurând o siguranță mai mare în timpul pornirii sau în condiții de încărcare inegale. În plus, transmisia flexibilă a arcului absoarbe o cantitate semnificativă de forțe vibraționale. Efectul său de amortizare reduce vibrațiile de impact cu peste 36%, făcându-l un adevărat filtru de șocuri și vibrații pentru sistemele de transmisie a puterii.

Instalarea și îndepărtarea rapidă economisesc timp și efort.

Cu scopul de a aborda dificultățile și ineficiențele în instalarea și dezasamblarea cuplajelor, RSK a dezvoltat un cuplaj nou-nouț cu dezasamblare rapidă. Adoptă o interfață de suprafață conică și utilizează mai multe șuruburi de înaltă rezistență pe partea de capăt pentru a aplica forță, obținând atât efecte de expansiune, cât și efecte de conectare. Acest design permite o potrivire liberă în timpul instalării, oferind în același timp performanța unei potriviri prin interferență, economisind peste 70% din timp în comparație cu produsele tradiționale cu ajustare prin interferență.

Durată de viață ultra-lungă.

Arcul conic este fabricat din oțel aliat de înaltă rezistență și este supus unui proces strict de tratament termic pentru a obține o rigiditate și flexibilitate superioare. Suprafața arcului este sablata de precizie pentru a comprima structura moleculară a stratului de suprafață, rezultând o rezistență sporită la uzură și o durată de viață extinsă.

Structură simplă și întreținere ușoară.

Cerințe reduse de instalare și o mare varietate de modele.

Cerința de precizie a instalării pentru cuplajele cu grilă cu arc serpentin este mai mică decât cea pentru cuplajele generale. Arcul se poate oscila liber în canelurile dinților manșonului de semicuplaj, permițând abateri radiale, unghiulare și axiale considerabile între cei doi arbori. Atâta timp cât aceste abateri rămân într-un anumit interval, ele nu vor afecta performanța transmisiei puterii și nici nu vor genera zgomot sau nu vor compromite durata de viață.
