Este un cuplaj simplu și rentabil pentru aplicații cu cuplu ridicat

Rezistența la impact, amortizarea vibrațiilor și adaptabilitatea la sarcini variate oferă o protecție sporită pentru echipament

Instalarea și îndepărtarea rapidă economisesc timp și efort

Durată de viață ultra-lungă

Structură simplă și întreținere ușoară

Cerințe reduse de instalare și o mare varietate de modele

Cerința de precizie a instalării pentru cuplajele cu grilă cu arc serpentin este mai mică decât cea pentru cuplajele generale

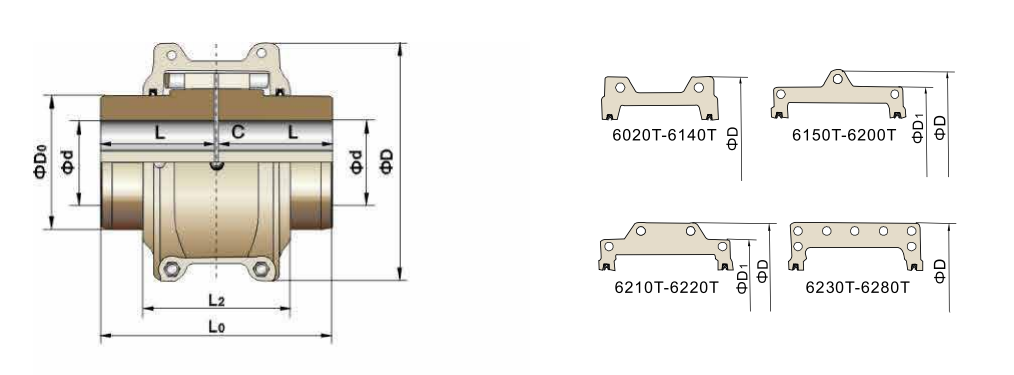

Model	Cuplul nominal/ Tn N. M	Viteza admisa/N rpm	Orificiul maxim al axei L mm	Lungimea axială L mm	Lungimea L0 mm	L2 mm	D mm	D0 mm	Spațiu C mm	Greutate (fără gaură) kg	Moment de inerțieI Kg.m2	Încărcare cu ulei kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Descrie

Este un cuplaj simplu și rentabil pentru aplicații cu cuplu mare.

Cuplajul cu grilă cu arc serpentin Jiangsu RSK combină capacitatea mare de cuplu a cuplajelor cu roți dintate cu flexibilitatea cuplajelor elastice, făcându-l o opțiune mai simplă și mai ideală printre cuplajele de rezistență medie până la grea. Designul său cu dezasamblare rapidă elimină complet dificultățile de instalare și demontare, oferind o soluție de cuplare mai economică și mai fiabilă.

Rezistența la impact, amortizarea vibrațiilor și adaptabilitatea la sarcini variate oferă o protecție sporită pentru echipament.

Suprafețele dinților cuplajului cu arc serpentin RSK sunt compuse din mai multe suprafețe curbate, care permit zonei de contact să varieze în funcție de modificările sarcinii. Acest design permite cuplajului să reziste mai bine la impacturile de sarcină și sarcinile variabile, asigurând o siguranță mai mare în timpul pornirii sau în condiții de încărcare inegale. Mai mult, transmisia flexibilă a arcului absoarbe o cantitate semnificativă de forțe vibraționale. Efectul său de amortizare reduce vibrațiile de impact cu peste 36%, făcându-l un adevărat filtru de șocuri și vibrații pentru sistemele de transmisie a puterii.

Instalarea și îndepărtarea rapidă economisesc timp și efort.

Cu scopul de a aborda dificultățile și ineficiențele în instalarea și dezasamblarea cuplajelor, RSK a dezvoltat un cuplaj nou-nouț cu dezasamblare rapidă. Adoptă o interfață de suprafață conică și utilizează mai multe șuruburi de înaltă rezistență pe partea de capăt pentru a aplica forță, obținând atât efecte de expansiune, cât și efecte de conectare. Acest design permite o potrivire liberă în timpul instalării, oferind în același timp performanța unei potriviri prin interferență, economisind peste 70% din timp în comparație cu produsele tradiționale cu ajustare prin interferență.

Durată de viață ultra-lungă.

Arcul conic este fabricat din oțel aliat de înaltă rezistență și este supus unui proces strict de tratament termic pentru a obține o rigiditate și flexibilitate superioare. Suprafața arcului este sablata de precizie pentru a comprima structura moleculară a stratului de suprafață, rezultând o rezistență sporită la uzură și o durată de viață extinsă.

Structură simplă și întreținere ușoară.

Cerințe reduse de instalare și o mare varietate de modele.

Cerința de precizie a instalării pentru cuplajele cu grilă cu arc serpentin este mai mică decât cea pentru cuplajele generale. Arcul se poate oscila liber în canelurile dinților manșonului de semicuplaj, permițând abateri radiale, unghiulare și axiale considerabile între cei doi arbori. Atâta timp cât aceste abateri rămân într-un anumit interval, ele nu vor afecta performanța transmisiei puterii și nici nu vor genera zgomot sau nu vor compromite durata de viață.
