Caietul de sarcini

Este un cuplaj simplu și rentabil pentru aplicații cu cuplu ridicat

Rezistența la impact, amortizarea vibrațiilor și adaptabilitatea la sarcini variate oferă o protecție sporită pentru echipament

Instalarea și îndepărtarea rapidă economisesc timp și efort

Durată de viață ultra-lungă

Structură simplă și întreținere ușoară

Cerințe reduse de instalare și o mare varietate de modele

Cerința de precizie a instalării pentru cuplajele cu grilă cu arc serpentin este mai mică decât cea pentru cuplajele generale

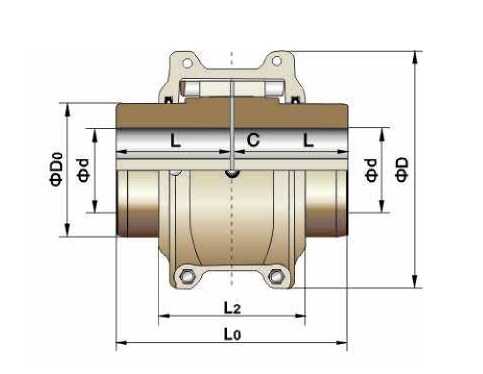

Model	Cuplul nominal/ Tn N. M	Viteza admisa/N rpm	Orificiul maxim al axei L mm	Lungimea axială L mm	Lungimea L0 mm	L2 mm	D mm	D0 mm	Spațiu C mm	Greutate (fără gaură) kg	Moment de inerțieI Kg.m2	Încărcare cu ulei kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Descrie

Este un cuplaj simplu și rentabil pentru aplicații cu cuplu ridicat.

Cuplajul cu grilă cu arc serpentin Jiangsu RSK combină capacitatea mare de cuplu a cuplajelor cu roți dintate cu flexibilitatea cuplajelor elastice, făcându-l o opțiune mai simplă și mai ideală printre cuplajele de rezistență medie până la grea. Designul său cu dezasamblare rapidă elimină complet dificultățile de instalare și demontare, oferind o soluție de cuplare mai economică și mai fiabilă.

Rezistența la impact, amortizarea vibrațiilor și adaptabilitatea la sarcini variate oferă o protecție sporită pentru echipament.

Suprafețele dinților cuplajului cu arc serpentin RSK sunt compuse din mai multe suprafețe curbate, care permit zonei de contact să varieze în funcție de modificările sarcinii. Acest design permite cuplajului să reziste mai bine la impacturile de sarcină și sarcinile variabile, asigurând o siguranță mai mare în timpul pornirii sau în condiții de încărcare inegale. În plus, transmisia flexibilă a arcului absoarbe o cantitate semnificativă de forțe vibraționale. Efectul său de amortizare reduce vibrațiile de impact cu peste 36%, făcându-l un adevărat filtru de șocuri și vibrații pentru sistemele de transmisie a puterii.

Instalarea și îndepărtarea rapidă economisesc timp și efort.

Cu scopul de a aborda dificultățile și ineficiențele în instalarea și dezasamblarea cuplajelor, RSK a dezvoltat un cuplaj nou-nouț cu dezasamblare rapidă. Adoptă o interfață de suprafață conică și utilizează mai multe șuruburi de înaltă rezistență pe partea de capăt pentru a aplica forță, obținând atât efecte de expansiune, cât și efecte de conectare. Acest design permite o potrivire liberă în timpul instalării, oferind în același timp performanța unei potriviri prin interferență, economisind peste 70% din timp în comparație cu produsele tradiționale cu ajustare prin interferență.

Durată de viață ultra-lungă.

Arcul conic este fabricat din oțel aliat de înaltă rezistență și este supus unui proces strict de tratament termic pentru a obține o rigiditate și flexibilitate superioare. Suprafața arcului este sablata de precizie pentru a comprima structura moleculară a stratului de suprafață, rezultând o rezistență sporită la uzură și o durată de viață extinsă.

Structură simplă și întreținere ușoară.

Cerințe reduse de instalare și o mare varietate de modele.

Cerința de precizie a instalării pentru cuplajele cu grilă cu arc serpentin este mai mică decât cea pentru cuplajele generale. Arcul se poate oscila liber în canelurile dinților manșonului de semicuplaj, permițând abateri radiale, unghiulare și axiale considerabile între cei doi arbori. Atâta timp cât aceste abateri rămân într-un anumit interval, ele nu vor afecta performanța transmisiei puterii și nici nu vor genera zgomot sau nu vor compromite durata de viață.
