Caietul de sarcini

Caracteristica:

Structură simplă, rentabilă

Puține piese, procese de fabricație mature, ceea ce îl face rentabil

Fără lubrifiere, întreținere redusă

Zero întreținere

Performanță bună de amortizare și amortizare a vibrațiilor

Inelele elastice din cauciuc/poliuretan absorb eficient vibrațiile de torsiune și sarcinile moderate de șoc, protejând echipamentele de antrenare precum motoarele și cutiile de viteze

Atât știfturile de nailon, cât și inelele de cauciuc sunt materiale izolante, care pot întrerupe traseele curentului arborelui și pot preveni eroziunea electrică a rulmentului.

Ușoare, moment de inerție scăzut

Densitatea scăzută a știfturilor de nailon minimizează impactul acestora asupra caracteristicilor pornire-oprire ale cuplajului

Instalare ușoară

Poziționarea prin roți permite cerințe relativ relaxate pentru alinierea instalării

Câmpurile de aplicare primare

Conexiune între motoare și mașini antrenate în ventilatoare, pompe, compresoare de aer și alte echipamente generale de manipulare a fluidelor (aplicația cea mai tipică)

Transportoare usoare, mixere, masini de ambalat, masini agricole

Grupuri electrogene mici și medii, unități compresoare

Diverse mașini industriale ușoare, chimice, unde costurile sunt sensibile și condițiile de operare sunt blânde

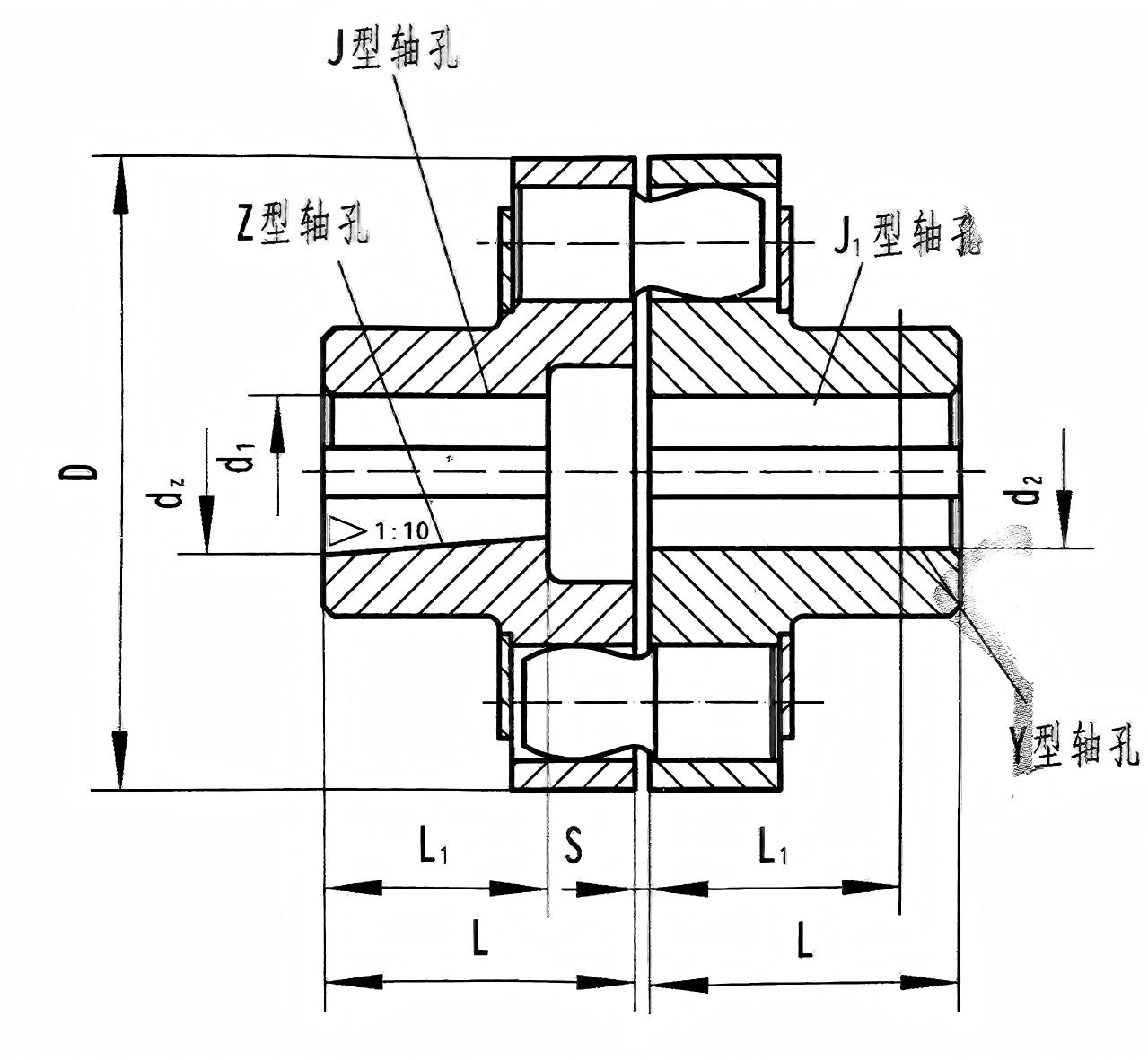

Model	Nominal Cuplu (N·m)	Permis viteza de rotatie (rpm)	Diametrul orificiului arborelui (mm) d₁、d₂、 dz、	Lungimea orificiului arborelui (mm)			D	S	Permis compensare suma			Moment de inertie ()	greutate (kg)
				în formă de Y		J、J₁、în formă de Z			Axial	radial	Unghiul direcție
				L	L₁	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40、42、45、48	112	84	112
RSK-LX4	2500	3870	40、42、45、48 50, 55, 56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80、85、90、95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80、85、90、95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

Descrie

Caracteristica de bază a tipului RSK-lx este: știfturile în sine (componentele din nailon) servesc ca elemente portante primare pentru cuplu, în timp ce inelele elastice sunt în primul rând pentru amortizare și compensare.

Structura de bază

Structura sa este simplă și simetrică, constând în principal din următoarele componente:

Două jumătăți de cuplare: De obicei, realizate din oțel turnat (ZG270-500) sau fontă (HT250). Fețele de împerechere sunt dotate cu șuruburi de centrare pentru a asigura alinierea instalării și un set de găuri cilindrice distribuite uniform în jurul circumferinței.

Știfturi din nailon: Fabricate din nailon 6 (PA6) de înaltă rezistență sau nailon turnat MC, cunoscut pentru că este rezistent la uzură, auto-lubrifiant, de înaltă rezistență și ușor. Ele sunt componentele de bază portante pentru transmisia cuplului.

Inele elastice: Fabricate de obicei din cauciuc neopren sau poliuretan. Acestea sunt montate peste știfturi și se așează între orificiile pentru știfturi ale celor două semicuplaje. Funcția lor este de a asigura deformarea elastică, de a absorbi vibrațiile și șocurile și de a permite o deplasare relativă minoră.

Plăci de reținere și elemente de fixare: Inclusiv plăci de reținere metalice, șaibe elastice, piulițe etc., utilizate pentru a fixa axial ansamblul știftului și pentru a preveni dislocarea.

Calea de transmisie a puterii: Cuplu → Semicuplă de antrenare → Ştifturi de nailon (în compresie) → Inele elastice (sub deformare prin forfecare) → Semicuplaj antrenat.

Performanta structurala:

Nailonul este folosit pentru componente elastice, care are o rezistență ridicată și rezistență la uzură și este potrivit pentru medii corozive.

Suprafața exterioară a roții de frână din oțel a suferit un tratament de călire.

Temperatura de funcționare variază de la -20 ℃ la 70 ℃.

Caracteristici cheie

Structură simplă, rentabilă:

Puține piese, procese de fabricație mature, ceea ce îl face unul dintre cele mai rentabile tipuri de cuplare.

Fără lubrifiere, întreținere redusă:

Nu conține perechi metalice de frecare, nu necesită adăugare de ulei sau grăsime în timpul funcționării, realizând aproape „întreținere zero”, necesitând doar inspecție periodică.

Performanță bună de amortizare și amortizare a vibrațiilor:

Inelele elastice din cauciuc/poliuretan absorb eficient vibrațiile de torsiune și sarcinile moderate de șoc, protejând echipamentele de antrenare precum motoarele și cutiile de viteze.

Posedă o anumită capacitate de compensare a nealinierii:

Poate compensa nealinierea axială mică (bazându-se pe jocul dintre bolțuri și găuri), radială și unghiulară (de obicei unghiulară ≤ 0,5°).

Izolație electrică:

Atât știfturile de nailon, cât și inelele de cauciuc sunt materiale izolante, care pot întrerupe traseele curentului arborelui și pot preveni eroziunea electrică a rulmentului.

Ușoare, moment de inerție redus:

Densitatea scăzută a știfturilor de nailon minimizează impactul acestora asupra caracteristicilor de pornire-oprire ale cuplajului.

Instalare ușoară:

Poziționarea prin roți permite cerințe relativ relaxate pentru alinierea instalării.

Câmpurile de aplicare primare

Conexiune între motoare și mașini antrenate în ventilatoare, pompe, compresoare de aer și alte echipamente generale de manipulare a fluidelor (aplicația cea mai tipică).

Transportoare usoare, mixere, masini de ambalat, masini agricole.

Grupuri electrogene mici și medii, unități compresoare.

Diverse mașini industriale ușoare, chimice, unde costurile sunt sensibile și condițiile de funcționare sunt blânde.
