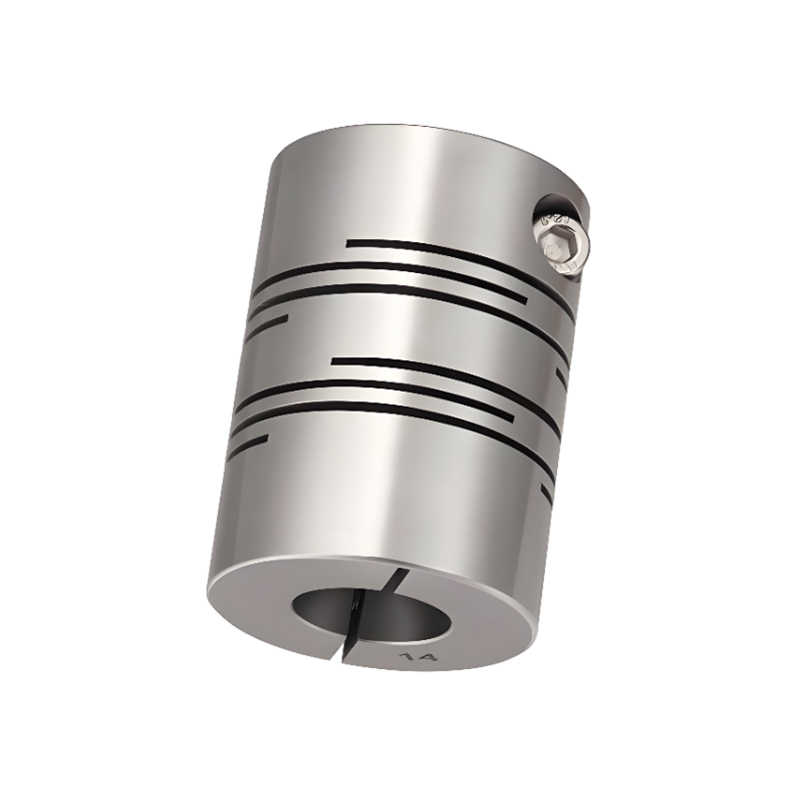

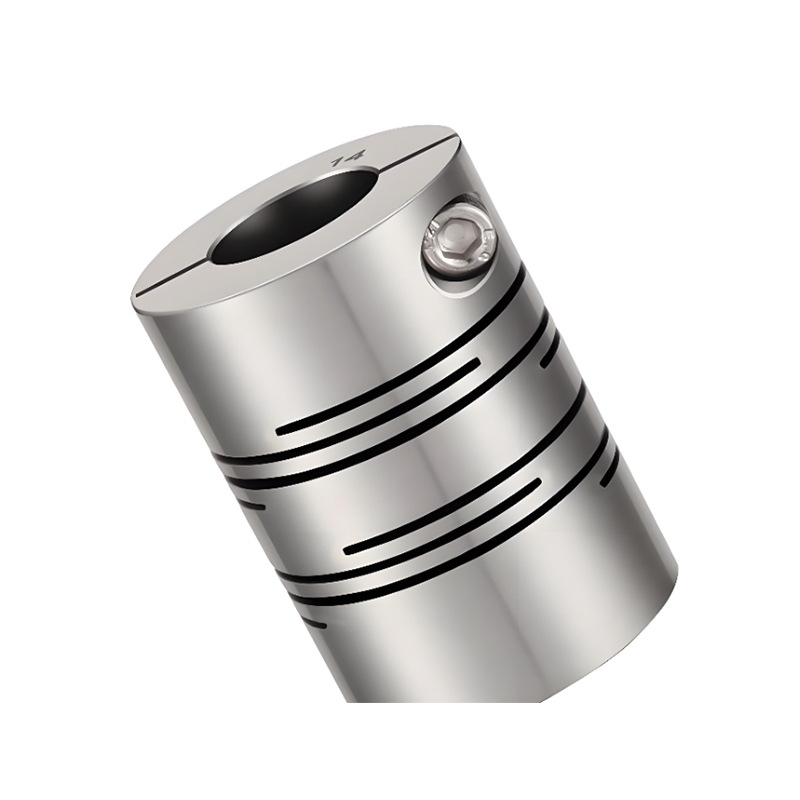

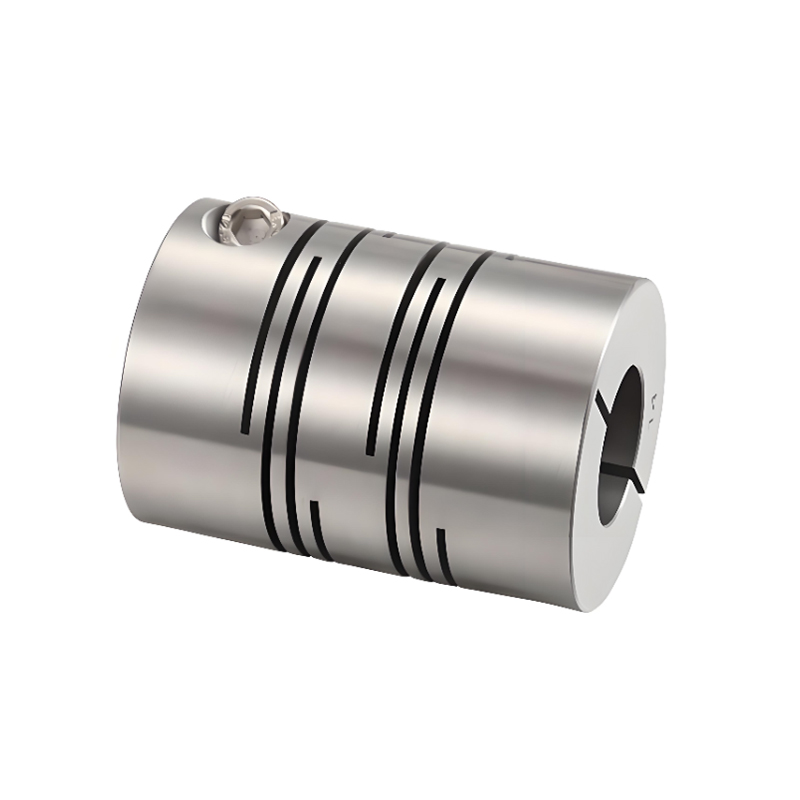

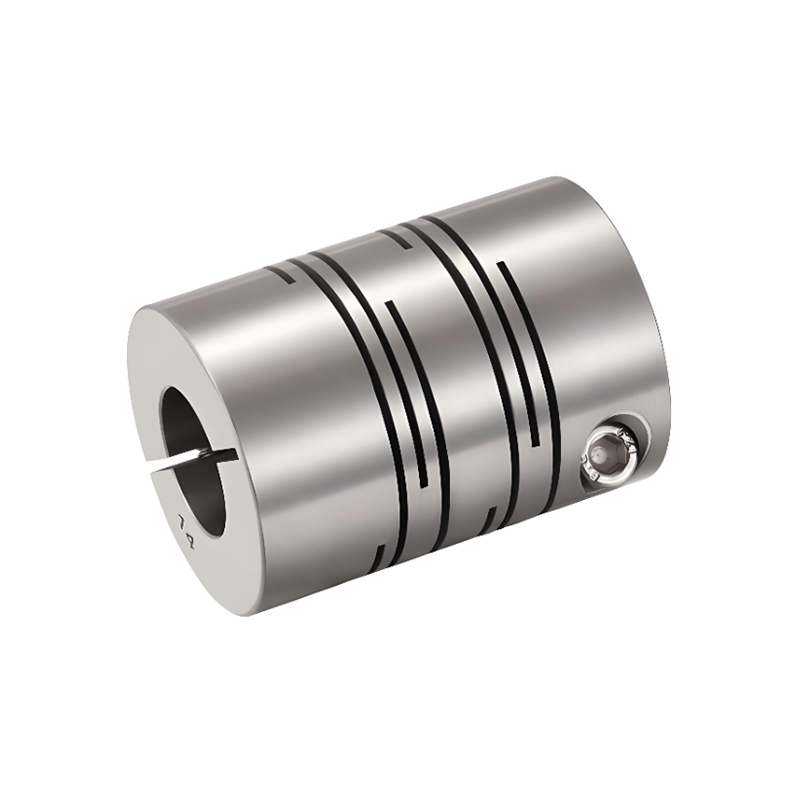

RSK-CPPCG Tip clemă de cuplare a arborelui cu linie paralelă din oțel inoxidabil de înaltă rezistență

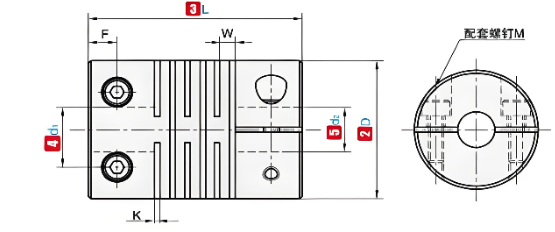

Nume de cod

D

L

Diametrul interior standard (mm)

K

W

F

M

Strângere cuplu (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Notă: Orificiile interioare de la ambele capete ale cuplajului pot fi combinate liber cu diametrele interioare minime și maxime. Dimensiunile diametrului interior marcate în tabel sunt doar pentru referință. Diametrul orificiului cerut de client este, de asemenea, doar pentru referință. Pentru diametrul gaurii cerut de client, va rugam sa ne contactati.

Nume de cod

D

L

Cuplu nominal (N.m)

Permite prejudecăți (mm)

Permite înclinare (∠°)

Permite deviația axială (mm)

Permite RPM

Rigiditatea statică la torsiune (N.m/rad)

Moment de inerție (N.m)

Greutate (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Notă: Cuplul de inerție de mai sus și parametrii tehnici sunt măsurați prin standardul de deschidere maximă. Valoarea maximă a cuplului nominal este legată de durabilitatea cuplajului în sine. Cu cât diametrul exterior este mai mare, cu atât forța este mai mare și cu cât diametrul exterior este mai mic, cu atât viteza admisă este mai mare.
