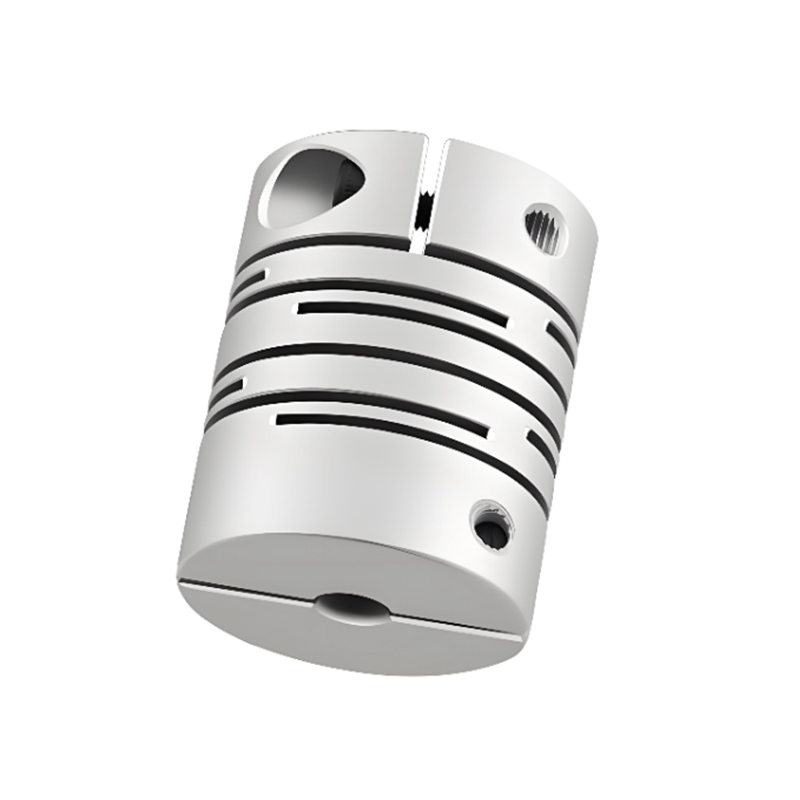

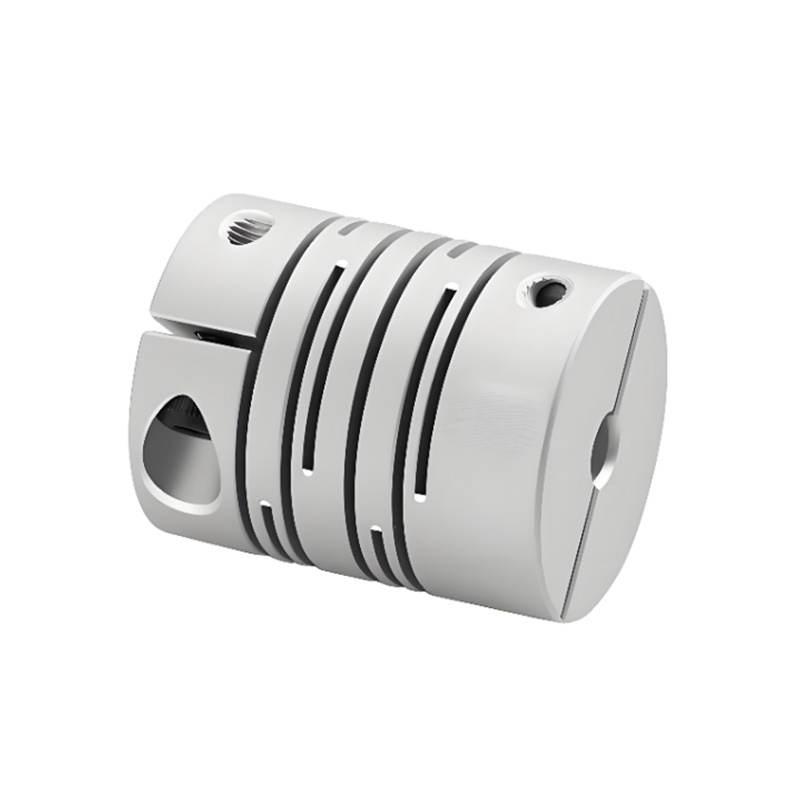

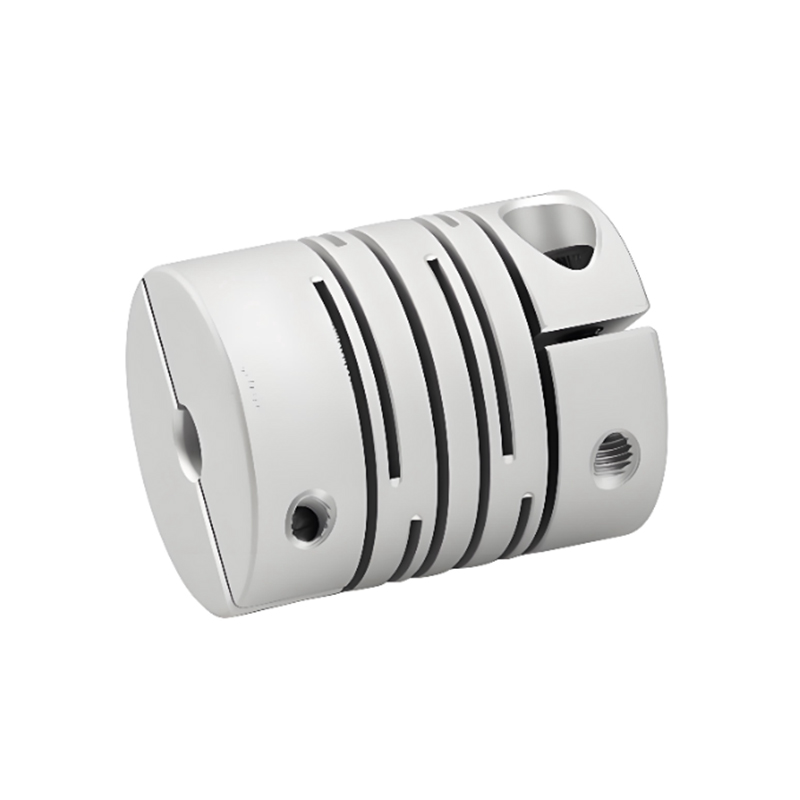

RSK-CPPC Tip de clemă de cuplare a arborelui cu linie paralelă din aliaj de aluminiu de înaltă rigiditate

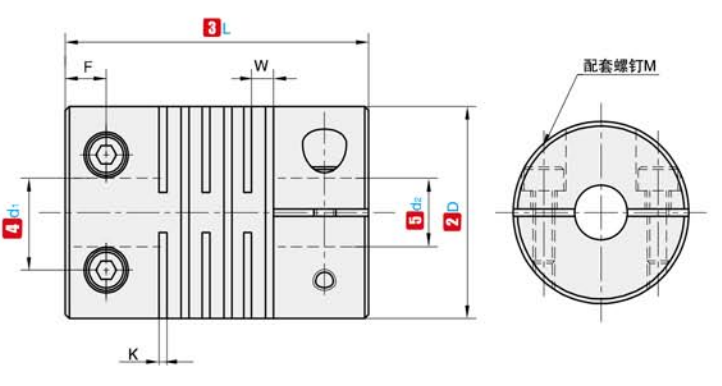

Nume de cod

D

L

Diametrul interior standard (mm)

K

W

F

M

Strângere cuplu (N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

Notă: Orificiile interioare de la ambele capete ale cuplajului pot fi combinate liber cu diametrele interioare minime și maxime. Dimensiunile diametrului interior marcate în tabel sunt doar pentru referință. Diametrul orificiului cerut de client este, de asemenea, doar pentru referință. Pentru diametrul gaurii cerut de client, va rugam sa ne contactati.

Nume de cod

D

L

Cuplu nominal (N.m)

Permite prejudecăți (mm)

Permite înclinare (∠°)

Permite deviația axială (mm)

Permite RPM

Rigiditatea statică la torsiune (N.m/rad)

Moment de inerție (N.m)

Greutate (g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

12

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

23

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

41

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

62

Notă: Cuplul de inerție de mai sus și parametrii tehnici sunt măsurați prin standardul de deschidere maximă. Valoarea maximă a cuplului nominal este legată de durabilitatea cuplajului în sine. Cu cât diametrul exterior este mai mare, cu atât forța este mai mare și cu cât diametrul exterior este mai mic, cu atât viteza admisă este mai mare.
