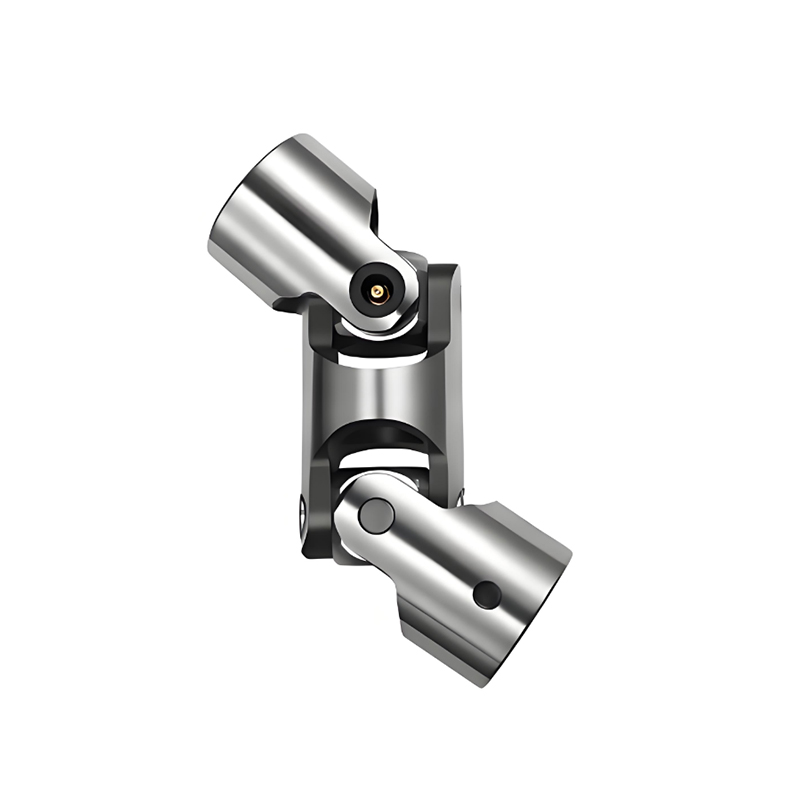

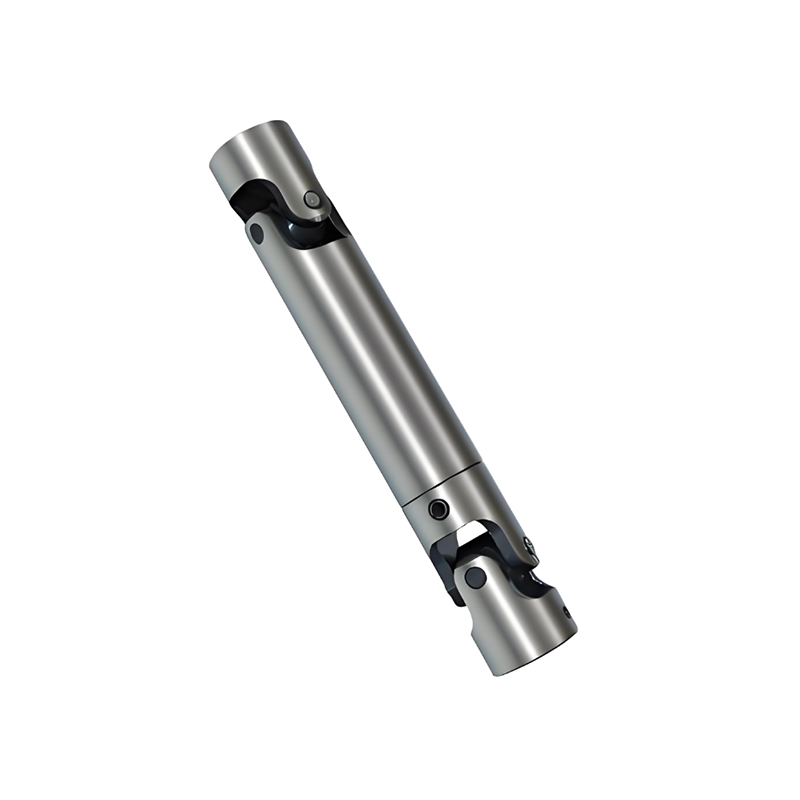

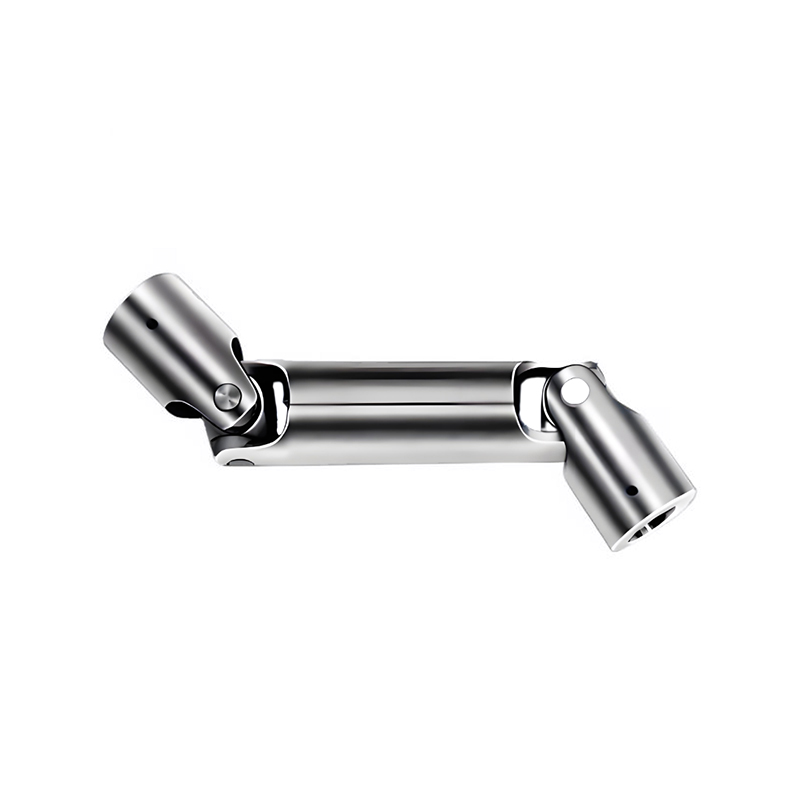

RSK-WS Precision Arbore universal Tip dublu Transmisie cu unghi mare

Capacitate de transmisie a cuplului cu unghi mare

Capacitate remarcabilă de încărcare grea

Compensare puternică a dezalinierii combinate

Eficiență ridicată de transmisie

Un arbore universal de precizie  (articulație în U) este un cuplaj mecanic de înaltă calitate care transmite puterea de rotație între arbori nealiniați, permițând mișcarea și unghiurile variate, folosit în mod obișnuit în vehicule și mașini pentru un transfer lin și fiabil al cuplului acolo unde conexiunile drepte nu sunt posibile, având toleranțe strânse, materiale durabile (cum ar fi oțel aliat cu ace și performanță de durată lungă a rulmentului, oțel aliat cu ace și performanță constantă). spre deosebire de articulațiile în U standard care ar putea avea variații de viteză la unghiuri mari.

Caracteristici cheie

Compensarea unghiului: conectează arbori la unghiuri care se intersectează, neparalele, cruciale pentru suspensii sau articularea mașinilor.

Precizie ridicată: Fabricat cu toleranțe stricte pentru o funcționare lină, minimizând vibrațiile și pierderile de putere, notează Partsource și Belden Universal.

Componente durabile: Folosește cruci de oțel aliat întărit, rulmenți cu ace tratați termic și garnituri robuste pentru o rezistență sporită și o distribuție a lubrifierii, explică Partsource și Belden Universal.

Protecție la coroziune: Dispune adesea de acoperiri de protecție (cum ar fi MICRO SHIELD™) pentru rezistență la rugină, adaugă Partsource

Cum funcționează (articulație în U de bază)

Structură: un pivot în formă de X (cruce) conectează două juguri (câte unul pe fiecare arbore).

Mișcare: crucea permite arborilor să pivoteze, transmițând rotația chiar și atunci când sunt înclinate, ca un cardan.

Fluctuație potențială a vitezei: un singur articulație în U poate determina accelerarea și încetinirea arborelui de ieșire (viteză neconstantă) dacă unghiul este semnificativ, notează Wikipedia și WM Berg.

Soluție de precizie: articulațiile de precizie minimizează această fluctuație, asigurând o livrare mai lină de putere în comparație cu cele standard, în special în aplicațiile critice

Aplicații comune

Automobile: Arborele de transmisie la vehiculele cu tracțiune spate (RWD) și cu tracțiune pe patru roți (4WD), conectând transmisia la diferențiale.

Utilaje industriale: Conectarea pieselor rotative în automatizare, robotică și alte echipamente grele unde unghiurile se schimbă

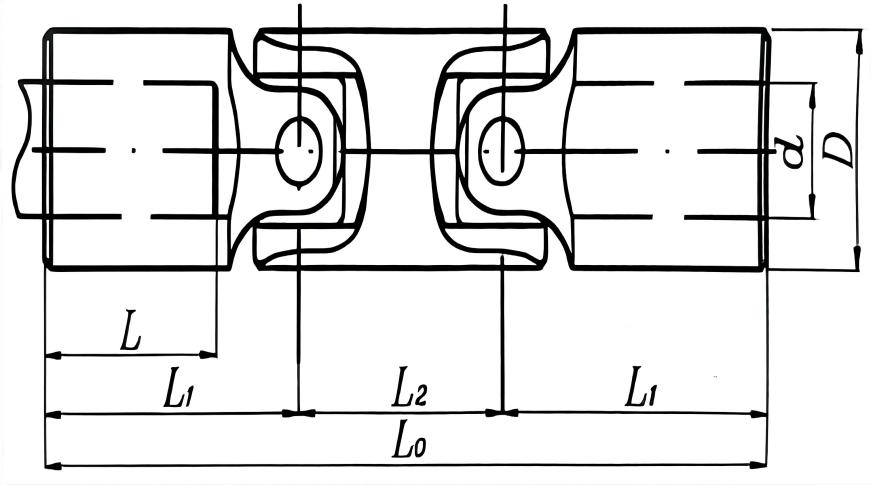

Cuplajul de tip RSK-WS prezintă de obicei un aranjament dublu de îmbinare universală pentru a obține o transmisie cu viteză constantă sau aproape constantă. Componentele sale principale includ:

Două ansambluri de arbore transversal: componentele de bază. Fiecare ansamblu este format din:

Arborele transversal (Spider): Forjat din oțel aliat de înaltă rezistență, este principala componentă portantă

Rulmenți cu role cu ace: Se instalează pe cele patru coloane ale arborelui transversal pentru a reduce frecarea

Capace de rulment / Garnituri: Asigurați rulmenții și asigurați protecție împotriva prafului și apei

Două juguri (juguri cu flanșă sau juguri de sudură): Conectați la ansamblurile arborelui transversal

Un arbore intermediar (arborele de antrenare): conectează jugurile la ambele capete prin caneluri sau flanșe

Manșon de alunecare spline (tub de alunecare): O caracteristică definitorie a tipului RSK-WS. Arborele intermediar este de obicei proiectat cu caneluri externe care se cuplează cu un manșon glisant intern canelat. Acest lucru permite arborelui de antrenare să alunece axial în timp ce transmite cuplul, compensând deplasarea axială cauzată de dilatarea/contracția termică sau de instalare.

Rulmenți de alunecare sau fitinguri de lubrifiere (nipluri de ungere): Asigurați lubrifierea ansamblului caneluri.

Caracteristici cheie:

1. Capacitatea de transmisie a cuplului cu unghi mare:

O singură îmbinare poate realiza un unghi de lucru de 15° - 25° sau chiar mai mult, potrivit pentru conectarea echipamentelor cu axe necoliniare sau echipamentelor a căror poziție de lucru se modifică.

2. Capacitate remarcabilă de încărcare grea:

Utilizează oțel aliat de înaltă rezistență și rulmenți cu role cu ace de dimensiuni mari. Construcția sa robustă o face una dintre cele mai fiabile soluții mecanice pentru transmiterea unui cuplu extrem de mare (până la milioane de Newtoni-metri). Utilizat pe scară largă în laminoare metalurgice, mașini de minerit etc.

3. Compensație puternică combinată de dezaliniere:

Compensare unghiulară: Obținută prin articulația arborelui transversal.

Compensare axială: Realizează mișcare axială pe distanțe mari (până la câteva sute de milimetri) prin manșonul glisant cu spline, un avantaj cheie al tipului WS.

Compensarea radială: Posedă un grad de adaptabilitate.

4. Eficiență ridicată a transmisiei:

Structură fiabilă, durată lungă de viață:

Design matur, toate piesele portante fiind metalice. Oferă o durată lungă de viață atunci când este întreținut corespunzător.

Câmpurile de aplicare primare

Tipul WS este un cuplaj clasic „Pied principal al industriei grele”, potrivit pentru:

Industria metalurgică: Acționări principale și auxiliare pentru laminoare din oțel (mori de flori, mori de secțiuni, mori de plăci).

Ridicare și transport: Mecanisme de ridicare a brațului macaralelor mari cu piedestal, încărcătoare/descărcătoare de nave.

Utilaje miniere: Sisteme de antrenare pentru excavatoare, concasoare, mori cu bile.

Mașini de construcții: Secțiuni de antrenare ale macaralelor mari pe șenile, mașinilor de forat tuneluri.

Mașini pentru hârtie, mașini pentru punte marine și alte aplicații care necesită transmisie cu unghi mare și cuplu mare.
