Caietul de sarcini

Este un cuplaj simplu și rentabil pentru aplicații cu cuplu mare

Rezistența la impact, amortizarea vibrațiilor și adaptabilitatea la sarcini variate oferă o protecție sporită pentru echipament

Instalarea și îndepărtarea rapidă economisesc timp și efort

Durată de viață ultra-lungă

Structură simplă și întreținere ușoară

Cerințe reduse de instalare și o mare varietate de modele

Cerința de precizie a instalării pentru cuplajele cu grilă cu arc serpentin este mai mică decât cea pentru cuplajele generale

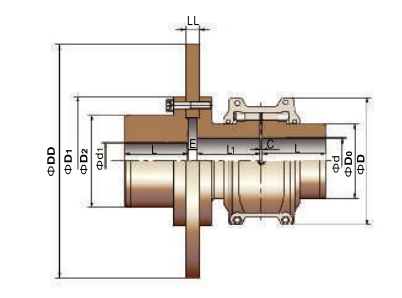

Model	Cuplul nominal/ Tn N. M	Cuplu de frânare Tn N.m	Viteza permisa/ N rpm	Orificiul maxim al axei/ d1 mm	Orificiul maxim al axei d mm	Lungimea axială L mm	Printre Lungime L1 mm	Tava de frânare Dimensiuni exterioare DD mm	Lățimea tavii de frânare LL mm	D mm	D2 mm	Spațiu C mm	Spațiu E mm	Greutate (Fără gaură, fără disc) kg	Încărcare cu ulei (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Descrie

Este un cuplaj simplu și rentabil pentru aplicații cu cuplu ridicat.

Cuplajul cu grilă cu arc serpentin Jiangsu RSK combină capacitatea mare de cuplu a cuplajelor cu roți dintate cu flexibilitatea cuplajelor elastice, făcându-l o opțiune mai simplă și mai ideală printre cuplajele de rezistență medie până la grea. Designul său cu dezasamblare rapidă elimină complet dificultățile de instalare și demontare, oferind o soluție de cuplare mai economică și mai fiabilă.

Rezistența la impact, amortizarea vibrațiilor și adaptabilitatea la sarcini variate oferă o protecție sporită pentru echipament.

Suprafețele dinților cuplajului cu arc serpentin RSK sunt compuse din mai multe suprafețe curbate, care permit zonei de contact să varieze în funcție de modificările sarcinii. Acest design permite cuplajului să reziste mai bine la impacturile de sarcină și sarcinile variabile, asigurând o siguranță mai mare în timpul pornirii sau în condiții de încărcare inegale. În plus, transmisia flexibilă a arcului absoarbe o cantitate semnificativă de forțe vibraționale. Efectul său de amortizare reduce vibrațiile de impact cu peste 36%, făcându-l un adevărat filtru de șocuri și vibrații pentru sistemele de transmisie a puterii.

Instalarea și îndepărtarea rapidă economisesc timp și efort.

Cu scopul de a aborda dificultățile și ineficiențele în instalarea și dezasamblarea cuplajelor, RSK a dezvoltat un cuplaj nou-nouț cu dezasamblare rapidă. Adoptă o interfață de suprafață conică și utilizează mai multe șuruburi de înaltă rezistență pe partea de capăt pentru a aplica forță, obținând atât efecte de expansiune, cât și efecte de conectare. Acest design permite o potrivire liberă în timpul instalării, oferind în același timp performanța unei potriviri prin interferență, economisind peste 70% din timp în comparație cu produsele tradiționale cu ajustare prin interferență.

Durată de viață ultra-lungă.

Arcul conic este fabricat din oțel aliat de înaltă rezistență și este supus unui proces strict de tratament termic pentru a obține o rigiditate și flexibilitate superioare. Suprafața arcului este sablata de precizie pentru a comprima structura moleculară a stratului de suprafață, rezultând o rezistență sporită la uzură și o durată de viață extinsă.

Structură simplă și întreținere ușoară.

Cerințe reduse de instalare și o mare varietate de modele.

Cerința de precizie a instalării pentru cuplajele cu grilă cu arc serpentin este mai mică decât cea pentru cuplajele generale. Arcul se poate oscila liber în canelurile dinților manșonului de semicuplaj, permițând abateri radiale, unghiulare și axiale considerabile între cei doi arbori. Atâta timp cât aceste abateri rămân într-un anumit interval, ele nu vor afecta performanța transmisiei puterii și nici nu vor genera zgomot sau nu vor compromite durata de viață.
