Caietul de sarcini

Dimensiune (mm)	Dimensiuni (mm)	Sarcina nominală		Presiune de contact (MPa)		Greutate (aproximativ kg)
Dimensiune (mm)	L1	Axial (kN)	Cuplu (N·m)	Arborele (MPa)	Hub (MPa)	Greutate (aproximativ kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7.0	6	9.2	166	121	107	0.016
36×42×7.0	6	9.48	166	113	98	0.019
38×44×7.0	6	9.84	186	113	98	0.021
40×45×8.0	6.6	10.8	226	113	103	0.021
42×48×8.0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Dimensiune (mm)	Dimensiuni (mm)	Sarcina nominală		Presiune de contact (MPa)		Greutate (aproximativ kg)
Dimensiune (mm)	L1	Axial (kN)	Cuplu (N·m)	Arborele (MPa)	Hub (MPa)	Greutate (aproximativ kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

Descrie

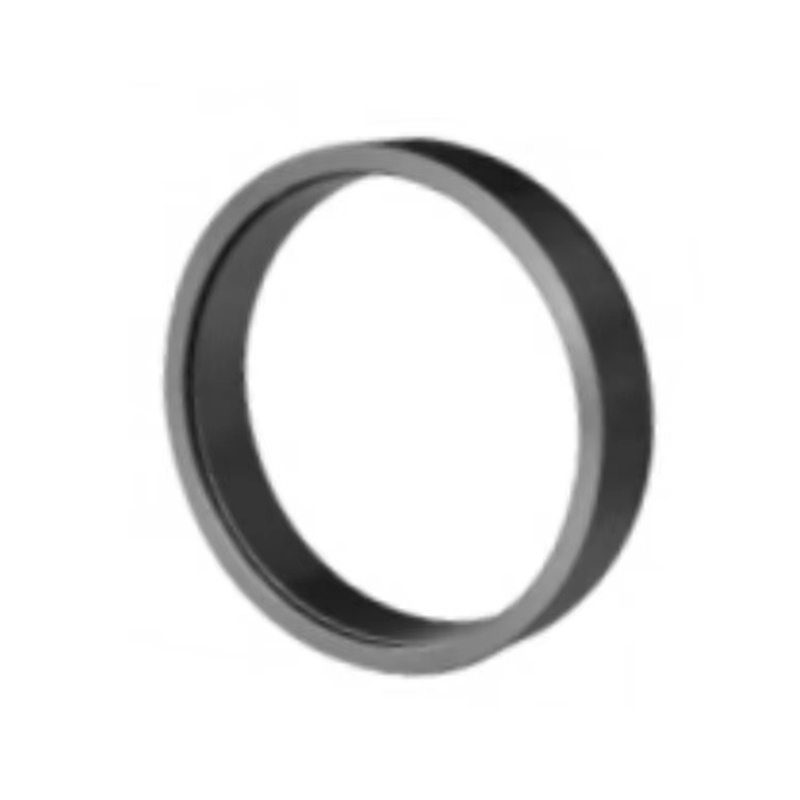

Manșonul de expansiune cu capacitate mare de încărcare Z1 este un dispozitiv de blocare a arborelui-butuc proiectat pentru a asigura transmisia cuplului de frecare fără joc. Acest tip de element de blocare elimină necesitatea potrivirilor tradiționale prin interferență sau a conexiunilor numai prin cheie prin utilizarea expansiunii mecanice pentru a obține un transfer sigur și precis al cuplului între componentele arborelui și butucului.

Acest model Z1 este proiectat special pentru aplicații cu cuplu mare și cu sarcini grele, oferind dezasamblare ușoară, structură anti-slăbire și caneluri din oțel prelucrabile, făcându-l potrivit pentru personalizarea OEM și uz industrial exigent.

Caracteristici cheie și avantaje
1. Capacitate mare de transmisie a sarcinii
Manșonul de expansiune Z1 este proiectat să reziste la forțe radiale și axiale extrem de mari, precum și la sarcini de cuplu, ideal pentru ansamblurile de antrenare grele.

2. Blocare prin frecare cu zero joc
Prin crearea unei presiuni puternice la suprafață între arbore și butuc, manșonul de expansiune asigură un transfer uniform de cuplu fără mișcare relativă sau joc, îmbunătățind stabilitatea mecanică și longevitatea sistemului.

3. Dezasamblare ușoară și reutilizare
Geometria inelului conic integrat și elementele de fixare detașabile permit asamblarea și dezasamblarea rapidă, fără a deteriora arborele sau butucul - mai ales utile pentru sistemele care necesită întreținere intensivă.

4. Design mecanic anti-slăbire
Proiectat cu șuruburi cu autoblocare, geometrie rezistentă la vibrații și distribuție uniformă a tensiunii, acest manșon minimizează riscul de slăbire neintenționată chiar și sub sarcină de șoc sau cuplu de inversare dinamică.

5. Canală integrată sau opțională din oțel
În timp ce manșonul în sine oferă o blocare fiabilă prin frecare, acceptă, de asemenea, caneluri prelucrate pentru siguranță sau aliniere sporită în sistemele cu impact ridicat sau cu sarcini critice. Canalul de cheie poate fi prelucrat conform specificațiilor clientului.

6. Prelucrare personalizată și suport OEM
Toate suprafețele și dimensiunile interioare pot fi prelucrate personalizat pentru a se potrivi cu toleranțe specifice arborelui/butucului, iar manșonul poate fi produs în conformitate cu desenele tehnice sau calculele de sarcină furnizate de client.

7. Rezistența la coroziune și finisarea suprafeței
Disponibil cu acoperire de oxid negru, placare cu zinc sau fosfatare pentru a proteja împotriva degradării mediului și pentru a crește durata de viață.

Aplicații tipice
Manșonul de expansiune Z1 este utilizat pe scară largă în sistemele mecanice în care conexiunile arbore-butuc sigure și fără joc sunt critice. Aplicațiile comune includ:

Cutii de viteze industriale și reductoare de viteză
Asigură conexiuni strânse și fiabile ale arborelui angrenaj, cu un cuplu ridicat.

Transportoare și transmisii cu scripete pentru sarcini grele
Transferă eficient sarcina între elementele rotative fără alunecarea cheii.

Turbine eoliene și echipamente energetice
Folosit în sistemele de antrenare în care forțele axiale, sarcinile inversoare și fiabilitatea pe termen lung sunt esențiale.

Utilaje pentru minerit, metalurgie și ciment
Proiectat pentru a rezista la vibrații mari și la sarcini de impact în sistemele de manipulare a materialelor.

Echipamente rotative și platforme de testare
Permite dezasamblarea flexibilă și alinierea precisă a arborelui în timpul întreținerii frecvente.
Manșonul de expansiune cu capacitate mare de încărcare Z1 oferă o soluție fiabilă, precisă și ușor de întreținut pentru conexiuni de înaltă performanță de la arbore la butuc în sisteme industriale solicitante. Cu structura sa anti-slăbire, dezasamblarea ușoară și suportul pentru prelucrarea OEM și integrarea canelurii, răspunde nevoilor riguroase ale ingineriei mecanice moderne.
