Caietul de sarcini

Compensează nealinierea unghiulară mare

Design compact cu capacitate mare de încărcare

Eficiență ridicată de transmisie

Fiabilitate ridicată și întreținere relativ simplă

Potrivit pentru medii dure

În aplicațiile practice, acestea sunt clasificate în tipuri grele, medii, ușoare și de dimensiuni mici, pe baza mărimii cuplului transmis. Cuplajele universale pentru sarcini grele sunt utilizate în mod obișnuit în mașini metalurgice, mașini grele, mașini petroliere, mașini de construcții, mașini de ridicare și transport etc. Cuplajele universale de dimensiuni mici sunt utilizate în principal pentru transmiterea mișcării, de obicei în mașinile de precizie și mecanismele de control.

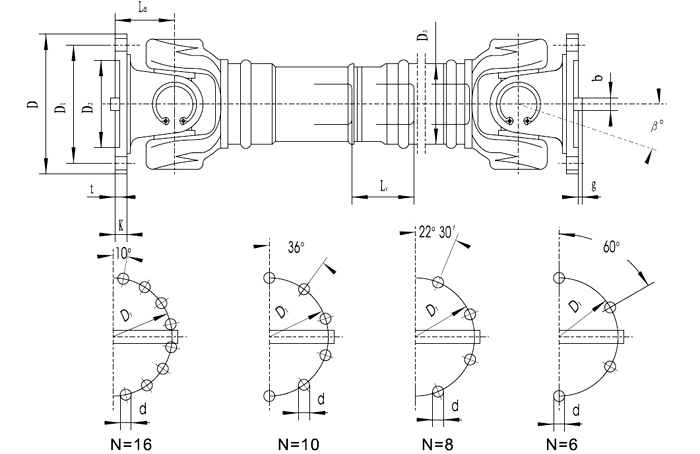

P/N	Diametrul tactic D/mm	Cuplul nominal Tn/kN.m	Cuplul de oboseală Tf/kN.m	Deplasarea axială Ls/mm	Nealiniere unghiularăβ/(。）	Dimensiune (mm)				Momentul dinamic de inerție I (kg·m2)			Greutate ( kg)
						Lmin	D3		Lm	Lmin	Creștere cu 100 mm		Lmin	Creștere cu 100 mm
SWC100BH	100	1.25	0.63	≤25	55	390		60		0.0044		0.00019	6.10		0.35
SWC120BH	120	2.5	1.25	≤25	80	485		70		0.0109		0.00044	10.8		0.55
SWC150BH	150	5	2.5	≤25	80	590		89		0.0423		0.00157	24.5		0.85
SWC180BH	180	12.5	6.3	≤25	100	810		114		0.1750		0.0070	70.0		2.5
SWC225BH	225	40	20	≤15	140	920		152		0.5380		0.0234	122		4.9
SWC250BH	250	63	31.5	≤15	140	1035		168		0.9660		0.0277	172		5.3
SWC285BH	285	90	45	≤15	140	1190		194		2.0110		0.0510	263		6.3
SWC315BH	315	125	63	≤15	140	1315		219		3.6050		0.0795	382		8.0
SWC350BH	350	180	90	≤15	150	1410		267		7.0530		0.2219	582		15.0
SWC390BH	390	250	125	≤15	170	1590		267		12.164		0.2219	738		15.0
SWC440BH	440	355	180	≤15	190	1875		325		21.420		0.4744	1190		21.7
SWC490BH	490	500	250	≤15	190	1985		325		32.860		0.4744	1452		21.7
SWC550BH	550	710	355	≤15	240	2300		426		68.920		1.3570	2380		34

Descrie

O articulație universală (cunoscută și ca articulație cardanică, articulație Hooke sau articulație în U) este o componentă fundamentală utilizată pe scară largă în sistemele de antrenare mecanică. Funcția sa principală este de a conecta doi arbori ale căror axe nu sunt coliniare și de a transmite cuplul și mișcarea de rotație între ei. Principiul său de funcționare se bazează pe un mecanism de legătură sferică, permițând arborilor conectați să formeze un anumit unghi inclus (de obicei, până la 15°-20°) într-un plan și compensând alinierea minoră axială, radială și unghiulară.

Un cuplaj obișnuit cu articulație universală unică constă în principal din următoarele componente:

Jug (Jug de antrenare și Jug antrenat): Capetele furcii în formă de U sau în formă de jug atașate de arbori.

Arbore transversală/Pianjen (Cruciform): componenta de bază, având patru trunion aranjate în formă de cruce.

Rulmenți cu role cu ace / Rulmenți simpli: Instalați între fusele arborelui transversal și orificiile jugului pentru a reduce frecarea și uzura.

Capac de rulment / Inel de reținere (Circlip): Folosit pentru a fixa și etanșa rulmenții, prevenind dezasamblarea.

Pentru a depăși fluctuația inerentă a vitezei unei singure îmbinări, practica inginerească folosește de obicei un aranjament „dublu universal” în serie. Această configurație trebuie să respecte regula de instalare conform căreia „unghiurile arborelui de intrare și arborelui de ieșire în raport cu arborele intermediar sunt egale, iar jugul de la ambele capete ale arborelui intermediar se află în același plan” pentru a obține o viteză constantă de transmisie.

Compensează nealinierea unghiulară mare:

Avantajul său cel mai proeminent. O singură îmbinare poate găzdui un unghi de lucru relativ mare (de obicei 15°-25°, până la 35° cu modele speciale), făcându-l ideal pentru conectarea arborilor cu erori semnificative de instalare sau cei supuși unei mișcări relative în timpul funcționării.

Design compact cu capacitate mare de încărcare:

Construcție relativ simplă, dar robustă, adesea forjată din oțel aliat de înaltă rezistență. Capabil să transmită un cuplu foarte mare, potrivit pentru utilaje grele (de exemplu, laminoare, nave, echipamente miniere).

Eficiență ridicată de transmisie:

Cu rulmenții cu role cu ace, pierderea prin frecare este minimă, atingând rate de eficiență de 98%-99,9%.

Fiabilitate ridicată și întreținere relativ simplă:

Robustă și durabilă, cu o durată lungă de viață atunci când este lubrifiată corespunzător. Defecțiunile se manifestă de obicei ca uzură a arborelui transversal sau a rulmenților, care sunt relativ ușor de înlocuit.

Potrivit pentru medii dure:

Poate funcționa în medii cu praf, umezeală sau cu variații de temperatură atunci când este echipat cu capace sau garnituri de protecție.

Câmpuri de aplicare principale:

Industria auto: sisteme de arbore de transmisie, care conectează transmisia la axa motoare.

Mașini metalurgice: Mecanisme de antrenare pentru laminoare, mașini de îndreptat.

Mașini de construcții: Locații care necesită transmisie de putere cu unghi mare în macarale, excavatoare, camioane cu pompă de beton etc.

Mașini pentru hârtie, industria maritimă, mașini de exploatare pentru exploatare grea: echipamente care transmite un cuplu mare și implică alinierea greșită a arborelui.
