Caietul de sarcini

Materialul principal este oțel inoxidabil SUS304 importat
Materialul inelului de ajustare intermediară adoptă pom importat
Are rezistență bună la uzură, rezistență la coroziune, rigiditate mai mare
Designul glisant compensează mai eficient deviația radială și unghiulară
Design detașabil pentru instalare ușoară
Cu design canal de cheie, metoda de fixare cu șurub de poziționare
Metoda de strângere a șurubului de strângere

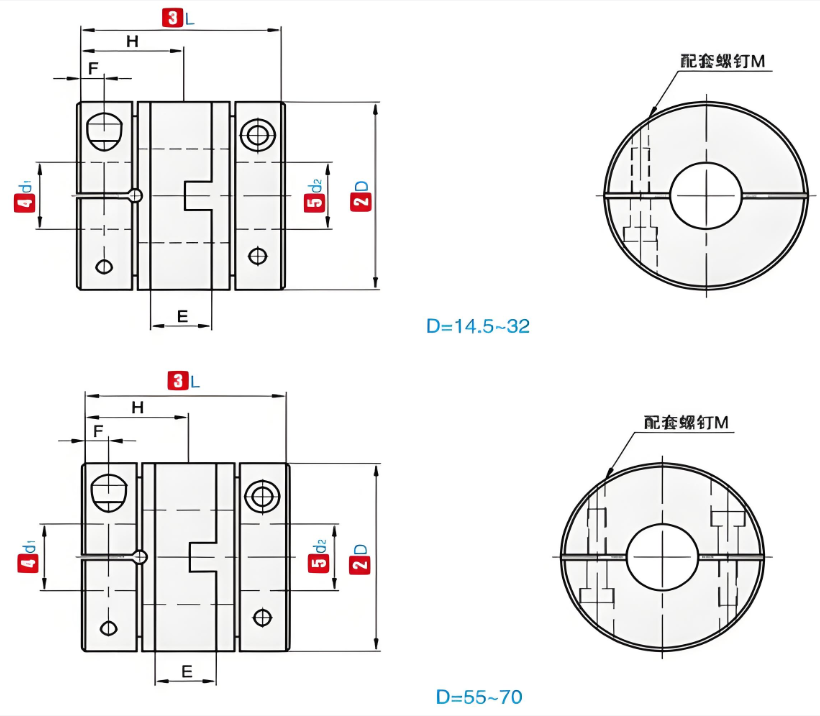

代号 nume de cod	D	L	常用D1/D2 内径尺寸 Diametru interior standard (mm)	E	F	H	M	拧紧扭矩 Strângere cuplu (N.m)
CPHCG	14.5	18.4	4 5 6 6.35	5.5	2.5	8.9	M2.5	0.8
	16.8	24.4	4 5 6 6.35	6.2	3.3	12	M3	1.2
	20	27.2	5 6 6,35 7 8 9 9,525 10	7.3	3.9	13.4	M3	1.2
	26	30.4	5 6 6,35 7 8 9 9,525 10 11 12	7.5	4	15	M4	2.5
	30	33	5 6 6,35 8 9 9,525 10 11 12 12,7 14	8.8	4.3	16	M4	2.5
	34	34	5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16	8.5	4.3	16.5	M4	2.5
	38	39.5	5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20	9.7	5.3	19.5	M5	5
	45	46	8 9 10 11 12 12,7 14 15 16 17 18 19 20	13.6	5.8	22.5	M5	5
	55	57	10 11 12 12,7 14 15 16 17 18 19 20 20 24 25	15.4	7.0	28	M6	8

代号 nume de cod	D	L	额定扭矩 cuplu nominal (N.m)	容许偏心 Permite prejudecăți (mm)	容许偏角Permite înclinare (∠°)	容许轴向偏差Permite deviația axială (mm)	容许转速Permite RPM	静态扭转钢度Rigiditate statică la torsiune (N.m/rad)	惯性矩 Moment de inerție (N.m)	重量Greutate (g)
CPHCG	14.5	18.4	3	0.5	0.6	±0,20	8000	750	1,5x10 ^-6	17
	16.8	24.4	5				6500	1000	6,6x10 ^-6	30
	20	27.2	7				5500	2000	1,4x10 ^-5	48
	26	30.4	10	0.8			4500	3800	6,6x10 ^-5	90
	30	33	24	1			4500	5000	1,85x10 ^-4	120
	34	34	32				3500	7000	2,0x10 ^-4	172
	38	39.5	50				3500	10000	4,5x10 ^-4	250
	45	46	50		0.5		7000	35000	4,5x10 ^-4	450
	55	57	75	1.5	0.5		7000	52000	5,7x10 ^-4	800

Descrie

Cuplajul nostru din oțel inoxidabil cu cuplu încrucișat este o componentă de transmisie care combină performanța excelentă și calitatea fiabilă. Designul său structural este rafinat, constând din două semicuplaje cu caneluri și un disc intermediar cu dinți convexi pe ambele părți. Această structură unică permite dinților convexi să alunece fără probleme în caneluri, compensând astfel eficient deplasarea relativă dintre cei doi arbori în timpul instalării și funcționării echipamentului și asigurând stabilitatea transmisiei.

În ceea ce privește selecția materialului, se utilizează oțel inoxidabil de înaltă calitate, care conferă cuplajului o rezistență excelentă la coroziune a uleiului. Chiar și în medii grele uleioase, poate funcționa stabil și durabil, fără întreținere frecventă. În același timp, oțelul inoxidabil are proprietăți bune de izolare electrică, evitând eficient interferența curentului și asigurând funcționarea sigură și fiabilă a echipamentului. În ceea ce privește transmisia cu un cuplu ridicat, acest cuplaj funcționează excelent, are rigiditate și sensibilitate ridicate a cuplului, poate transmite cu precizie puterea, poate atinge un joc de rotație zero și asigură funcționarea echipamentelor de înaltă precizie. În plus, glisorul său elastic încrucișat poate compensa deviațiile radiale, unghiulare și axiale mari pentru a satisface nevoile diferitelor condiții de lucru.

Acest cuplaj este utilizat pe scară largă în diferite tipuri de echipamente mecanice. Fie că este vorba de operarea cu sarcină mare a mașinilor grele sau de transmisia precisă a instrumentelor de precizie, acesta poate fi adaptat perfect. De exemplu, în malaxorele și transportoarele mari în producția industrială sau în legăturile de transmisie de precizie în liniile de producție automate, se poate baza pe propriile avantaje pentru a juca un rol de transmisie stabil și pentru a oferi o garanție solidă pentru funcționarea eficientă a echipamentului. Alegerea cuplajului nostru Oldham cu cuplu mare din oțel inoxidabil înseamnă alegerea unei soluții de transmisie eficiente și fiabile.
