Instrucțiuni de instalare a cuplajelor de rețea RSK

Performanța lui cuplare depinde în mare măsură de modul în care instalați și întrețineți. Cuplajele Grid sunt proiectate să funcționeze fie în poziție orizontală, fie în poziție verticală, fără modificări.

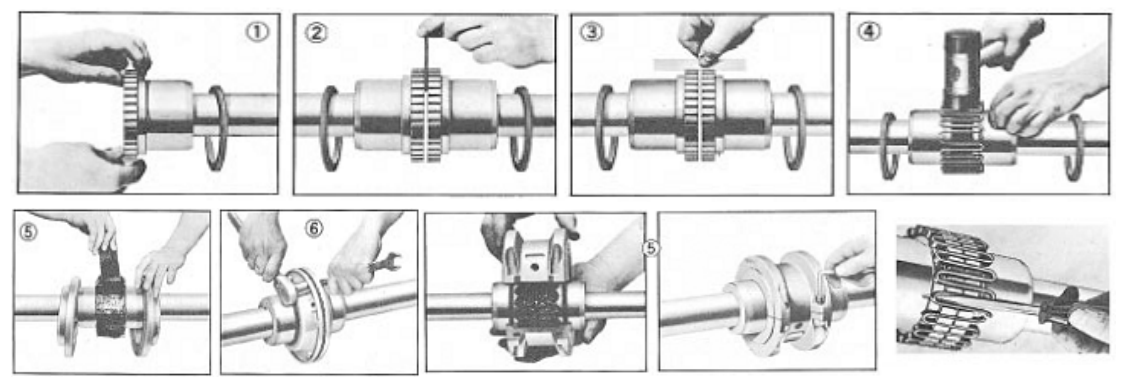

1.Montați garnituri și butuci
Curăţaţi toate piesele metalice utilizând un solvent neinflamabil şi verificaţi dacă butucii, arborii şi canalele de cheie nu sunt bavuri. Acoperiți ușor garniturile cu unsoare și puneți-le pe arbori, înainte de a monta butuci. Montați butucii pe arborii lor respectivi, astfel încât fața butucului să fie la același nivel cu capătul arborilor, dacă nu se indică altfel. Strângeți șuruburile când sunt furnizate.

2. Gap și aliniere unghiulară

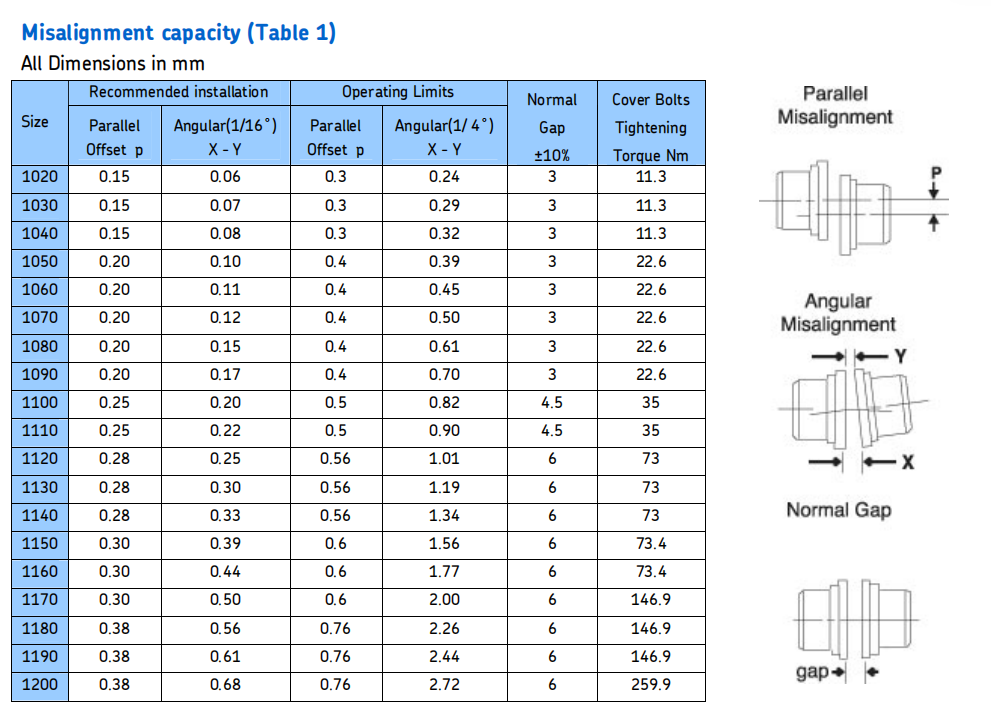

Folosind o bară distanțier cu grosimea egală cu spațiul specificat în Tabelul 1. Introduceți bara așa cum se arată în fig la aceeași adâncime, la intervale de 90° și măsurați spațiul dintre bară și fața butucului cu palpatoare. Diferența dintre măsurătorile minime și maxime nu trebuie să depășească limitele unghiulare specificate în tabelul 1

3.Alinierea offset
Aliniați astfel încât o margine dreaptă să se sprijine drept (sau în limitele specificate în Tabelul 2) pe ambii butuci și, de asemenea, la intervale de 90°. Spațiul liber nu trebuie să depășească limitele de instalare cu decalaj paralel specificate în Tabelul 1. Strângeți toate șuruburile de fundație și repetați pașii 2 și 3. Realiniați cuplajul dacă este necesar.

4. Inserați Grila
Împachetați spațiul și canelurile cu lubrifiant specificat înainte de a introduce grila. Fixați Grila în aceeași direcție; acest lucru va asigura contactul corect al grilei cu bolțul care nu se rotește în jumătățile capacului. Întindeți ușor grila pentru a trece peste dinții de cuplare și așezați-o cu un ciocan moale.

5. Ambalați cu unsoare și asamblați capace
Împachetați spațiile dintre și în jurul rețelei cu cât mai mult lubrifiant posibil și ștergeți excesul de suprafață cu partea superioară a rețelei. Poziționați garniturile pe butuci pentru a se alinia cu canelurile din capac. Poziționați garniturile pe flanșa jumătății inferioare a capacului și asamblați capacele astfel încât semnele de potrivire să fie pe aceeași parte. Împingeți garniturile până când se opresc de garnituri și fixați jumătățile de capac cu elemente de fixare, strângeți la cuplul specificat în tabel. Asigurați-vă că garniturile rămân în poziție în timpul strângerii elementelor de fixare.
