Instrucțiuni de instalare a cuplajului cu angrenaje

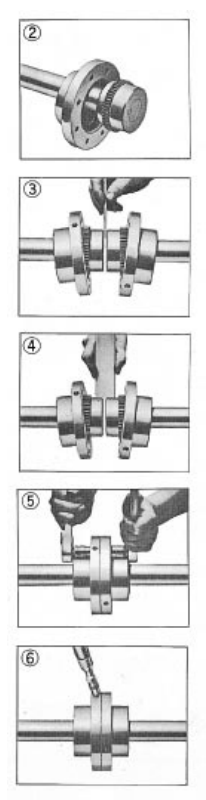

1. Montați manșoane, garnituri și butuci cu flanșă

Curățați toate piesele. Ungeți dinții angrenajului încoronat și inelul O. Puneți inelul O pe arbori. Așezați manșoanele cu flanșă cu inele de etanșare pe arbori și montați butucii pe arborii respectivi. Sigilați canalele pentru a preveni scurgerile. Introduceți șuruburile de fixare și strângeți. Poziționați echipamentul aproximativ aliniat cu decalajul butucului, ca în Tabelul 1.

2. Gap și aliniere unghiulară

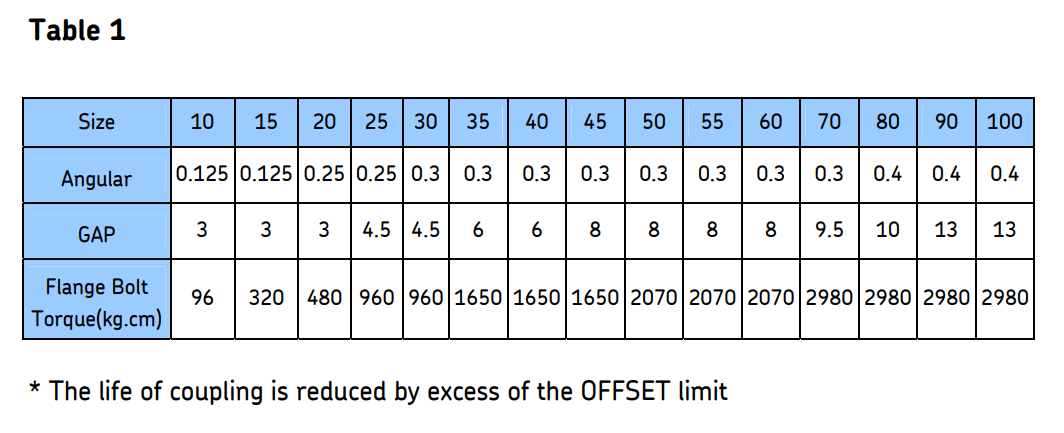

Utilizați o bară distanțier cu grosimea egală cu spațiul specificat în Tabelul 1. Introduceți bara la aceeași adâncime la intervale de 90° și măsurați distanța dintre bară și fața butucului cu ajutorul palpatorilor.

3. Alinierea offset

Aliniați arborele cu o bară dreaptă, verificând la fiecare 90°, cu referire la Tabelul 1. Verificați cu palpatoare. Asigurați-vă că, cu un comparator, nu depășiți limita de decalaj.

4. Asamblați cuplajul

Introduceți garnitura între flanșe și fixați șuruburile, poziționând orificiul de lubrifiere la 90°. Strângeți elementele de fixare la cuplul specificat în tabelul 1.

5. Marime mare (peste marimea 70)

Instalați cuplare ca mai sus. Scoateți toate dopurile de lubrifiere și puneți unsoare recomandată în cuplare până când excesul curge printr-un orificiu de lubrifiere deschis, apoi blocați. Umpleți grăsimea până când se revarsă în orificiul opus deschis.
